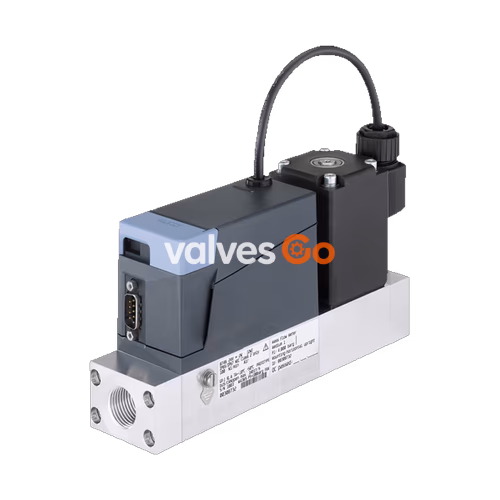

宝德（BURKERT）20064744（8745型）是一款高性能气体质量流量控制器（MFC），适用于控制大量气体的质量流量。该特定配置专为 N2 氮气优化，额定流量为 500 SLPM。设备采用 24 V DC 供电，配备 G 1/4" 内螺纹接口及 4-20 mA 模拟量通信接口。直接位于主气流中的热式在线传感器可实现极快的反应时间，同时将压力损失降至最低。作为执行器，Bürkert 直动式比例阀保证了极高的反应灵敏度。

常规技术参数

属性	说明
密封件材质	FKM (氟橡胶)
外壳材质	PC (聚碳酸酯)
基体材质	铝
与介质接触的材料 (传感器)	不锈钢 1.4404/316L, Al₂O₃, PPS GF40, 环氧树脂, 硅, 氮化硅
工作电压	24 V DC (±10% 电压公差, ±2% 残余波纹度)
模拟量接口	4...20 mA (输入阻抗: <300 Ω, 最大负载: 400 Ω)
工作介质	N2 氮气 (校准介质: 空气)
介质温度	-10 °C 至 +70 °C
环境温度	-10 °C 至 +50 °C
防护等级	IP20
安装位置	水平或竖直

认证和符合性

• 北美（美国/加拿大）： 可选符合 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 标准的 UL 列名认证。
• 食品和饮料/卫生： 根据变量代码，可提供 FDA（联邦法规汇编）符合性、USP（美国药典委员会）生物相容性以及 EC 法规 1935/2004 符合性。
• 氧气： 可选适用于气态氧气的版本。

尺寸（螺纹版本的连接）

额定小流量，带内螺纹

螺纹 (A)	螺纹深度 [mm]
G 1/4	12
NPT 1/4	11
G 3/8	12
NPT 3/8	11
G 1/2	15
NPT 1/2	14
G 3/4	16
NPT 3/4	15

连接方式

模拟量接口

D-Sub 插头，9 针

引脚	分配
1	数字输入
2	GND 用于电源电压和数字输入
3	24 V
4	继电器常闭触点
5	继电器中间触点
6	设定值输入 +
7	设定值输入 GND
8	实际值输出
9	实际值输出 GND
外壳	屏蔽

接线端，6 针

引脚	分配
1	24 V
2	GND
3	设定值输入 +
4	设定值输入 GND
5	实际值输出 +
6	实际值输出 GND

性能说明

典型气体的额定流量

INFO

所有数值均以 1013.25 mbar 绝对压力和 273.15 K (0 °C)（指数 N）为参考。

气体	最小 Q_N [l/min]	最大 Q_N [l/min]
乙炔	20	320 (从 65 l/min 起, 空气校准)
氨气	8	1000
氩气	20	1600
二氧化碳	20	800
空气	20	2500
甲烷	20	1200
丙烷	20	200
氧气	20	2500
氮气	20	2500

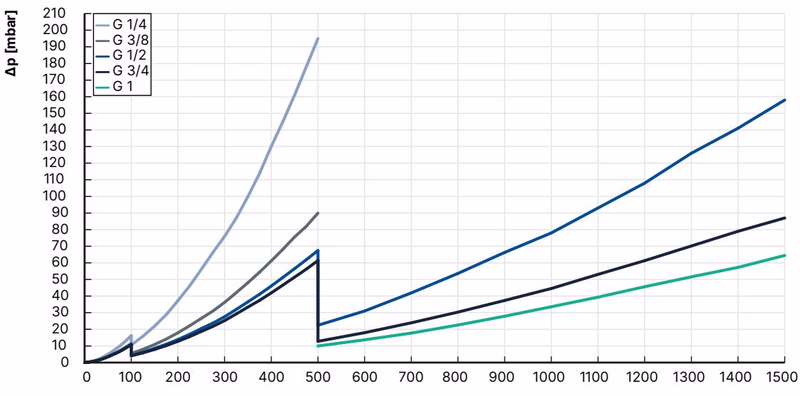

压力损失图

该图例举了空气通过时的压力损失特性。为了确定其他气体的压力损失，必须首先换算为相应的空气流量，并考虑其他气体所使用的基体。

计算 MFM 压力损失的公式：$\Delta P_{Gas} = \Delta P_{Luft} \sqrt{\frac{\rho_{NGas}}{\rho_{NLuft}}}$

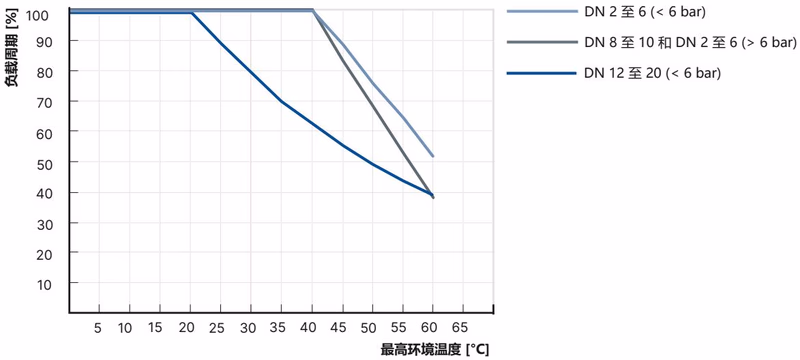

电动版本的降额曲线图

产品运行

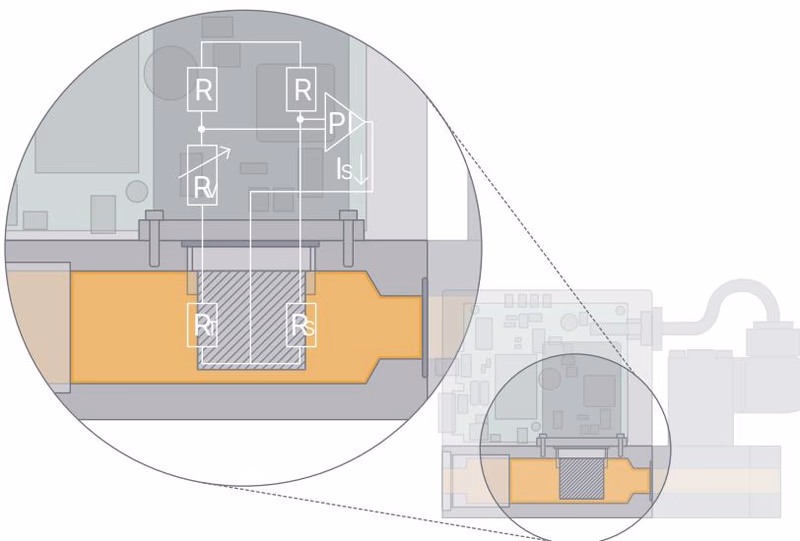

测量原理

该传感器以恒温风速仪（CTA）模式工作，本质上是一种热膜风速计。其内部结构包含两个具有精确定义温度系数的电阻，直接置于介质流中，另有 3 个电阻位于流道外部。所有电阻连接构成惠斯通电桥结构：位于气流中的第一个电阻用于测量流体温度，而第二个低阻值电阻则被加热并始终维持相对于流体温度的固定过热温度。维持该过热状态所需的加热电流值，直接反映了被流动气体带走的热量值，从而形成核心测量参数。

通过流量控制器（MFC）内部优化的流场整型装置，以及采用高标准流量标定系统的精确校准，确保能够从原始信号中高精度推导出单位时间内流过的气体质量。

安全提示

静电敏感元件： 设备包含易受静电放电 (ESD) 影响的电子元件。在接通电源时，请勿触摸电子元件。 触电危险： 接触带电部件可能导致严重触电。在对设备或系统进行作业前，请务必切断电源。 承压介质： 承压介质可能导致严重的人身伤害。在对设备或系统进行作业前，请释放压力并排空管路。
