2032型
宝德 BURKERT Type 2032 气动 T 型隔膜阀,配备 PPS 执行机构、不锈钢阀体和 EPDM 膜片,采用焊接接口,适用于最高 10 bar 的卫生级应用。

宝德 BURKERT(BURKERT)Type 2032 从外部控制的隔膜阀由一个气动活塞驱动器、一个隔膜以及一个 T 型阀门外壳组成。经验证、坚固耐用的驱动器采用塑料外壳,可在卫生或侵蚀性环境条件下使用。利于流动的无死角阀壳允许较大的流量通过,用途广泛。阀壳和膜片有各种常见的材料和规格可供选择。驱动器采用紧凑的可高压灭菌设计(PPS 规格)。自动化单元的集成可以在所有扩展阶段进行。我们还推出了防爆的 ATEX/IECEx 设备型号。

| 产品特征 | |
|---|---|
| 阀体 (VH) | 不锈钢块状材料 1.4435 符合 DIN EN 10088 以及 316L 符合 ASTM A479 / A479M |
| 阀体 (VI) | 不锈钢块状材料 1.4435 符合 DIN EN 10088 以及 316L 符合 ASME BPE |
| 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
| 执行机构 | PPS、PA |
| 膜片尺寸 | 8 至 100 |
| 标准表面质量 | 内部电抛光: Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4) 内部机械抛光: Ra ≤ 0.5 μm (ASME BPE SF1) |
| 性能数据 | |
|---|---|
| 最大控制压力 (SFA) | 7 bar (对于执行机构尺寸 40 至 125 / PPS) 6 bar (对于执行机构尺寸 175 和 225 / PA) |
| 控制空气接口 | 螺纹 G 1/4,螺纹 G 1/8 对于执行机构尺寸 40 和 50 |
| 介质参数 | |
|---|---|
| 工作介质 | 中性气体和液体,高纯度、无菌、腐蚀性介质 |
| EPDM (AD) | -10 °C 至 +143 °C (最高 +150 °C 下蒸汽灭菌 60 分钟) |
| PTFE/EPDM (EA) | -10 °C 至 +130 °C (最高 +140 °C 下蒸汽灭菌 60 分钟) |
| 高级 PTFE/EPDM (EU) | -5 °C 至 +143 °C (最高 +150 °C 下蒸汽灭菌 60 分钟) |
| GYLON® 和 EPDM 复合材料 (ER) | -5 °C 至 +130 °C (最高 +140 °C 下蒸汽灭菌 60 分钟) |
| 控制介质 | 中性气体、空气 |
| 环境与安装 | |
|---|---|
| PPS, 执行机构尺寸 ≤ 80 mm | +5 °C 至 +140 °C |
| PPS, 执行机构尺寸 100 mm、125 mm | +5 °C 至 +90 °C (短时达 +140 °C) |
| PA, 执行机构尺寸 ≤ 125 mm | -10 °C 至 +60 °C |
| PA, 执行机构尺寸 ≥ 175 mm | -10 °C 至 +50 °C |

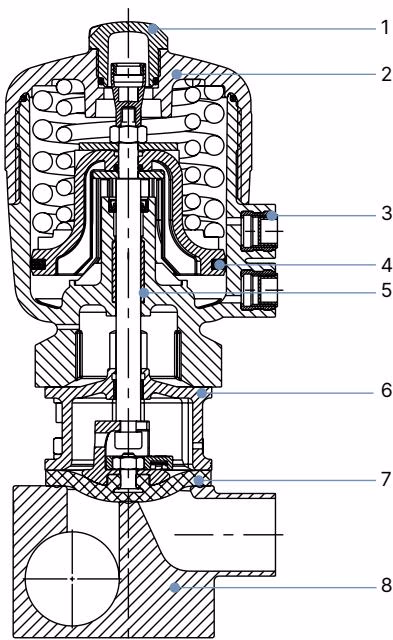

| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 透明盖板 | 聚砜 PSU |
| 2 | 盖子 | 聚苯硫醚 PPS (标准) / 聚酰胺 PA (可按需提供) |
| 3 | 控制空气接口 | 不锈钢 1.4305 |
| 4 | 活塞密封件 | FKM 氟橡胶 |
| 5 | 插口 | 烧结金属 |
| 6 | 接口 | 不锈钢 1.4404 |
| 7 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |

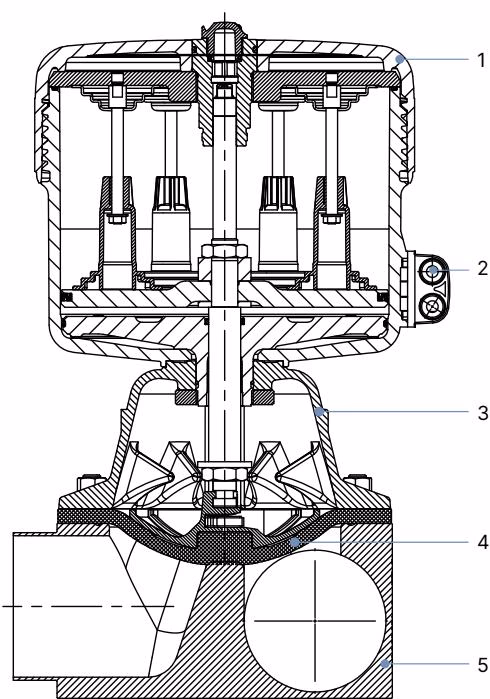

| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 盖子 | 聚酰胺 PA |
| 2 | 控制空气接口 | 不锈钢 1.4305 |
| 3 | 膜片底座 | 不锈钢 1.4308 |
| 4 | 膜片 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER) |
INFO
尺寸 mm,除非另行说明。
膜片尺寸 8 至 50

膜片尺寸 65 至 100

| 膜片尺寸 | 执行机构尺寸 ∅ | ∅ A | C | K | H |
|---|---|---|---|---|---|
| 8 | 40 (C) | 53 | 34 | G 1/8 英寸 | 111 |
| 15 | 50 (D) | 64 | 39 | G 1/8 英寸 | 137 |
| 15 | 63 (E) | 80 | 52 | G 1/4 英寸 | 154 |
| 20 | 63 (E) | 80 | 52 | G 1/4 英寸 | 165 |
| 20 | 80 (F) | 101 | 52 | G 1/4 英寸 | 186 |
| 25 | 63 (E) | 80 | 52 | G 1/4 英寸 | 170 |
| 25 | 80 (F) | 101 | 60 | G 1/4 英寸 | 190 |
| 40 | 100 (G) | 127 | 73 | G 1/4 英寸 | 246 |
| 40 | 125 (H) | 158 | 86 | G 1/4 英寸 | 284 |
| 50 | 100 (G) | 127 | 73 | G 1/4 英寸 | 254 |
| 50 | 125 (H) | 158 | 86 | G 1/4 英寸 | 288 |
| 65 | 175 (K) | 211 | 130 | G 1/4 英寸 | 350 |
| 80 | 175 (K) | 211 | 130 | G 1/4 英寸 | 350 |
| 80 | 225 (L) | 261 | 155 | G 1/4 英寸 | 345 |
| 100 | 225 (L) | 261 | 155 | G 1/4 英寸 | 345 |

TIP
卡盘的尺寸要加到焊接接口的尺寸上。

| 膜片尺寸 | 执行机构尺寸 ∅ | 气源压力 [bar] | 密封材料的最大工作压力 EPDM, FKM [bar] | 密封材料的最大工作压力 PTFE, GYLON® [bar] |
|---|---|---|---|---|
| 8 | 40 (C) | 5.0...7 | 10 | 10 |
| 15 | 50 (D) | 5.0...7 | 10 | - |
| 15 | 63 (E) | 5.0...7 | 10 | 10 |
| 20 | 63 (E) | 5.5...7 | 10 | 10 |
| 20 | 80 (F) | 5.0...7 | 10 | 10 |
| 25 | 80 (F) | 5.5...7 | 10 | 10 |
| 40 | 100 (G) | 5.5...7 | 10 | 9 |
| 40 | 125 (H) | 5.5...7 | 10 | 10 |
| 50 | 125 (H) | 5.5...7 | 10 | 10 |
| 65 | 175 (K) | 5.0...6 | 10 | 6 |
| 80 | 175 (K) | 5.0...6 | 7 | 4 |
| 80 | 225 (L) | 5.0...6 | 10 | 10 |
| 100 | 225 (L) | 5.0...6 | 10 | 7 |
WARNING
压力数据:表压。静态:在关闭状态下,最大工作压力施加到阀门一侧。

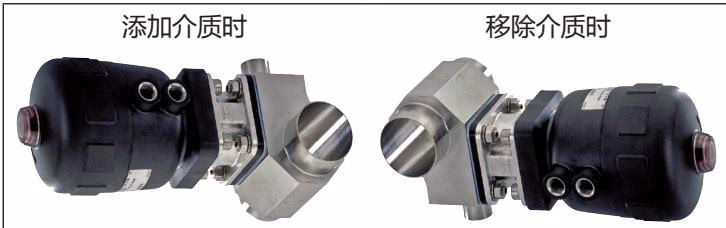

活塞控制隔膜阀的安装位置可以是任意位置,但驱动器最好朝上。在环形管上安装 T 型阀时,建议采用以下安装位置:
介质供应:

介质排出:

DANGER
在焊接或粘接外壳之前,必须拆下驱动器和隔膜,否则可能会损坏膜片和执行机构。
| 膜片尺寸 | 拧紧扭矩 EPDM, FKM [Nm] | 拧紧扭矩 PTFE, GYLON® [Nm] |
|---|---|---|
| 8 | 2 | 2.5 |
| 15 | 3.5 | 4 |
| 20 | 4 | 4.5 |
| 25 | 5 | 6 |
| 40 | 8 | 10 |
| 50 | 12 | 15 |
| 65 | 20 | 30 |
| 80 | 30 | 40 |
| 100 | 40 | 50 |
