宝德 BURKERT 20070084（8647 型 AirLINE SP）是专为西门子 SIMATIC ET 200SP 及 SIMATIC ET 200SP HA 分布式 I/O 系统无缝电气与机械集成研发的 8 位模块化电动气动阀岛。该设备基于修订版 2（REV.2）硬件架构打造，站点排列尺寸为 11 mm，将气动连接单元、基本电子模块（PQ 模块）、基本气动模块以及先导电磁阀整合于单一 DIN 标准导轨单元中。订货号 20070084 适用工作压力范围为 2.5 至 10 bar，介质温度范围为 0 °C 至 +50 °C，配备 G 1/4 主气源进排气螺纹接口以及朝向底部的 D6 气管快插工作接口。
系统架构与 REV.2 修订版特征
8647 型 AirLINE SP 修订版 2（REV.2）对流体流道几何结构及气动法兰接口进行了标准化优化设计。REV.2 设备在硬件层面具备以下明确区分标识：
- 统一气动法兰型式： 6524 型二位三通单阀、6525 型二位五通单阀以及 6524 型 2×二位三通双阀面向基本气动模块的法兰接口统一为 FM20 底板连接型式。
- 通道波浪形排列： 基本气动模块底部的 D6 推入式工作接口通道呈波浪形错位排列（REV.1 为平行排列）。
- 蓝色松开卡环： 推入式接头卡环颜色为蓝色（REV.1 卡环颜色为黑色）。
- 铭牌版本标注： 铭牌清晰标注有“Rev.2”版本字样。
- 降低流动阻力损失： 在选配集成式 P 通道热插拔关闭单向阀时，通量降低幅度被控制在 20% 以内（REV.1 降幅最高达 50%）。
单阀法兰兼容性限制
REV.1 单阀（FM14/FM15 法兰）与 REV.2 单阀（FM20/FM24 法兰）机械接口不同，两者严禁混用。更换 REV.2 阀槽上的备用阀时，必须选用 REV.2 专用订货号阀门。
技术参数与运行指标
| 技术属性 | 订货号 20070084 规格参数 |
|---|---|
| 阀岛类型 | 8647 型 AirLINE SP (修订版 2 / REV.2) |
| 排列尺寸 | 11 mm |
| 阀槽数量 | 8 个阀位 |
| 阀门配置方式 | 混合阀门配置 (支持二位三通及二位五通功能) |
| 工作压力范围 | 2.5 至 10.0 bar (表压) |
| 介质温度范围 | 0 °C 至 +50 °C |
| 环境温度范围 | 0 °C 至 +55 °C |
| 工作介质 | 含油或无油的干燥压缩空气、中性气体 (符合 ISO 8573-1:2010 标准 7.4.4 等级，推荐 5 µm 过滤) |
| 额定流量 ($Q_{\text{Nn}}$ 空气) | 300 l/min (在 +20 °C、阀门入口 6 bar 压力及 1 bar 压差下测得) |
| 工作电压 | 24 V DC (±10%), 允许残余波纹度 2.4 Vss |
| 每阀标称功率 | 单阀 0.8 W / 双阀 2 x 0.8 W 带功率降低功能 |
| 气源接口 1 (P) / 排气接口 3 (R), 5 (S) | G 1/4 螺纹 |
| 工作接口 2 (A), 4 (B) | 气管快插接头 D6 (管外径 6 mm) |
| 安装位置 | 任意，建议执行机构朝上 |
| 外壳防护等级 | IP20 (在封闭控制柜内安装时可达 IP65) |
| 控制柜环境要求 | 安装于符合 EN 60529 且防护等级不低于 IP54 的控制柜或壳体内 |
模块化构成与连接单元

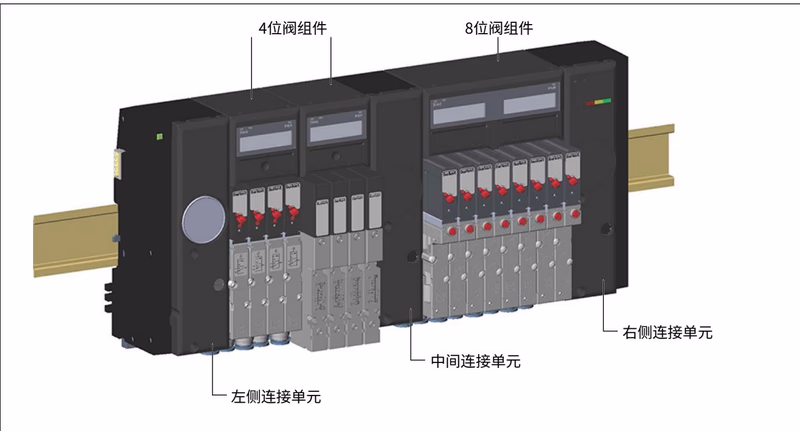

8647 型阀岛系统由两侧的连接单元（PSU 模块）及中间的标准导轨阀组件拼装构成。

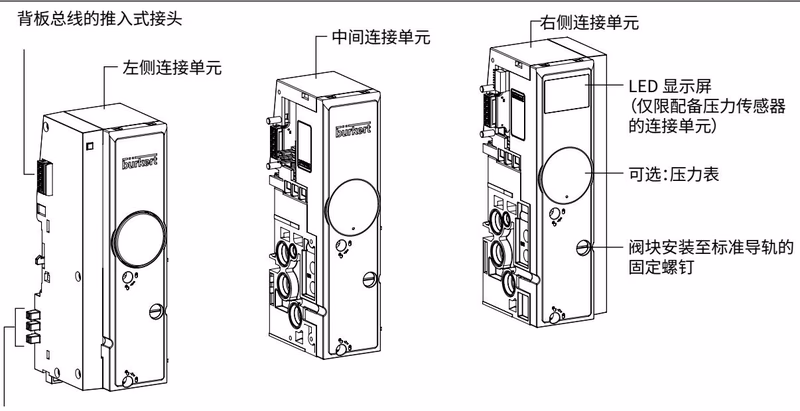

连接单元 (PSU)
连接单元负责系统进气、辅助先导空气输入、集中排气以及将阀块机械锁紧至 DIN 导轨：
- PSU-L (左侧连接单元)： 与西门子 SIMATIC ET 200SP 基座单元机械与电气对接，配备绿色“PWR OK”LED 指示灯。
- PSU-R (右侧连接单元)： 封闭右侧气动总线或在长阀岛中提供双端供气。
- PSU-M (中途供气单元)： 当阀岛阀门功能超过 24 次（对于 2×二位三通双阀超过 16 次）时，需增设中途供气单元以防止末端供气压降。

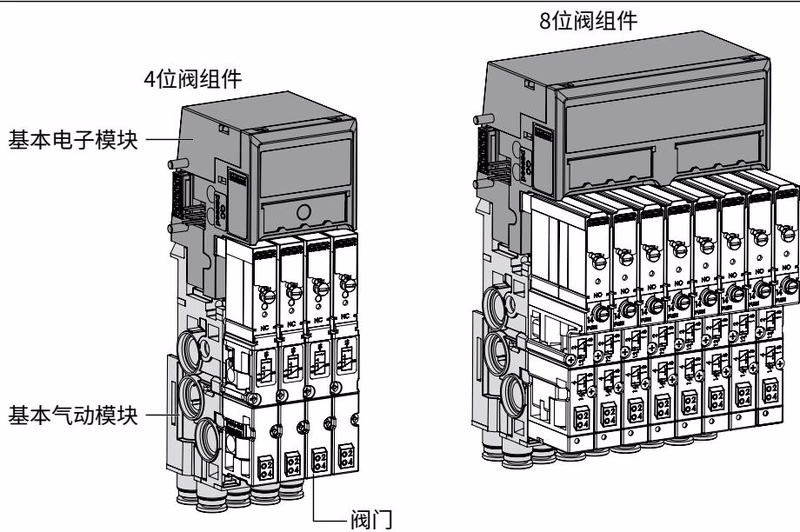

阀组件 (Valve Units)
阀组件由三层结构组成：
- 基本电子模块 (PQ 模块)： 承载阀门电气插接接口、驱动电路、通道状态指示 LED、模块 DIAG LED，以及用于通道图形与报警文本显示的图形液晶显示屏。
- 基本气动模块： 承载阀门机械安装，内置主气路供排气通道，底部引出 D6 快插管接口。
- 先导电磁阀： 采用 6524 型、6525 型或 0460 型先导阀，通过螺栓压紧固定于气动基座上。

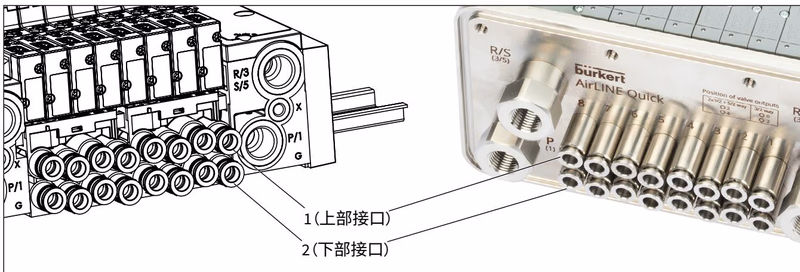

气动安装与接口配置
连接单元与阀组件的气动管路遵循严密的分配规范：

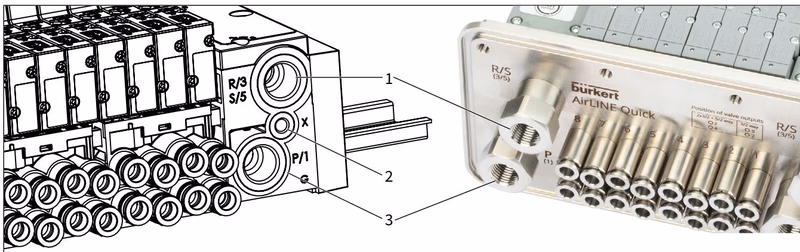

| 接口标识 | 端口位置与螺纹 | 接口功能说明 | 推荐拧紧扭矩 |
|---|---|---|---|
| 接口 1 | P / 1 (连接单元) | 主气源压力供应 (G 1/4) | 4 至 7 Nm (最大 20 Nm) |
| 接口 3 / 5 | R / 3, S / 5 (连接单元) | 集中排气接口 (G 1/4) | 4 至 7 Nm (最大 20 Nm) |
| 接口 X | X (连接单元) | 辅助控制气口或先导排气口 (M5) | 1.0 至 1.2 Nm (最大 3 Nm) |
| 接口 2 | 工作接口 2 (A) | 上部或下部工作通道 (D6 快插) | 插管推入自锁 |
| 接口 4 | 工作接口 4 (B) | 下部工作通道 (D6 快插) | 插管推入自锁 |
气动接线关键警告
绝对不能将主气源接口 1 (P) 与排气接口 3/5 (R/S) 混淆互换。先导排气接口 X 必须保持通畅，严禁堵塞，否则将造成背压积聚并导致阀门误动作。
D6 推入式气管接头操作规范
推入式接头符合 ISO 14743:2020 国际标准。现场配管需执行以下要求：
- 管材外径公差： 聚酰胺（PA）气管外径公差须在 ±0.08 mm 以内，聚氨酯（PU）气管外径公差须在 ±0.1 mm 以内。
- 切口平整度： 气管必须以 90° 直角平整切断。严禁斜切，斜切会导致卡爪夹持力不足并损伤密封圈。
- 抗拉脱力校核： 6 mm 外径气管在 PA 材质下的最小拉拔承载力为 120 N，PU 材质下为 100 N。
- 柔性管支撑套筒： 对于质地较软的 PU 气管，建议在管端内部加装支撑套筒（订货号 20099400），防止在受压时发生管口变形松脱。
电气安装与总线集成
8647 型阀岛卡入西门子 SIMATIC ET 200SP 基座单元（BaseUnit）后，背板总线、负载电源和功能接地实现自动触点对接：
- 负载电压分配： 先导阀通过基座单元电源总线的 L+ 和 M 端子供电（24 V DC）。AUX 辅助端子不被使用。
- 独立电位组建议： 建议紧邻阀岛左侧安装一个浅色 BaseUnit（型号代码 BU...D 或 BU...D/T），为阀块组建独立供电回路。
- 右侧模块供电中断特性： 阀块内部电源总线不在其右侧端面继续延伸。若在 8647 型右侧继续安装 SIMATIC ET 200SP 模块，阀块右侧紧邻的第一个 BaseUnit 必须选用浅色基座单元（BU...D）以重新注入负载电压。
安全相关关闭方案
设备支持三种不同架构的电磁阀安全切断方式：
- SIA 单通道关闭： 选用带引出飞线电缆的 6524/6525 型专用先导阀，通过外部安全继电器触点直接切断单个阀门供电，控制导线长度须控制在 2 m 以内。
- EVS 模块化关闭： 选用带有 EVS 接口的基本电子模块，通过顶部 2 极插拔端子（0.14–1.5 mm²）连接无电位开关触点，一次性安全切断该模块内全部 4 个或 8 个阀门通道。
- 西门子 F-PM-E 电源模块集成： 将 8647 型阀岛置于西门子 F-PM-E 24VDC/8A PPM ST 故障安全电源模块的电位组内，由安全 PLC 统一控制整块阀岛断电。为配合 F-PM-E 暗态测试脉冲，暗态与关闭测试最大回读时间须设置在 1.5 至 2.5 ms 之间，接通测试最大回读时间设置为 0.8 ms。
液晶显示、诊断与调试维护
每个基本电子模块均集成 DIAG/PWR 双色 LED 指示灯及图形 LCD 屏幕，显示通道动作、状态反馈及设备诊断信息：
- 状态可视化： 屏幕数字 0 至 7 指示通道输出激活状态；若配置了反馈传感器，将通过方向箭头直观显示执行器上部位置（A）与下部位置（B）。
- 文本报警提示： LCD 屏幕轮流滚显系统告警，包含
Wire Break Ch. x（断线）、Short Circuit Ch. x（短路）、EVS active（外部关闭激活）、No supply voltage（欠压）以及Pilot SCC Limit Ch. x（动作计数超限）。 - 双重动作计数器： 每个通道分别提供先导电磁阀和现场执行器的两组独立 32 位开关动作计数器，便于制定预防性维护计划。
