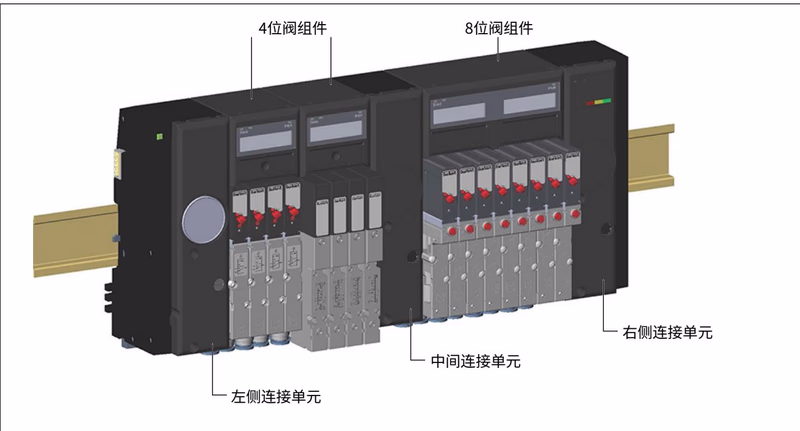

宝德（BURKERT）8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到西门子分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。如果反馈传感器安装在气动组件上，则在所属先导阀的液晶显示屏上可显示控制气动组件的位置。
系统集成
8647 型用于直接将气动先导阀连至 SIMATIC ET 200SP/SP HA 系统并通过其进行控制。使用与 SIMATIC ET 200SP/SP HA 相同的工具进行参数设置和配置，例如 SIMATIC “STEP 7”、“TIA Portal”或“PCS7”。通过 GSD/GSDML 集成至各种 PROFIBUS 系统或 PROFINET 系统。
常规技术参数
| 产品特征 | 参数 |
|---|---|
| 排列尺寸 | 11 mm |
| 阀槽的数量 | 对于单阀：最多 64 个。对于脉冲阀和双阀：最多 32 个 |
| 压力范围 | 真空至 10 bar（经 UL 认证的真空至 8 bar） |
| 流量 (QNn 值空气) | 200 至 300 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC（±10% 电压允差） |
| 每个阀门的标称功率 | 单阀：0.8 W。脉冲阀和双阀：2× 0.8 W，带功率降低功能 |
| 工作介质 | 含油和无油的干燥压缩空气、中性气体（推荐 5 μm 过滤器） |
| 防尘防水 | 在封闭的控制柜内为 IP20、IP65 |
| 环境温度 | 0 °C 至 +55 °C（使用 0460 型时：0 °C 至 +50 °C） |
电磁先导阀
阀块支持多种先导阀型号，以满足不同的电路功能和流量需求。

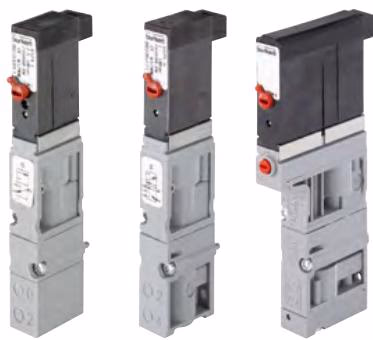

6524 型和 6525 型
6524 型（单阀和双阀）和 6525 型（单阀）先导阀由 6144 型先导翻转电磁阀和气动座阀组成。作用原理允许在功耗小且切换时间短的情况下切换高压。先导阀标配手动开关。
- 作用方式：二位三通、2个二位三通（6524 型）和二位五通（6525 型）。
- 流量：300 l/min。
- 标称功率：每个阀门 0.8 W。

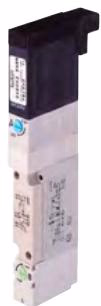

0460 型
0460 型先导阀由带有双线圈的先导电磁阀和气动滑阀构成。作用原理允许在功耗小且切换时间短的情况下切换高压。所有阀门标配手动开关。
- 作用方式：二位五通和三位五通双稳态。
- 流量：200 l/min。
- 标称功率：0.5 W 至 1 W（取决于功能）。

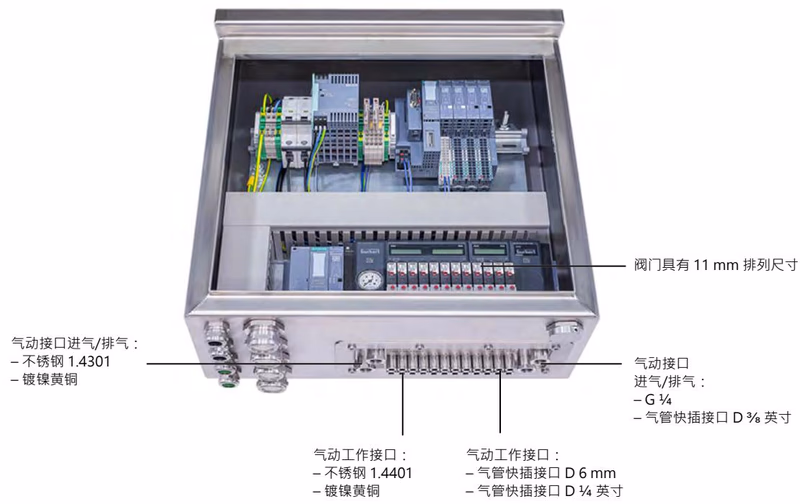

AirLINE Quick 适配器
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。这使得在控制柜中占用空间更少，并通过直接在控制柜底板上连接软管接头，减少安装工作。
- 材料：不锈钢 1.4301 或阳极氧化铝。
- 阀槽：4、8、12、16、24。
- 气动进气/排气：G 1/4 英寸，气管快插接口 D 3/8 英寸。
安全相关关闭
阀块通过不同的关闭版本支持安全相关应用：
- SIA 或 EVS 关闭功能：可实现单个阀门的外部关闭，或逐个模块关闭所有阀门。如果使用 SIA 或 EVS 进行关闭，PQ 模块的液晶显示屏上的诊断功能和显示画面仍然可用。
- 使用西门子 F-PM-E 电源模块启动系统：如果将 8647 型阀块运行在 ET 200SP 的 F-PM-E 24VDC/8A PPM ST 电源模块的电位组中，出于安全考虑，可以通过电源模块切断阀块的负载电压。6524 型和 6525 型阀门将返回其静止位置。该版本符合相关标准（例如 DIN EN ISO 13849 或 EN IEC 62061）对安全相关控制系统的要求。
安全应用限制
6524 型和 6525 型阀门在断电时会回到静止位置。使用手轮操作阀门将替代电气关闭功能。对于安全相关应用，请使用不带手轮的阀门型号，或者保护手轮以防意外调节。
认证和符合性
- 防爆：可选作为 3 类设备适用于 2 区（ATEX: BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc / IECEx: IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc）。
- 北美：可选根据 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 获得美国和加拿大 UL 列名认证。
关于兼容性和修订版本的说明 (REV.1 与 REV.2)
6524 型和 6525 型单阀、基本气动模块、连接单元以及控制柜底板适配件 AirLINE Quick 均已根据各项优化要求进行了修订 (REV.2)。与 REV.1 相比，面向基本气动模块一侧的阀门底板连接型式已实现标准化设计。二位三通和二位五通单阀以及 2×二位三通双阀现已采用相同/统一的气动底板连接型式 (FM20)。REV.1 和 REV.2 单阀不兼容，必须使用相应的修订版本进行更换。
