宝德 BURKERT（BURKERT）2933 型（订货号：20081942）是一款两位两通手动隔膜阀，由一个手动执行机构、一个 EPDM 高温膜片和一个锻造不锈钢两通阀体组成。该手动执行机构配备 PPS 塑料手轮和不锈钢膜片底座，确保在卫生或腐蚀性环境中的可靠使用。利于流动的无死区阀体能够实现高流量值（Kv 37 m³/h），用途广泛。执行机构具有紧凑的可高压灭菌设计，并配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。
此特定型号配备 DN 40 (38.1x1.65) 焊接接口，符合 ASME BPE / DIN 11866 系列 C / BS4825 标准。其设计压力范围为 0 至 10 bar，介质温度范围为 -10 °C 至 +143 °C。该阀门支持 CIP 和 SIP，非常适合无菌和高纯度介质应用。
- 阀体和膜片： 有不同的材料和规格可供选择。
- 产品接触表面： Ra ≤ 0.38 µm…1.6 µm（电抛光）。
- 认证： 符合 ATEX、IECEx、FDA、USP Class VI、3-A 以及 EC 1935/2004 标准。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 锻造阀体 (VS) | 锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE |
| 膜片 | EPDM (AD) 高温型 |
| 执行机构 | 不锈钢底座 / PPS 手轮 |
| 膜片尺寸 | 40 |
| 标准表面质量 | 内部电解抛光: Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4) |
| 工作介质 | 中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质 |
| 介质温度 | -10...+143 °C (+150 °C 下蒸汽灭菌 60 分钟) |
| 公称直径 | DN 40 (NPS 1 1/2) |
| 焊接接口 | ASME BPE / DIN 11866 系列 C / BS4825 |
| 环境温度 | -10...+130 °C (短时间内高达 +150 °C)，可高压灭菌 |
认证和符合性
- 防爆： ATEX (II 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135 °C...T300 °C Db) 和 IECEx (Ex h IIC T4...T2 Gb / Ex h IIIC T135 °C...T300 °C Db)。作为 2 类设备适用于 1/21 区和 2/22 区。
- 3-A Sanitary Standards Inc.： 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI) 标准。
- FDA： 由 EPDM 制成的膜片就其成分而言符合由 FDA 发布的《联邦法规汇编》。
- USP： 膜片根据美国药典委员会 (USP) Class VI 进行测试。
- EC 法规 1935/2004： 适用于食品和饮料。

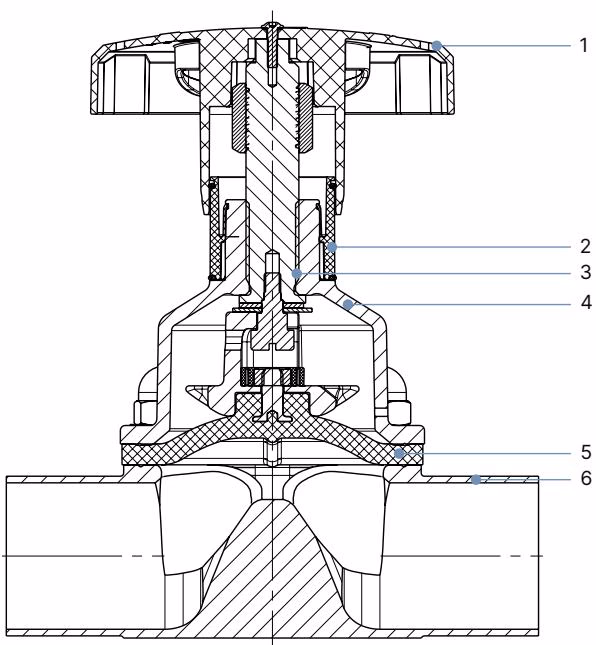

材料
注意
您的产品型号可能与此插图有所不同，具体取决于阀体和接口型号。
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 手轮 | 聚苯硫醚 (PPS), 不锈钢 1.4308 |
| 2 | 可视化位置指示器 | 聚酰胺 (PA), 不锈钢 1.4305 |
| 3 | 阀杆 | 不锈钢 1.4305 |
| 4 | 膜片底座 | 不锈钢 1.4308, 聚苯硫醚 (PPS) |
| 5 | 膜片 | EPDM (AD) |
| 6 | 阀体 | 锻造不锈钢 316L/1.4435 BN2 |
尺寸
手动执行机构 (膜片尺寸 32...50)
注意：尺寸 mm，除非另行说明
| 膜片尺寸 | H1 | H2 | ∅ B |
|---|---|---|---|
| 32 | 129 | 115 | 110 |
| 40 | 134 | 116 | 110 |
| 50 | 149 | 125 | 110 |
带焊接接口的锻造阀体 (VS)
自排空角度
有关排出角度的更多信息，请参见制造商网站上的“2xxx 3xxx型补充说明”。阀体接口上的标记作为定位辅助，必须朝上。
ASME BPE / DIN 11866 系列 C
| 膜片尺寸 | 管道接口 英寸 | ∅D1 | s | L | h | H | 产品代码 |
|---|---|---|---|---|---|---|---|
| 8 | 1/4" | 6.35 | 0.89 | 78 | 5.7 | 15.2 | SA90 |
| 8 | 3/8" | 9.53 | 0.89 | 89 | 5.7 | 15.2 | SA91 |
| 15 | 1/2" | 12.7 | 1.65 | 108 | 8.15 | 19.85 | SA92 |
| 20 | 3/4" | 19.05 | 1.65 | 117 | 16.0 | 30.3 | SA93 |
| 25 | 1" | 25.4 | 1.65 | 127 | 19.0 | 37.0 | SODF |
| 40 | 1 1/2" | 38.1 | 1.65 | 159 | 27.6 | 52.4 | SODH |
| 50 | 2" | 50.8 | 1.65 | 190 | 35.5 | 68.3 | SODI |
| 80 | 3" | 76.2 | 1.65 | 250 | 51.0 | 98.1 | SODK |
| 100 | 4" | 101.6 | 2.11 | 295 | 63.5 | 127.0 | SODL |
性能说明
流量特点 (锻造阀体)
注意：流量 Kv 值 (水) (m³/h) 针对弹性膜片。在 20 °C，阀门入口压力 4 bar，阀门出口压力 3 bar 时测量。
| 膜片尺寸 | 管道接口 [英寸] | Kv 值 (水) [m³/h] (ASME BPE) |
|---|---|---|
| 8 | 1/4 | 0.7 |
| 15 | 1/2 | 3.1 |
| 20 | 3/4 | 8.4 |
| 25 | 1 | 15.5 |
| 40 | 1 1/2 | 37 |
| 50 | 2 | 66 |
| 65 | 2 1/2 | 110 |
| 80 | 3 | 160 |
| 100 | 4 | 235 |
介质压力
注意：压力数据 [bar]：表压。静态：在关闭状态下，最大工作压力施加到阀门一侧。
| 膜片尺寸 | 最大静态工作压力 [bar] | 最大静态工作压力的拧紧扭矩 (EPDM) [Nm] |
|---|---|---|
| 15 | 10 | 0.8 |
| 25 | 10 | 1.2 |
| 40 | 10 | 4.5 |
| 50 | 10 | 6 |
| 80 | 10 | 12 |
安装注意事项
焊接准备
为防止损坏，在将阀体焊接到管道中之前，必须拆下执行机构和膜片。焊接后，通过打磨使阀体表面平滑（如有必要），并在重新组装膜片和执行机构之前彻底清洁阀体。
静电导致爆炸危险
如果设备在潜在爆炸区域（1/21 区或 2/22 区）使用，请确保阀体和执行机构正确接地，以防止静电放电。只能用湿布或防静电布轻轻擦拭设备表面。
