宝德 BURKERT 2933 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值，用途广泛。

执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。我们还推出了防爆的 ATEX/IECEx 设备型号。手动执行机构配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。

认证和符合性

• 3-A Sanitary Standards Inc.: 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI) 标准。
• FDA: 由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON® 和 EPDM 复合材料制成的膜片就其成分而言符合由 FDA 发布的《联邦法规汇编》。
• USP: 膜片根据 USP Class VI 进行测试。
• EC 法规 1935/2004: 膜片就其成分而言适用于食品和饮料。
• 防爆: 作为 2 类设备适用于 1/21 区和 2/22 区 (ATEX/IECEx)。

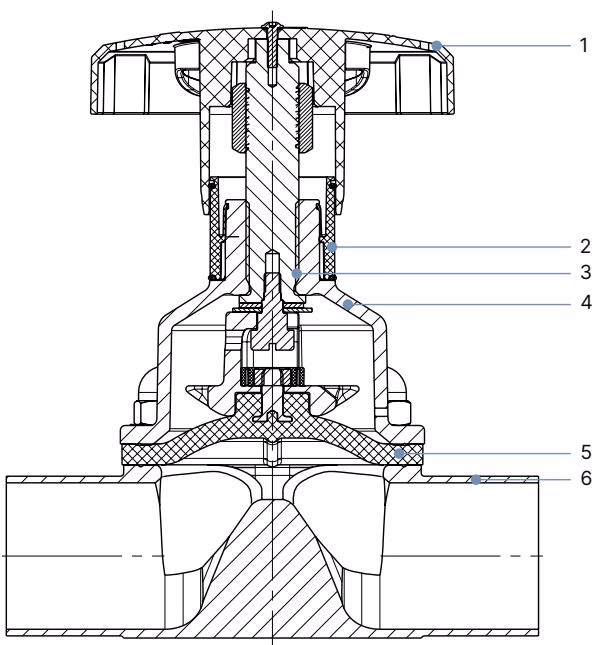

材料说明

编号	元件	材料
1	手轮	聚苯硫醚 (PPS), 不锈钢 1.4308
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢 1.4308, 聚苯硫醚 (PPS)
5	膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)
6	阀体	不锈钢管 1.4435-BN2 / UNS S31603 (316L)

技术参数

工作条件

• 工作介质: 中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质。
• 介质温度 (高级 PTFE/EPDM): -5...+143 °C (+150 °C 下蒸汽灭菌 60 分钟)。
• 环境温度: -10...+130 °C (短时间内高达 +150 °C)，可高压灭菌。

最大允许介质压力

膜片尺寸	最大工作压力 [bar] (PTFE/高级 PTFE/GYLON®)
8	10
15	10
20	10
25	10
32	10
40	10
50	7 / 10

WARNING

压力数据 [bar]：表压。静态：在关闭状态下，最大工作压力施加到阀门一侧。

尺寸

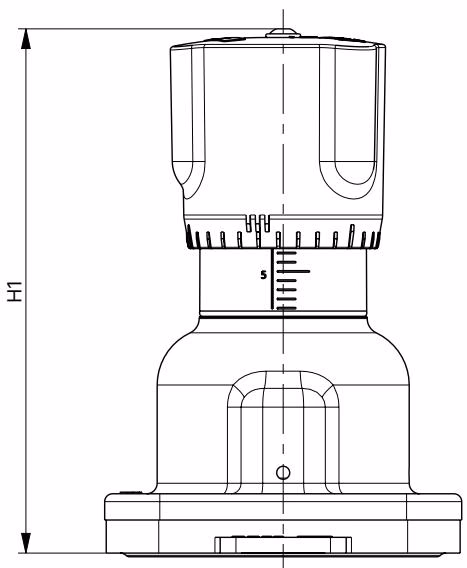

手动执行机构

膜片尺寸	H1	H2	∅ B
8	54	49	35
15	84	78	45
20	95	86	45
25	101	90	45
32	129	115	110
40	134	116	110
50	149	125	110

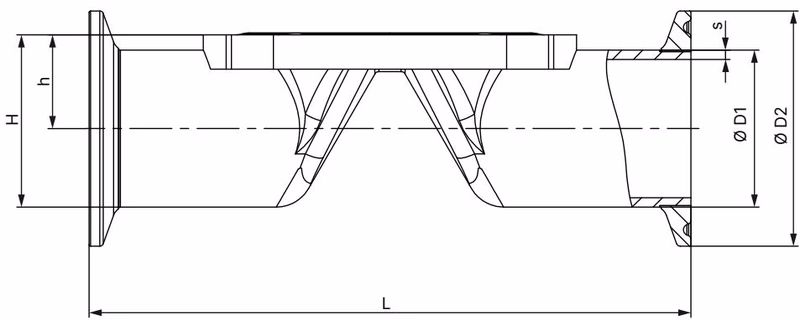

带有卡盘接口的管压式阀体 (VP)

膜片尺寸	管道接口 DN/英寸	∅D1	s	∅D2	L	h	H
ASME BPE
15	3/4"	19.05	1.65	25.0	102	13.20	25.73
20	1"	25.4	1.65	50.5	114	16.40	41.65
32	1 1/2"	38.10	1.65	50.5	140	22.95	48.20
40	2"	50.80	1.65	64.0	159	30.60	62.60
50	2 1/2"	63.5	1.65	77.5	190	37.35	69.10

安装与维护

TIP

安装人员和操作人员有责任确保自排空。阀体接口上的标记作为定位辅助，标记必须朝上。

紧固螺钉的拧紧扭矩

膜片尺寸	拧紧扭矩 [Nm] (VP 阀体, PTFE/高级 PTFE)
8	2.5
15	4
20	4.5
25	8
32	10
40	15
50	20

INFO

分 3 个阶段（约 1/3、约 2/3、3/3 的拧紧扭矩）交叉拧紧每个紧固螺钉。膜片应均匀地定位并压在执行机构和阀体周围。
