宝德 (BURKERT) 2933 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构可配备不锈钢或塑料膜片底座，允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量值，用途广泛。阀体和隔膜有各种常见的材料和规格可供选择。

执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。我们还推出了防爆的 ATEX/IECEx 设备型号。手动执行机构配备了一个直观的集成式位置指示器、一个可重复的行程指示器和一个可调节的关闭限位装置。可选地，手动执行机构可以配备用于位置反馈的传感器。

家族型号

该产品系列包含多个共享相同执行机构和膜片技术的变体：

• 2933 型： 两通阀体（基本型）
• 2934 型： T 型阀体（基本型）
• 2935 型： 罐底阀体（基本型）
• 2973 / 2974 / 2975 型： 全功能变体，配备最小和最大行程限位器以及锁定机构。

产品变体

2933 型两位两通阀示例

2934 型 T 型隔膜阀示例

认证和符合性

• 防爆： ATEX / IECEx（作为 2 类设备适用于 1/21 区和 2/22 区）。适用于变量代码 PX51。
• 3-A 卫生标准： 适用于变量代码 PE05。
• FDA： 由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON/EPDM 制成的膜片符合联邦法规汇编。
• USP Class VI： 膜片根据 USP Class VI 进行测试。
• EC 法规 1935/2004： 适用于食品和饮料。

防爆 (ATEX/IECEx)

如果在潜在爆炸区域中使用该设备，请确保执行机构和阀体正确接地，以防止静电积聚危险。如果使用塑料阀体，请将执行机构单独接地。仅使用经认证可用于爆炸性环境的清洁剂。

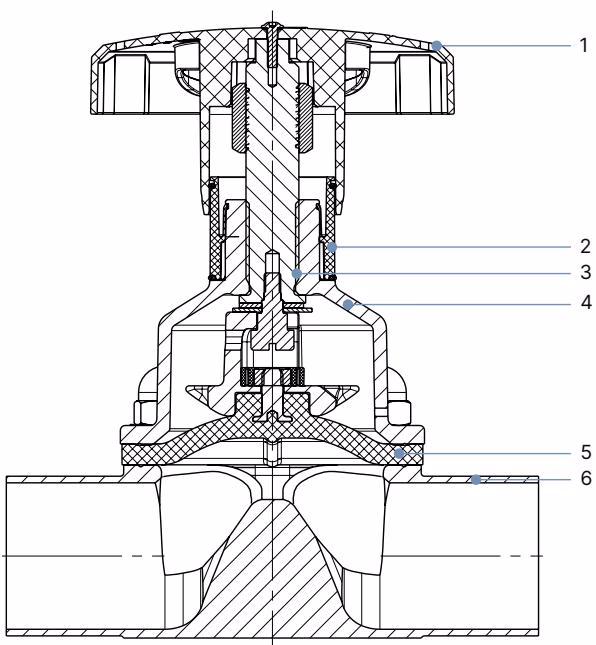

材料说明

编号	元件	材料
1	手轮	聚苯硫醚 (PPS), 不锈钢 1.4308
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢 1.4308, 聚苯硫醚 (PPS)
5	膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)
6	阀体	锻造不锈钢、管压式、铸造不锈钢、PVC-C、PVC-U、PP、PVDF

运行条件

最大允许介质压力

该值适用于由塑料和不锈钢（块状材料、锻造、铸造和管压式）制成的阀体。

膜片尺寸	最大允许介质压力 [bar] (EPDM/FKM)	最大允许介质压力 [bar] (PTFE/高级 PTFE/GYLON)
8 至 40	10	10
50	7 / 10 (PPS 手轮/底座为 7 bar)	7 / 10 (PPS 手轮/底座为 7 bar)
65 至 80	10	10
100	6	6

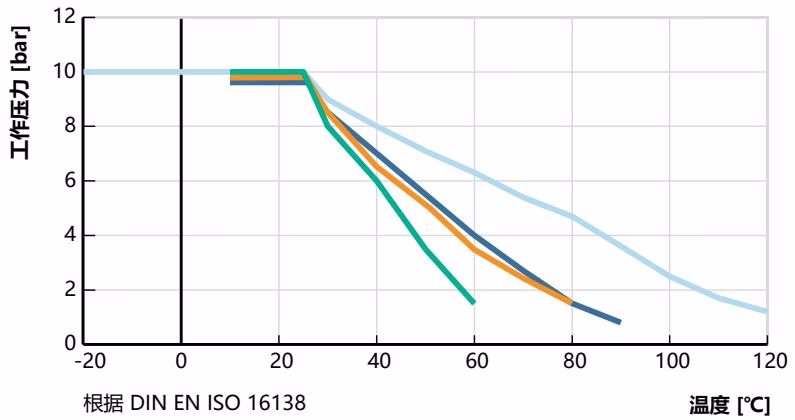

塑料阀体的压力温度图

这些信息对于材料选择非常重要。请遵守允许的工作压力，具体取决于介质温度。

性能说明

流量特点 (锻造阀体 VS)

注意：对于不同的膜片材料，Kv 值可能会略有不同。在 20°C，阀门入口压力 4 bar，阀门出口压力 3 bar 时测量。

膜片尺寸	管道接口 DN	Kv 值(水) [m³/h] (ASME BPE / DIN 11866 系列 C)
8	1/4"	0.7
8	3/8"	1.6
8	1/2"	1.5
15	1/2"	3.1
15	3/4"	6.5
20	3/4"	8.4
25	1"	15.5
40	1 1/2"	37
50	2"	66
65	2 1/2"	110
80	3"	160
100	4"	235

自排空安装

安装人员和操作人员有责任确保自排空。自排空角度取决于阀体尺寸和管道接口的内径。阀体管道接口上的标记可作为定位辅助，该标记必须朝上。
