宝德（BURKERT）2973 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量，用途广泛。2973 型配备了行程上限和下限限制器以及锁定装置。执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。
技术参数
材料
| 元件 | 材料 |
|---|---|
| 阀体 | 锻造不锈钢 316L/1.4435 BN2、不锈钢铸件、不锈钢管、PVC-C、PVC-U、PP、PVDF |
| 执行机构 | 手轮和隔膜底座：PPS；手轮：PPS，隔膜底座：不锈钢 |
| 隔膜 | EPDM、PTFE/EPDM、高级 PTFE/EPDM、GYLON®/EPDM 层压、FKM |
运行条件
- 执行机构环境温度： -10 至 +130 °C（短时间内高达 +150 °C），可高温灭菌。
- 介质温度（不锈钢阀体）： -10 至 +150 °C。
- 介质温度（隔膜）：
- EPDM：-10 至 +143 °C（+150 °C 下蒸汽灭菌 60 分钟）
- PTFE/EPDM：-10 至 +130 °C（+140 °C 下蒸汽灭菌 60 分钟）
INFO
当使用六角螺母和六角螺栓的塑料盖帽时，最高环境温度限制为 60 °C（短时：80 °C）。

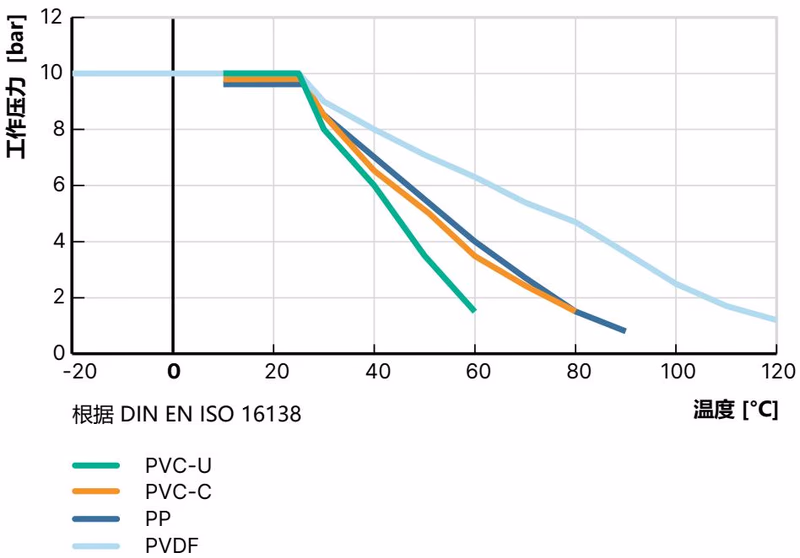

允许的介质压力
| 隔膜尺寸 | 最大静态工作压力 (EPDM/FKM) | 最大静态工作压力 (PTFE/高级 PTFE/GYLON®) |
|---|---|---|
| 8 至 40 | 10 bar | 10 bar |
| 50 | 7 / 10 bar | 7 / 10 bar |
| 65 至 80 | 10 bar | 10 bar |
| 100 | 6 bar | 6 bar |
安装
DANGER
高压和介质泄漏会导致受伤危险。在对设备或系统进行作业前，请关闭压力。排气或排空管路。
正确安装位置的信息
安装位置任意，最好执行机构朝上。安装人员和操作人员有责任确保自排空。
在安装期间遵守自排空规则：
- 管道的倾斜角： 倾斜角应与管道的倾斜角相对应。对于管道，我们建议采用符合有效 ASME BPE 的倾斜角。
- 阀体的自排空角度： 自排空角度取决于阀体尺寸和管道接口的内径 (DN)。阀体接口上的标记作为定位辅助，标记必须指向上方。
带有焊接或粘接接口的设备
WARNING
为防止损坏，在焊接或粘接阀体之前，必须拆卸执行机构和隔膜。
- 逆时针旋转手轮直至其停止（打开位置）。
- 交叉拧松紧固螺钉，将带有隔膜的执行机构从阀体上拆下。
- 将阀体焊接或粘接到管道中。
- 彻底清洁阀体，并将带有隔膜的执行机构放置在阀体上。
- 分 3 个阶段（约 1/3、约 2/3、3/3 的拧紧扭矩）交叉拧紧每个紧固螺钉。
操作与设置
设置行程上限和下限 (297x 型)
可以为 2973 型（隔膜尺寸 15…50）设置行程上限和下限。为此使用调节套筒。
- 顺时针转动手轮，将阀门移动到关闭位置。
- 拧松手轮上的螺钉并拆下手轮。
- 顺时针拧紧调节套筒直至其停止。行程下限已设置。
- 将手轮安装在执行机构上，并将阀门移动到所需的最大打开位置。
- 拧松手轮上的螺钉并拆下手轮。
- 向上拉调节套筒，同时逆时针拧紧直至其停止。行程上限已设置。
- 将手轮安装在执行机构上，并以 0.9 Nm 的扭矩拧紧螺钉。
锁定手轮
对于 2973 型（隔膜尺寸 15…50），可选配锁定机构以防止意外或未经授权的操作。锁定销带有一个孔 (Ø 3.8)，可以使用挂锁（不包含在供货范围内）防止未经授权的使用。
维护
TIP
在首次蒸汽灭菌后，或在需要时，交叉重新拧紧紧固螺钉。最多在 10⁵ 次开关循环后检查隔膜的磨损情况。
以下因素会影响隔膜的使用寿命：隔膜材料、介质、介质压力、介质温度和关闭力。如果出现泄漏，请更换隔膜，并定期检查排放孔。
