宝德（Bürkert）20137624（3361 型）是一款创新的电动二通直座控制阀，专为高要求的控制任务和使用条件而设计。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。
该特定型号（20137624）配备 1/2" G 内螺纹接口，采用 24 V DC 供电，工作压力范围为 0 至 25 bar。它配备了 PEEK 阀座密封件，使其能够承受 -10 °C 至 185 °C 的介质温度。经过流量优化的阀体确保精准适应过程要求，带有坚固表面的封闭式设计确保达到快速无残留的易清洁性这一卫生要求。
常规技术参数
| 产品特征 | 详细信息 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10...DN 100, NPS 3/8...4 (型号 20137624 为 1/2") |
| 断电状态下的安全位置 | 带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻 |
| 流向 | 与关闭方向相反 (阀座下) |
| 控制器版本 | 定位器或过程控制器 (可选) |
| 工作压力 | 0...25 bar(g), 40 bar(g) 可按需提供 |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 流量曲线 | 等百分比、线性 (可按需提供) |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 位置控制的死区 | ± 0.1 % |
| 工作电压 | 24 V DC ± 10 % (最大残余波纹度 10 %) |
| 防护等级 | IP65/IP67 (DIN EN 60529), NEMA 4X |
认证和符合性
- 防爆 (可选)： 作为 3 类设备适用于 2/22 区 (ATEX/IECEx)。
- 北美 (美国/加拿大)： 可选执行机构已根据 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 获得 UL 列名认证。
- 饮用水： 可选适用于最高 +85 °C 的饮用水领域 (TrinkwasserV)。
- 食品和饮料/卫生： 与介质接触的材料符合 FDA、USP、EC 法规 1935/2004 以及中国食品 GB 标准。
- 氧气/氢气： 可选适用于气态氧气和氢气应用。
材料
| 组件 | 材料 |
|---|---|
| 执行机构外壳 | 铝合金，有粉末涂层 |
| 显示屏外壳/盲盖 | PPS (标准)，不锈钢 1.4301 (对于 ATEX/IECEx) |
| 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 阀杆密封件 | PTFE V形圈 (实心) 带弹簧补偿 |
| 阀座密封件 | 不锈钢 1.4571 (可选硬化)、PTFE 或 PEEK 密封垫圈 |
| 阀体 | 不锈钢 CF3M |
尺寸
执行机构 AG2
| 公称直径 | NPS | H1 标准版本 (mm) | H2 现场总线版本 (mm) |
|---|---|---|---|
| DN 10 | 3/8 | 417 | 489 |
| DN 15 | 1/2 | 417 | 489 |
| DN 20 | 3/4 | 423 | 495 |
| DN 25 | 1 | 446 | 518 |
| DN 32 | 1 1/4 | 474 | 546 |
| DN 40 | 1 1/2 | 479 | 551 |
| DN 50 | 2 | 485 | 557 |
(不带紧密关闭功能的尺寸：在关闭位置，执行机构额外升高约 2 mm。)
性能说明

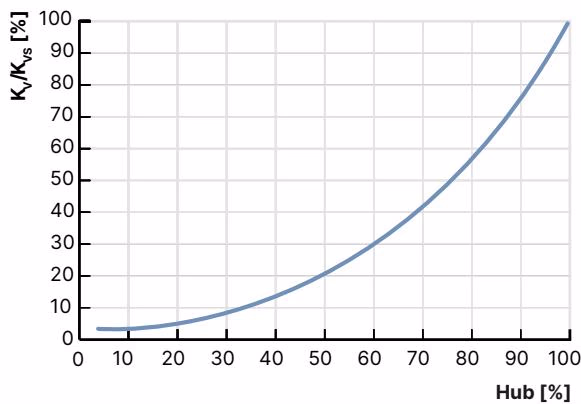

流量特性
- 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准 (线性可按需提供)。
- 理论调节比：根据阀座标称尺寸最高可达 50:1。

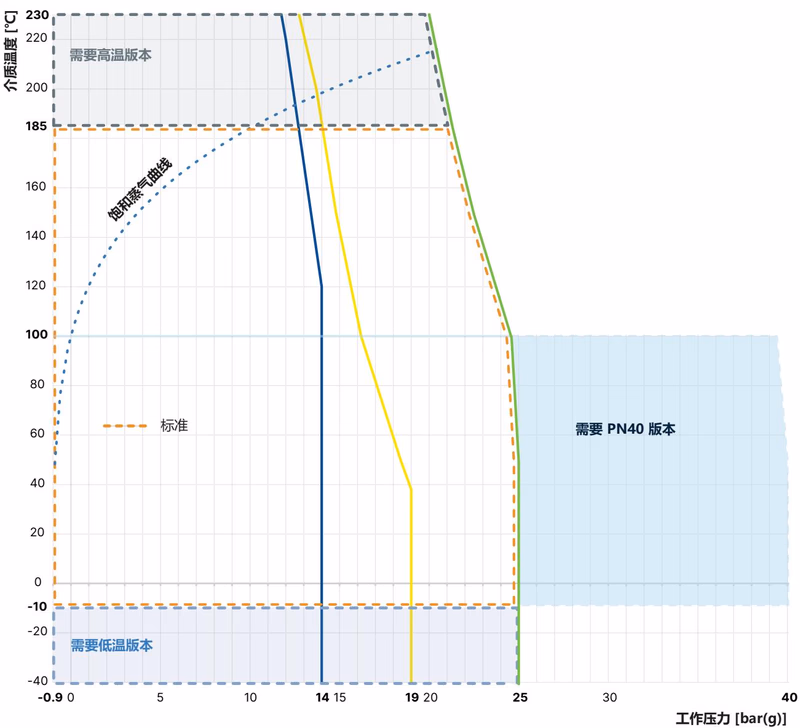

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
阀座密封件使用极限：
| 需要密封 | 泄漏等级 | 介质温度 | 阀座密封件 |
|---|---|---|---|
| 不需要 | III/IV (金属密封) | -40 °C 至 +230 °C | 不锈钢 |
| 需要 | VI (软密封) | -40 °C 至 +130 °C | PTFE |
| 需要 | VI (软密封) | -10 °C 至 +230 °C | PEEK |
产品特征和结构
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。
维护与服务
危险！
因高压导致受伤风险。在系统或设备上工作之前，请关闭压力并排空管路。
TIP
备件只能由经过培训的技术人员使用合适的工具进行更换。在从阀体上拆下执行机构之前，务必将操作状态设置为“手动”并将阀门移动到打开位置。
更换调节锥：
- 将操作状态设置为手动，并将阀门移动到打开位置。
- 关闭电源电压。
- 从阀体上拆下执行机构。
- 使用合适的插销冲头敲出插销，然后拆下调节锥。
- 将新的调节锥连接到阀杆上，对齐孔位，并小心地敲入新的插销。
更换阀座：
- 从阀体上拆下执行机构。
- 选择合适的工具插件并将其拧入安装工具中。
- 使用安装工具和扳手拧下阀座。
- 使用压缩空气清洁阀体中的螺纹和密封面。
- 使用经批准的润滑剂（例如 Klüberpaste UH1 96-402）润滑新阀座螺纹，并使用扭矩扳手将其拧入。
