宝德（BURKERT）3361 型电动二通直座调节阀为高要求的控制任务提供高精度动态调节。带滚珠丝杠的电动执行机构以高达 6 mm/s 的定位速度定位调节锥，几乎无延时地反馈过程信号。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应特定流量要求。封闭式设计具备 IP65/IP67 防护等级以及较高的抗冲击与抗振动特性。

常规技术参数

产品特征	规格
设计类型	截止型控制阀
公称直径	DN 10 至 DN 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻
流向	与关闭方向相反（阀座下）
控制器版本	定位器或过程控制器（可选）
工作压力	0 至 25 bar(g)，可按需提供 40 bar(g)。真空版本低至 -0.9 bar(g)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kv 值	0.1 至 140 m³/h
流量曲线	等百分比、线性（可按需提供）
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
关闭时间	AG2: 3.3 至 6.6 s; AG3: 8.7 至 12.0 s
移动速度	6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700/10000 N)
位置控制的死区	± 0.1 %
工作电压	24 V DC ± 10 %（最大残余波纹度 10 %）
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C（无附加模块）

认证和符合性

3361 型提供多种可选认证，包括 ATEX/IECEx（2/22 区）、美国/加拿大 UL 列名认证、适用于食品和饮料的 FDA 和 USP Class VI 符合性，以及适用于氧气或氢气介质的版本。

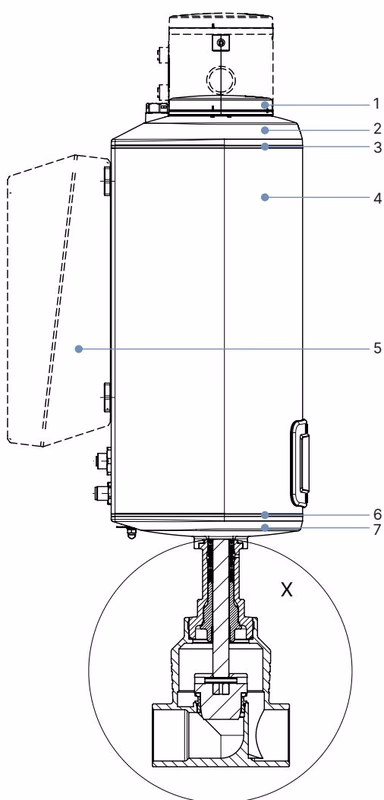

材料

组件	材料 (AG2 / AG3)
显示屏外壳/盲盖	PPS（标准），不锈钢 1.4301（对于 ATEX/IECEx）
执行机构盖	PPS (AG2) / PC (AG3)
密封件	EPDM
执行机构外壳	铝合金，有粉末涂层
执行机构底部	PPS (AG2) / 不锈钢 1.4308 (AG3)

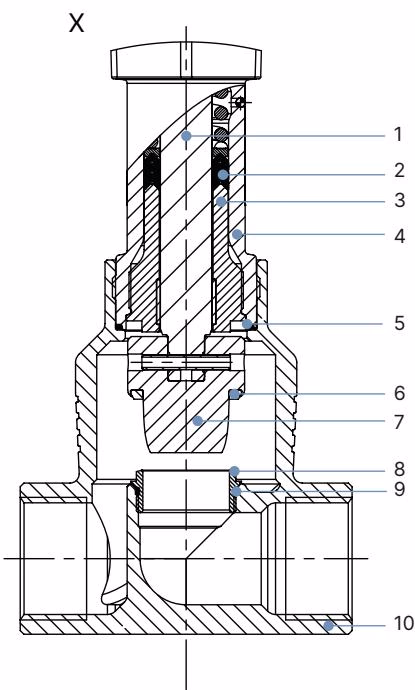

组件	材料
阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
阀杆密封件	PTFE V形圈（实心）带弹簧补偿
阀体	不锈钢 CF3M
阀座密封件	不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈
调节锥	不锈钢 1.4571（可选硬化）

性能说明

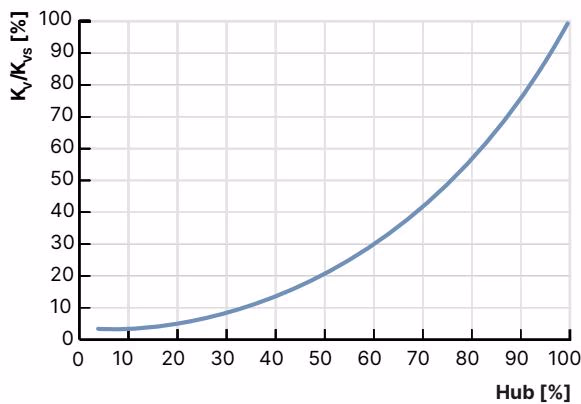

流量特性

该阀门具有符合 DIN EN 60534-2-4 标准的等百分比流量特性曲线（线性可按需提供）。根据阀座标称尺寸，理论调节比最高可达 50:1。

阀座密封件使用极限

需要密封	泄漏等级	介质温度	阀座密封件
不需要（建议附加一个开/关阀）	III/IV（金属密封）	-40 °C 至 +230 °C	不锈钢
需要（通常无需额外的开/关阀）	VI（软密封）	-40 °C 至 +130 °C	PTFE
需要	VI（软密封）	-10 °C 至 +230 °C	PEEK

产品特征和结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置通过标准模拟信号或现场总线（EtherNet/IP、PROFINET、Modbus TCP、EtherCAT）进行控制。

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。位移传感器检测电动线性执行机构的实际位置，定位器将该实际位置值与设定值进行比较，并相应地控制电机驱动。

储能装置的安全位置

在断电的情况下，借助可选的 SAFEPOS energy-pack 储能装置，可以到达安全位置。所需的位置（开、关或中间位置）通过菜单设置。如果没有储能装置，阀门就会保持在最后所处的位置。
