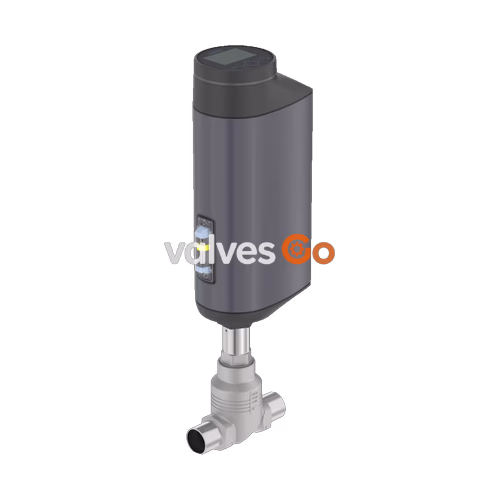

Бюркерт (BURKERT) Тип 3361 электромоторный двухходовой запорно-регулирующий клапан обеспечивает высокоточное динамическое регулирование в сложных условиях эксплуатации. Электромоторный привод с шарико-винтовой передачей позиционирует регулирующий конус со скоростью до 6 мм/с, реагируя на сигналы процесса практически без задержки. Колебания давления или удары в среде не передаются на положение клапана. Каждый оптимизированный для потока корпус клапана может быть оснащен до 5 различными седлами для точной адаптации к требованиям расхода. Закрытая конструкция имеет степень защиты IP65/IP67 и высокую устойчивость к ударам и вибрации.

Общие технические данные

Характеристики продукта	Спецификация
Конструкция	Запорно-регулирующий клапан
Номинальный диаметр	От DN 10 до DN 100, NPS от 3/8 до 4
Безопасное положение (при сбое питания)	С накопителем энергии SAFEPOS: открыто, закрыто или свободно программируемое. Без накопителя: блокировка в последнем положении
Направление потока	Против направления закрытия (под седло)
Вариант контроллера	Позиционер или технологический контроллер (опция)
Рабочее давление	От 0 до 25 бар(изб), 40 бар(изб) по запросу. Вакуумное исполнение до -0.9 бар(изб)
Номинальное давление	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Значение Kv	От 0.1 до 140 м³/ч
Характеристика расхода	Равнопроцентная, линейная (по запросу)
Утечка в седле	Класс III, IV и VI (DIN EN 60534-4)
Время закрытия	AG2: от 3.3 до 6.6 с; AG3: от 8.7 до 12.0 с
Скорость перемещения	6 мм/с (AG2 1300 Н), 4 мм/с (AG2 2500 Н), 3 мм/с (AG3 7700/10000 Н)
Зона нечувствительности	± 0.1 %
Напряжение питания	24 В пост. тока ± 10 % (максимальная остаточная пульсация 10 %)
Температура среды	От -40 °C до +230 °C
Температура окружающей среды	От -25 °C до +65 °C (без дополнительных модулей)

Сертификаты и соответствие стандартам

Тип 3361 доступен с дополнительными сертификатами, включая ATEX/IECEx (Зона 2/22), UL для США/Канады, соответствие FDA и USP Class VI для пищевой промышленности, а также исполнения для кислорода или водорода.

Материалы

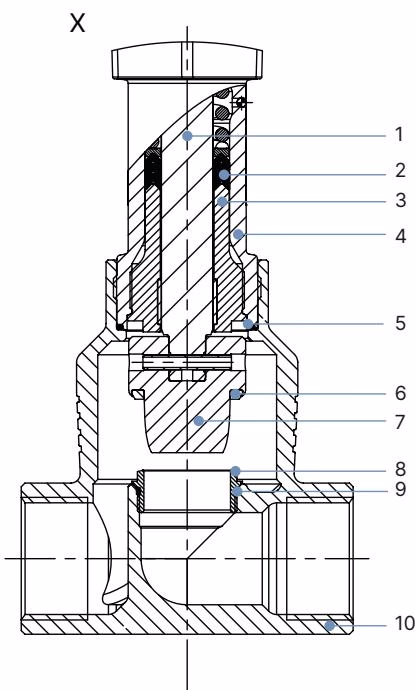

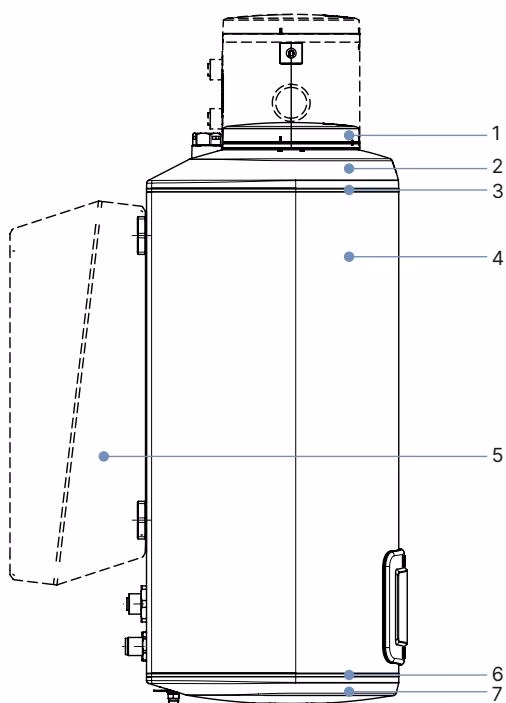

Компонент	Материал (AG2 / AG3)
Корпус дисплея/глухая крышка	PPS (стандарт), нержавеющая сталь 1.4301 (для ATEX/IECEx)
Крышка привода	PPS (AG2) / PC (AG3)
Уплотнение	EPDM
Корпус привода	Алюминий с порошковым покрытием
Основание привода	PPS (AG2) / Нержавеющая сталь 1.4308 (AG3)

Компонент	Материал
Шпиндель	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
Уплотнение шпинделя	V-образные кольца PTFE (наполненные) с пружинной компенсацией
Корпус клапана	Нержавеющая сталь CF3M
Уплотнение седла	Нержавеющая сталь 1.4571 (опционально закаленная), уплотнительная шайба PTFE или PEEK
Регулирующий конус	Нержавеющая сталь 1.4571 (опционально закаленная)

Рабочие характеристики

Характеристики расхода

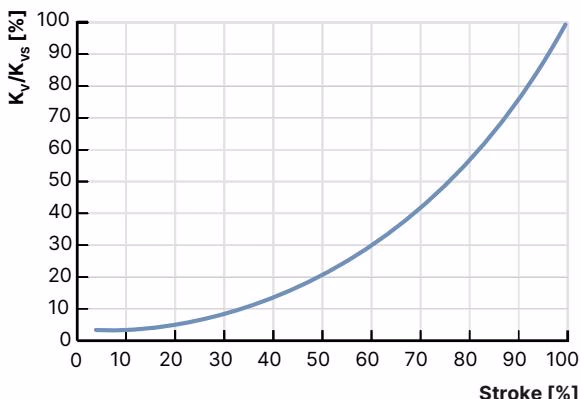

Клапан имеет равнопроцентную характеристику расхода в соответствии с DIN EN 60534-2-4 (линейная характеристика доступна по запросу). Теоретический диапазон регулирования достигает 50:1 в зависимости от размера седла.

Эксплуатационные ограничения для уплотнения седла

Требуется герметичность	Класс утечки	Температура среды	Уплотнение седла
Нет (Рекомендуется дополнительный запорный клапан)	III/IV (металлические уплотнения)	От -40 °C до +230 °C	Нержавеющая сталь
Да (Дополнительный запорный клапан часто не нужен)	VI (мягкие уплотнения)	От -40 °C до +130 °C	PTFE
Да	VI (мягкие уплотнения)	От -10 °C до +230 °C	PEEK

Конструкция и сборка продукта

Электромоторный линейный привод состоит из бесщеточного двигателя постоянного тока, редуктора и системы шпинделя, передающей усилие на запорный элемент. Встроенная электроника управляется либо стандартными аналоговыми сигналами, либо через цифровую полевую шину (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT).

Встроенный позиционер

Положение привода (ход) регулируется в соответствии с заданным значением положения. Датчик перемещения регистрирует фактическое положение электрического линейного привода, а позиционер сравнивает его с заданным значением для соответствующей корректировки работы двигателя.

Безопасное положение с помощью накопителя энергии

Безопасные исходные положения в случае отключения питания реализуются с помощью опционального накопителя энергии SAFEPOS. Желаемое положение (открыто, закрыто или промежуточное) устанавливается через меню. Без накопителя энергии клапан остается в своем последнем положении при сбое питания.
