宝德（BURKERT）3361 型电动二通直座控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。

执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。现场总线适用的 3361 型可为运营商提供监控流程、诊断阀门和进行预防性维护的功能。

产品特征

• 高精度动态调节： 提供定位器或过程控制器版本。
• 抗恶劣天气、冲击和振动： 具备 IP65/IP67 和 NEMA 4X 防护等级，适应恶劣环境。
• 安全位置： 可选配 SAFEPOS energy-pack 储能装置，在断电时运行至安全位置（打开、关闭或可自由编程的位置）。
• 多种管道接口： 提供法兰、螺纹、焊接和卡盘接口。
• 现场总线通信： 可选集成 EtherNet/IP、PROFINET、Modbus TCP 和 EtherCAT。

技术参数

特征	规格
设计类型	截止型控制阀
公称直径	DN 10 至 DN 100, NPS 3/8 至 4
流向	与关闭方向相反（阀座下）
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C（无附加模块）
工作电压	24 V DC ± 10 %（最大残余波纹度 10 %）
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)

认证和符合性

根据不同版本，3361 型符合多种标准和认证：

• 防爆： ATEX (II 3G Ex ec IIC T4 Gc, II 3D Ex tc IIIC T135 °C Dc) 和 IECEx。
• 北美认证： 经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水： 适用于最高 +85 °C 的饮用水领域。
• 食品和饮料： 符合 FDA、USP、EC 法规 1935/2004 以及中国食品 GB 标准。
• 特殊介质： 提供适用于氧气和氢气的可选版本。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。

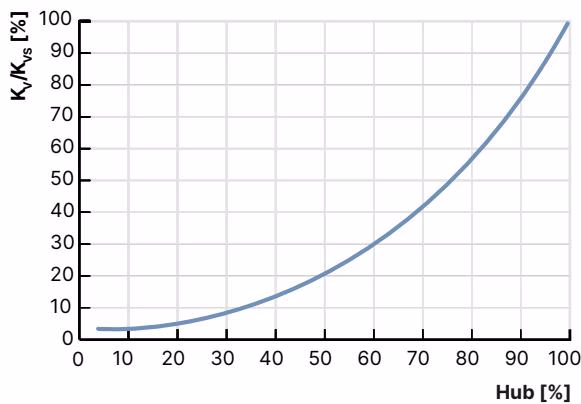

流量特性

等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。根据阀座标称尺寸，理论调节比最高可达 50:1。

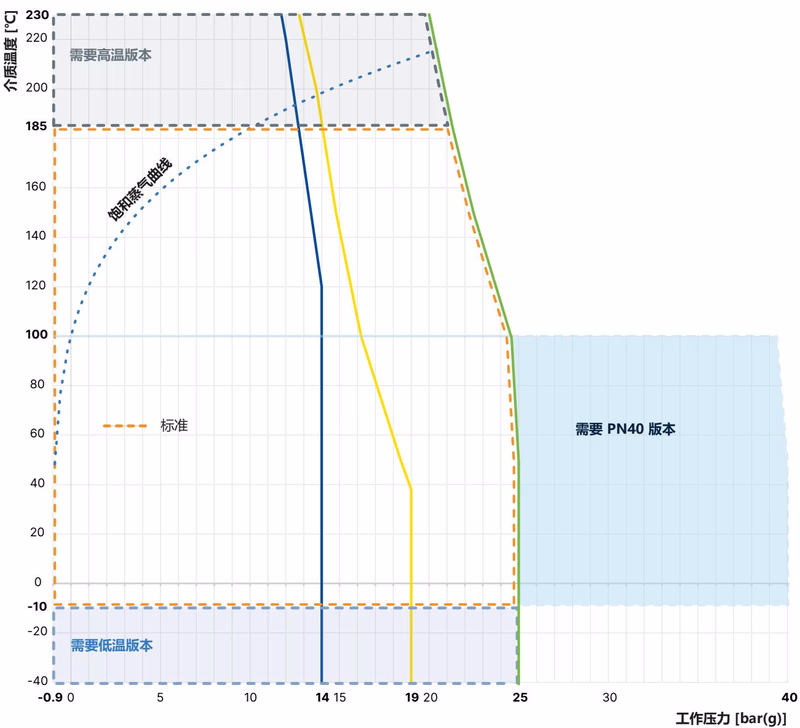

使用极限

除了最大工作压力外，过程阀的应用范围还受到依据相应标准的公称压力的限制。

WARNING

对于获得许可或符合要求的设备版本，可能会有不同的技术应用限制（温度、压力）。请注意相应的许可相关文档。
