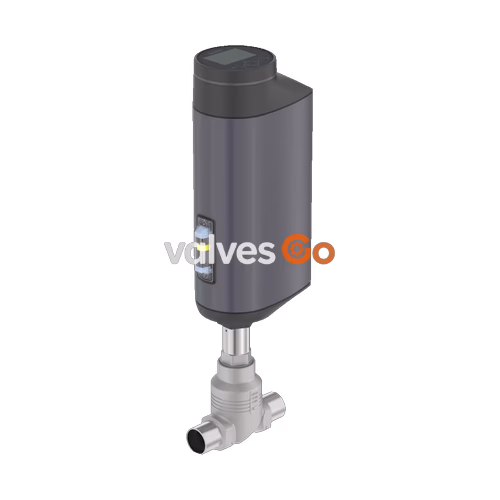

Электромоторный двухходовой прямоточный регулирующий клапан Бюркерт (BURKERT) Тип 3361 представляет собой решение для задач управления в сложных условиях эксплуатации. Электромоторный привод с шарико-винтовой передачей позиционирует регулирующий конус с высочайшей точностью. Клапан отличается высокой скоростью позиционирования до 6 мм/с, реагируя на сигналы процесса практически без задержек. Колебания давления или удары в среде не передаются на положение клапана. Каждый оптимизированный по расходу корпус клапана может быть оснащен до 5 различными седлами для точной адаптации к конкретным требованиям.

Привод и клапан идеально согласованы друг с другом, имеют закрытую конструкцию и прочную поверхность, что обеспечивает гигиенические требования быстрой очистки без остатков. Тип 3361 надежно работает в суровых условиях окружающей среды благодаря степени защиты IP65/IP67 и высокой устойчивости к ударам и вибрации. Совместимый с полевыми шинами Тип 3361 предоставляет функции для мониторинга процесса, диагностики клапанов и профилактического обслуживания.

Особенности продукта

• Высокоточное динамическое регулирование: Доступны варианты с позиционером и технологическим контроллером.
• Устойчивость к погодным условиям, ударам и вибрации: Подходит для суровых условий со степенью защиты IP65/IP67 и NEMA 4X.
• Безопасное положение: Опциональный накопитель энергии SAFEPOS energy-pack позволяет клапану переходить в безопасное положение (открыто, закрыто или свободно программируемое) в случае сбоя питания.
• Различные присоединения: Доступны фланцевые, резьбовые, сварные и кламповые соединения.
• Связь по полевой шине: Опциональная интеграция для EtherNet/IP, PROFINET, Modbus TCP и EtherCAT.

Технические данные

Характеристика	Спецификация
Конструкция	Прятомочный регулирующий клапан
Номинальный диаметр	От DN 10 до DN 100, NPS от 3/8 до 4
Направление потока	Против направления закрытия (под седло)
Рабочее давление	От 0 до 25 бар(изб), 40 бар(изб) по запросу. Вакуумное исполнение до -0.9 бар(изб)
Номинальное давление	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Температура среды	От -40 °C до +230 °C
Температура окружающей среды	От -25 °C до +65 °C (без дополнительных модулей)
Напряжение питания	24 В пост. тока ± 10 % (максимальная остаточная пульсация 10 %)
Утечка в седле	Класс III, IV и VI (DIN EN 60534-4)

Сертификаты и соответствия

В зависимости от варианта исполнения, Тип 3361 соответствует различным стандартам и сертификатам:

• Взрывозащита: ATEX (II 3G Ex ec IIC T4 Gc, II 3D Ex tc IIIC T135 °C Dc) и IECEx.
• Северная Америка: Внесен в список UL для США и Канады (UL 61010-1).
• Питьевая вода: Подходит для применения с питьевой водой при температуре до +85 °C.
• Продукты питания и напитки: FDA, USP, Регламент ЕС 1935/2004 и стандарты GB для пищевых продуктов Китая.
• Специальные среды: Доступны варианты для применения с кислородом и водородом.

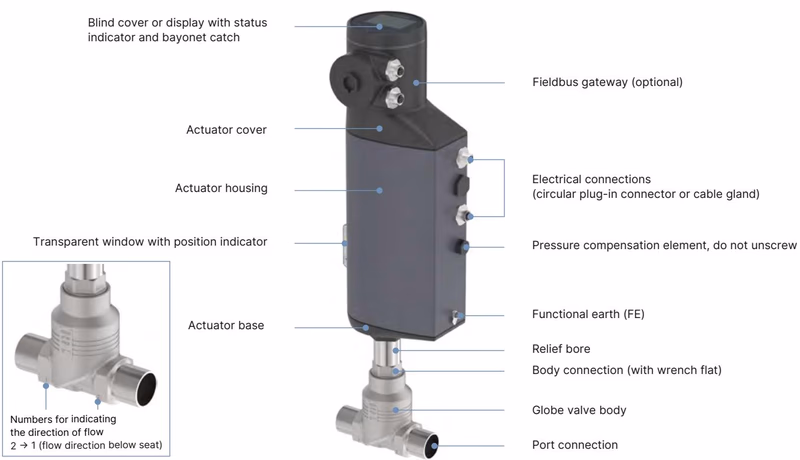

Конструкция изделия

Электромоторный линейный привод состоит из бесщеточного двигателя постоянного тока, редуктора и шпиндельной системы, передающей усилие на запорный элемент. Встроенная электроника управляется либо стандартными аналоговыми сигналами, либо по цифровой полевой шине.

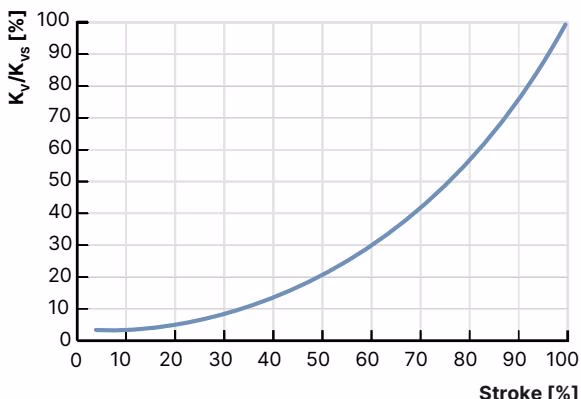

Характеристики расхода

Клапан имеет равнопроцентную характеристику расхода в соответствии с DIN EN 60534-2-4 (линейная характеристика доступна по запросу). Теоретический диапазон регулирования составляет до 50:1 в зависимости от размера седла.

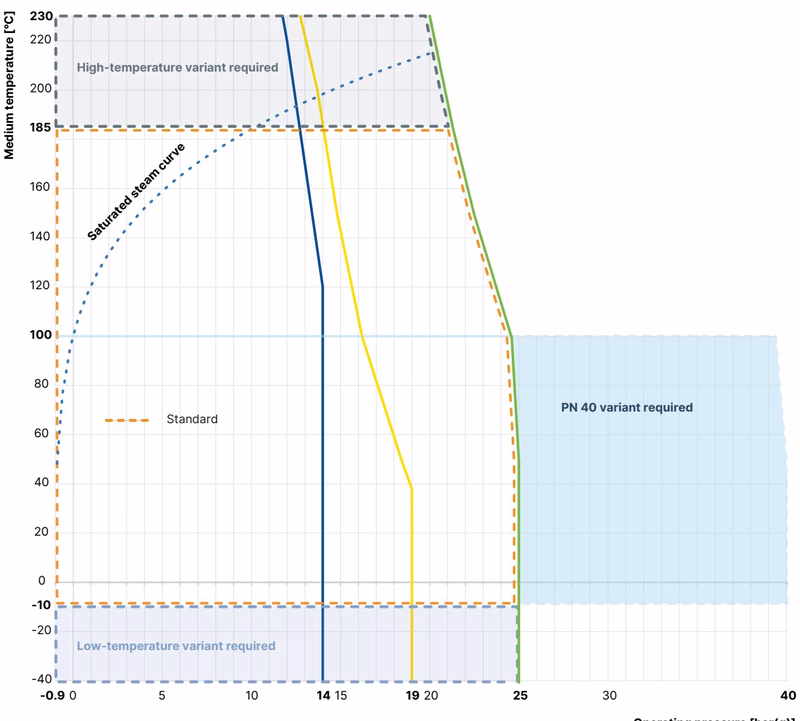

Эксплуатационные пределы

Область применения технологических клапанов ограничивается номинальным давлением в соответствии с применимым стандартом, а также максимальными рабочими давлениями и температурами.

WARNING

Для вариантов устройств со специфическими сертификатами или соответствиями могут применяться отклоняющиеся технические эксплуатационные пределы (температура, давление). Всегда обращайтесь к соответствующей документации по сертификации.
