宝德 BURKERT 559616 8222型电导率测量仪是一款用于液体电导率测量的设备。传感器元件由一个带有两个电极的单元和一个 Pt1000 温度传感器组成。传感器本身有三种不同的电极常数 C 可供选择。对于常数 C 为 0.01 或 0.1 cm-1 的传感器，它们由不锈钢制成，而对于常数 C 为 1.0 cm-1 的传感器，它们由石墨制成。通过测量仪的设计，Bürkert 由此简化了安装和保养工作。

8222型设备有两个版本可供购买。ELEMENT 标准型（包含 559616 型号）可以提供三个可调节输出端（两个数字输出端和一个模拟量输出端）或四个可调节输出端（两个数字输出端和两个模拟量输出端），还可以配备显示屏。只有进行调试、配置（例如测量范围、单位、校准、极限值）或作为过程值显示器才需要显示屏。ELEMENT 精简版（neutrino）是一款无显示屏的 2 线制设备，带 4~20mA 电流输出端或带数字通信模块，通信模块可通过 IO-Link 或 büS（基于 CANopen 的 Bürkert 总线系统）进行通信。

产品特点

• 非常适用于纯净水和微量浓缩溶液
• 紧凑型测量仪，可通过模拟量 4~20mA 信号或数字 IO-Link 或 Bürkert 系统总线 (büS)/CANopen 通信直接连接到控制级 (PLC)
• 通过可拆卸的显示模块/配置模块，对参数数据进行参数设定、校准以及传输
• 模拟诊断过程值
• 通用的管道接口、三种不同的电极常数适用于各式应用，例如反渗透

一般技术参数

参数	规格
与介质接触的部件
探头支架	PVDF, 不锈钢 1.4571 (316Ti)
电极	C = 0.01/0.1 cm-1: 不锈钢 1.4571 (316Ti) C = 1 cm-1: 石墨
安装方式	需在主管路上预安装 S020 型安装套管
管道直径	DN 32 至 DN 110 (在主管为 DN 06 至 DN 25 时，需对其扩径后也可适用)
温度传感器	已自带 PT1000 型温度传感器，集成于探杆支架中
测量范围
电导率测量	0.05 μS/cm 至 10 mS/cm
温度测量	-20 至 +100 °C
性能数据
测量误差	测量值的 ±3% (电导率)，±1 °C (温度)
测量范围分辨率	1 nS/cm
电气参数
电源	根据 UL/EN 62368-1 标准的有限电源
DC极性反接保护	有
过压保护	有
介质参数
液体温度	G 1½ PVC套接螺母: 0 至 +50 °C G 1½ PVDF套接螺母: -20 至 +100 °C (受所用适配器的限制)
液体压力	最大 PN 16
环境与安装
环境温度	运行和存放: -10 至 +60 °C
相对湿度	≤85%, 不冷凝
防护等级	IP65 和 IP67 (符合 IEC/EN 60529 标准)

WARNING

当设备安装在潮湿环境或室外时，最大允许电压为 35 V DC 而不是 36 V DC。

尺寸

ELEMENT 标准版本 (C = 1 cm-1)

ELEMENT 标准版本 (C = 0.1 cm-1)

性能说明

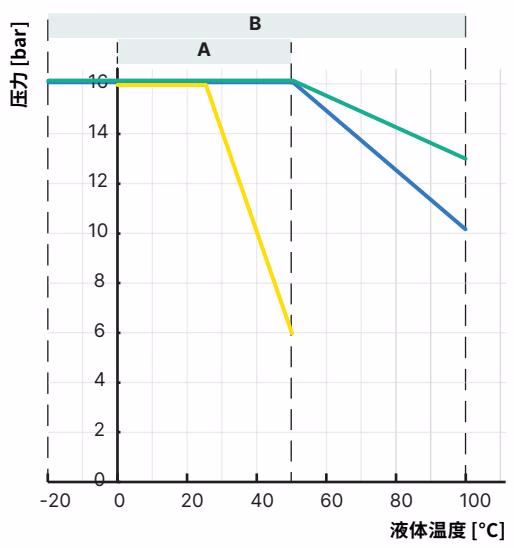

压力温度图

测量原理

溶液电导率的定义是传导电流的能力。电荷载体是离子（例如溶解的盐或酸）。在本设备中，测量单元由两根金属电极组成，这两根电极以固定间距排列，且其面积已知。测得的电流是溶液中所含离子数量的直接函数。电导率可以用欧姆定律计算出来。

所谓的电极常数用来补偿电极的几何形状对测量值的影响：电导率[S/cm] = 测量值[S] × 电极常数[1/cm]。

应根据测量范围和介质选择传感器。该测量仪可以为2线制设备或3线制设备，需要 14 V DC 或 12 V DC 最高 36 V DC 电压。提供 4 至 20 mA 标准信号，该标准信号与电导率和/或液体温度成正比，可作为输出信号。

安装提示

8222型 ELEMENT 电导率测量仪可安装在任何带 G 1½ 外螺纹的传感器适配器/接头上，只需拧紧 G 1½ 锁紧螺母即可。请根据测量仪器的具体要求以及适配器的材料（温度和压力）选择合适的适配器，并将其安装在管路中。

TIP

为了能够可靠地测量，必须避免气泡，安装位置必须保证传感器持续和完全浸入液体中。
