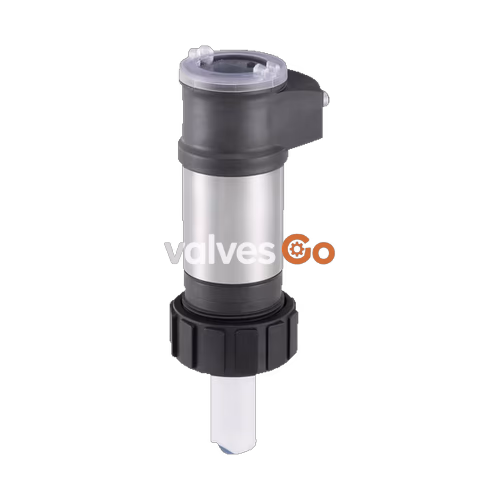

宝德（Burkert）561864 Type 8026 是一款采用 ELEMENT 设计的明轮插入式流量计，专为测量无颗粒液体的流量而设计。该设备与 Bürkert Type S020 插入式接头兼容，支持 DN 20 至 DN 400 的管道直径。其最大工作压力为 PN 10，可处理 -15 °C 至 100 °C 的流体温度。此特定型号配备 14-36 V DC 电源、短款 PVDF 传感器以及三个可配置输出（两个 NPN/PNP 晶体管输出和一个 4-20 mA 电流输出）。设备包含一个带背光的可拆卸显示/配置模块，用于显示流量和两个累积量。

当液体流经管道时，带有 4 个内置磁铁的明轮会发生旋转，从而在霍尔传感器中产生测量信号。调频感应电压与流体的流速成正比。通过特定于每种管道的 K 系数，可将此频率转换为流量或体积。

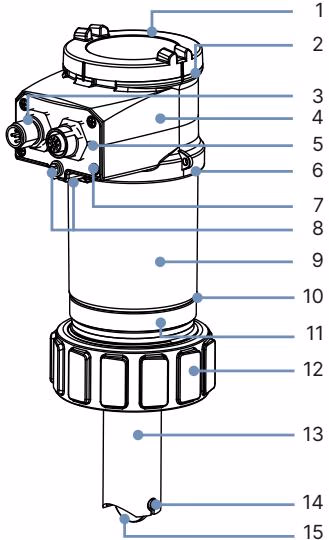

材质规格

该设备采用适用于中性或弱腐蚀性流体的材料制造。接液部件包括 PVDF 传感器电枢和明轮、陶瓷（Al2O3）轴和轴承，以及 FKM 密封件。

编号	元件	材质
1	盖板	PC
2	密封件	硅胶
3	圆形连接器（母/公 M12）	镀镍黄铜
4	外壳（顶部）	PPS
5	连接器支架	PPS CF30
6	密封件	EPDM
7	螺钉	不锈钢 1.4301 (304)
8	接地端子和螺钉	不锈钢 1.4401 (316)
9	外壳（主体）	不锈钢
10	密封件	EPDM
11	外壳（底座）	PPS
12	锁紧螺母	PC
13	传感器电枢	PVDF
14	轴和轴承	陶瓷 (Al2O3)
15	明轮	PVDF

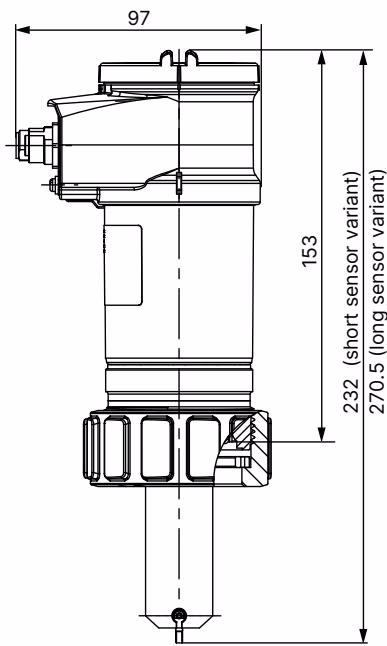

尺寸

流量探头的长度取决于所使用的 Type S020 插入式接头及其公称直径。

安装指南

WARNING

该设备不适用于气态介质和蒸汽。固体颗粒的最大比例为 1%，最大颗粒尺寸为 0.5 mm。

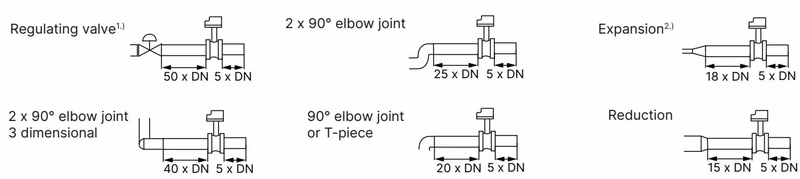

必须遵守传感器上游和下游的最小直管段距离，以确保平稳的流动条件。这些稳定距离取决于管道的设计。为了获得最佳精度，可能需要增加这些距离或安装流动调节器（参考 EN ISO 5167-1）。

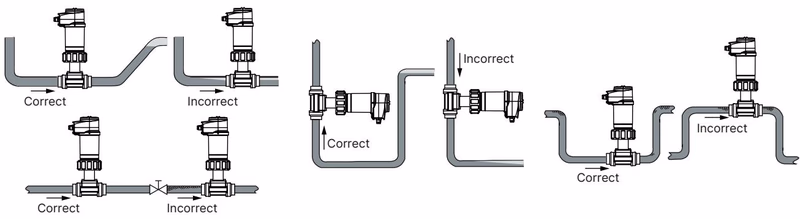

设备可安装在水平或垂直管道中，但必须满足以下条件：

• 靠近设备的管道部分必须始终充满流体。
• 管道设计必须确保在任何时候都不会在设备附近的介质中形成气泡或气蚀。

TIP

将接头安装在管道中时，使设备的明轮轴处于水平位置，以确保最佳测量精度。

接线与电气连接

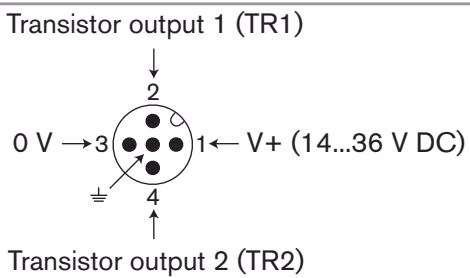

561864 型号具有 3 个可配置输出（2 个 NPN/PNP 晶体管输出和 1 个 4-20 mA 电流输出，2 线制），通过 5 针 M12 公头连接器进行连接。

引脚（M12 连接器）	线缆颜色
1	棕色
2	白色
3	蓝色
4	黑色
5	绿/黄或灰色

为确保安装的等电位性，请将各个接地点连接在一起以消除电位差。如果设备安装在塑料管道上，请将尽可能靠近设备的金属设备（如泵或阀门）接地在一起。

显示与配置

可拆卸的显示/配置模块配备 128 × 64 灰色点阵背光屏幕。该模块用于设备配置，包括设置参数、配置显示信息、输入访问代码以及通过 Teach-In 进行自动校准。配置完成后，设备在没有显示模块的情况下也能正常运行。
