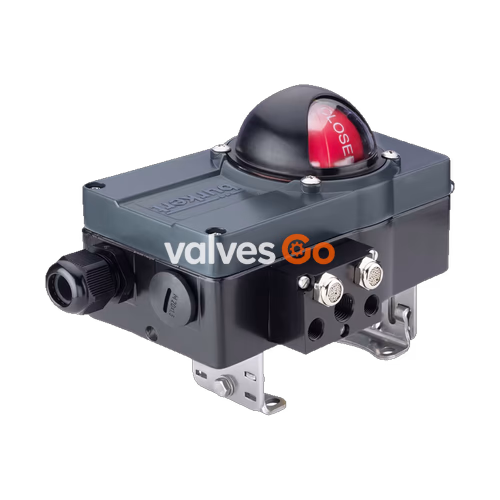

宝德（BURKERT）773140（1061型）是一款专为气动角行程执行器设计的位置反馈单元。它将位置反馈指示器和电磁阀的功能集成在一个紧凑的外壳中。该特定型号采用机电反馈（微动开关）并集成了一个 5/2 通电磁阀。它非常适合与 2051 型和 2052 型等气动角行程执行器配合使用。尺寸可调的安装支架使其能够适配不同尺寸的执行器，提供可靠的开关位置反馈和执行器控制。
通用技术数据
| 属性 | 参数值 |
|---|---|
| 外壳材质 | 铝 |
| 密封材质 | PUR |
| 底座（粉末涂层） | RAL9005 |
| 顶盖（粉末涂层） | RAL7016 |
| 指示罩 | 聚碳酸酯 |
| 开关精度 | <1.5° |
| 支架 | 可调孔距：80/130 mm x 30 mm，高度：20/30 mm |
| 防护等级 | IP65（符合 EN 60529） |
773140 型号规格
该型号配置有机电反馈和 5/2 通电磁阀。
| 技术数据 | 参数值 |
|---|---|
| 限位开关制造商 | Crouzet |
| 限位开关类型 | 83.161.301 微动开关 |
| 开关容量 | 4 A, 230 V AC/DC |
| 触点 | 银镍合金 |
| 系统连接 | M20 × 1.5 电缆密封套（夹紧范围 8...13 mm） |
| 端子 | 螺钉式端子，最大 2.5 mm² |
| 环境温度 | -10 °C...55 °C |
| 电磁阀类型 | 6525 型（订货号 302828） |
| 通道数 | 5/2 |
| 工作电压 | 24 V DC |
| 额定功率 | 0.8 W |
| 通径 | 4 mm |
| 供气/排气接口 | G 1/4, G 1/8 |

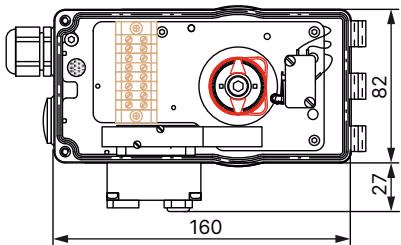

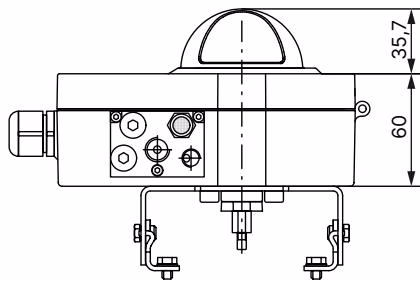

尺寸
除另有说明外，尺寸单位均为 mm。

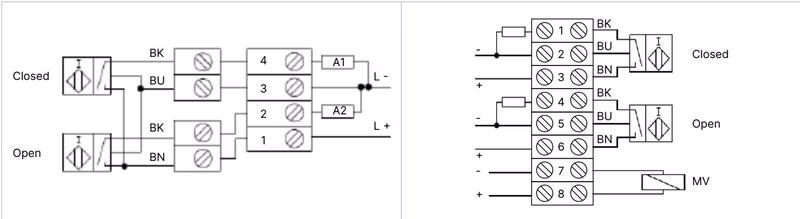

端子接线图
组装说明
受伤风险
盒内部的电气元件带有危险电压。此外，某些旋转部件存在夹伤风险。请勿在操作时打开外壳！
- 将执行器置于完全“打开”或“关闭”的位置。
- 关闭 (Closed)： 阀门关闭，通道位置与执行器纵轴平行。
- 打开 (Open)： 阀门打开，通道位置朝向执行器轴线。
- 使模块轴线与执行器对齐。
- 设备必须接地。
- 使用支架将反馈盒安装在执行器或阀门上并固定。
- 连接控制单元。
使用 M20x1.5 电缆密封套的系统连接： 将系统电缆穿过电缆密封套，并将单根导线连接到端子排上。确保电源线有足够的夹紧力！
调节开关点
出厂时，模块的调节方式如下：
- 关闭开关点： 阀门/执行器位置在 2° 至 6° 之间
- 打开开关点： 阀门/执行器位置在 84° 至 88° 之间
如果需要重新调节，请按以下步骤操作：
- 拧松盖板螺钉并打开外壳。
- “关闭”位置： 持续按下下部开关凸轮 (1) 并转动它 (2)，直到微动开关被触发。
- “打开”位置： 持续按下上部开关凸轮 (1) 并转动它 (2)，直到微动开关被触发。
- 关闭外壳。（螺钉的紧固扭矩：1.4 Nm）
电磁阀
该限位开关盒配备了一个集成的 5/2 通电磁阀。它已在端子排上完成接线，这意味着电源电压通过系统连接提供。

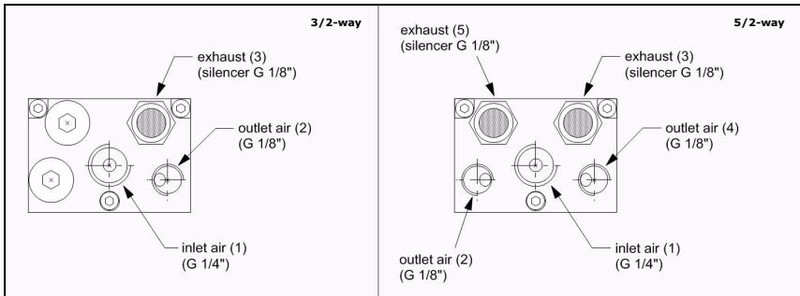

电磁阀的气动连接通过外部连接块实现。连接类型如附图所示。
维护
长期在户外使用可能会导致密封件随时间推移变脆。只有在反馈盒防漏的情况下才能保证安全运行。应至少每五年检查一次密封件，必要时进行更换。密封件只能由合格人员更换。
