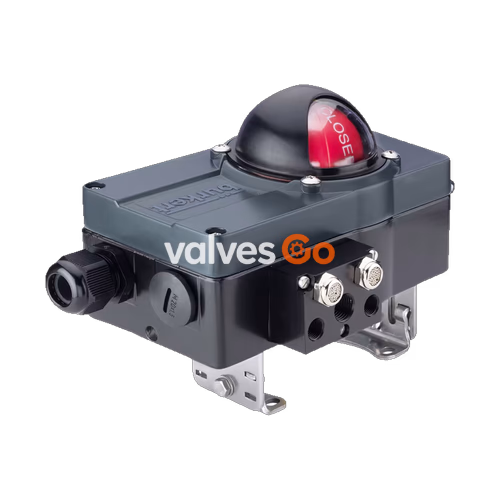

宝德（BURKERT）773288 1061型将位置反馈指示器和电磁阀的功能集成在一个紧凑的控制盒中。它非常适合与 2051 型和 2052 型等气动角行程执行器配合使用。该特定型号配备带 AS-Interface 插入式板卡的机电式反馈装置、集成的两位三通电磁阀以及 M12 4针连接器。其可调式安装支架使其能够适配不同尺寸的执行器。
通用技术数据
| 特性 | 规格 |
|---|---|
| 外壳材质 | 铝 |
| 密封材质 | PUR |
| 底座 / 盖板 | RAL9005 (粉末涂层) / RAL7016 (粉末涂层) |
| 视窗罩 | 聚碳酸酯 (Polycarbonate) |
| 开关精度 | < 1.5° |
| 安装支架 | 可调孔距：80/130 mm x 30 mm，高度：20/30 mm |
| 防护等级 | IP65 (符合 EN 60529) |
机电式反馈与 AS-Interface
| 组件 | 规格 |
|---|---|
| 限位开关 | Crouzet 83.161.8 微动开关 |
| 触点 | 镀金 |
| 插入式板卡 | ASi，2 个输入，1 个输出 |
| 工作电压 | 26.5...31 V DC |
| 系统连接 | M12 插头，公头，4针 |
| 环境温度 | -10 °C...55 °C |
集成电磁阀 (两位三通)
| 特性 | 规格 |
|---|---|
| Bürkert 型号 | 6524 型 |
| 通道数 | 3/2 (两位三通) |
| 工作电压 | 24 V DC |
| 额定功率 | 0.8 W |
| 通径 | 4 mm |
| 进气/排气接口 | G 1/4, G 1/8 |

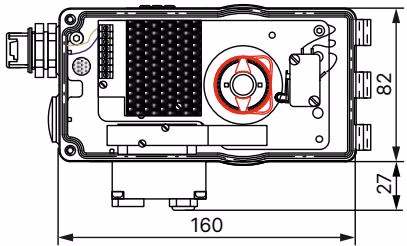

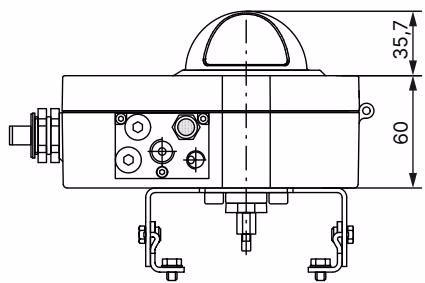

尺寸
除另有说明外，尺寸单位均为 mm。

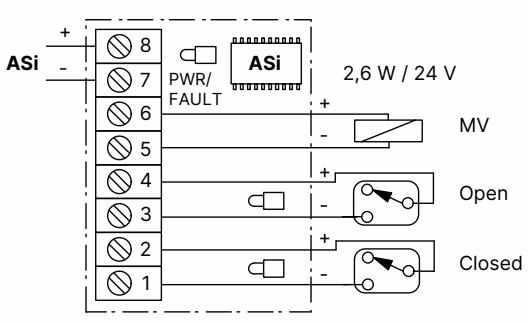

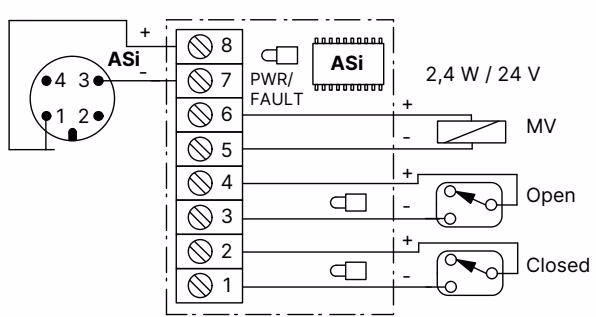

端子接线图
组装说明
受伤风险
控制盒内部的电气元件带有危险电压。此外，旋转部件存在夹伤风险。请勿在运行期间打开外壳！
- 将执行器移动到完全“打开”或“关闭”的位置。
- 关闭 (Closed)：阀门关闭，通道位置与执行器纵轴平行。
- 打开 (Open)：阀门打开，通道位置朝向执行器轴线。
- 使模块的轴线与执行器对齐。
- 设备必须接地。
- 使用支架将控制盒安装在执行器或阀门上并固定。
- 连接控制单元。连接匹配的 4 针 M12 连接器。
调整开关点
出厂时，模块的调整如下：
- 关闭开关点：阀门/执行器位置在 2° 至 6° 之间
- 打开开关点：阀门/执行器位置在 84° 至 88° 之间
如果需要重新调整：
- 拧松盖板螺钉并打开外壳。
- “关闭”位置：持续按下下部开关凸轮 (1) 并转动它 (2)，直到微动开关被触发。
- “打开”位置：持续按下上部开关凸轮 (1) 并转动它 (2)，直到微动开关被触发。
- 关闭外壳。（螺钉的紧固扭矩：1.4 Nm）

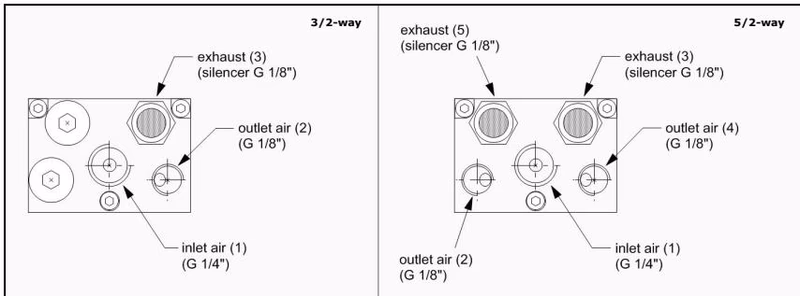

电磁阀气动连接
集成的两位三通电磁阀已在端子排上完成接线，这意味着电源电压通过系统连接提供。电磁阀的气动连接通过外部连接块实现。
维护
维护建议
长期的户外使用可能会导致密封件随时间老化变脆。只有在控制盒密封良好的情况下才能保证安全运行。应至少每五年由专业人员检查一次密封件，必要时进行更换。
