PN10

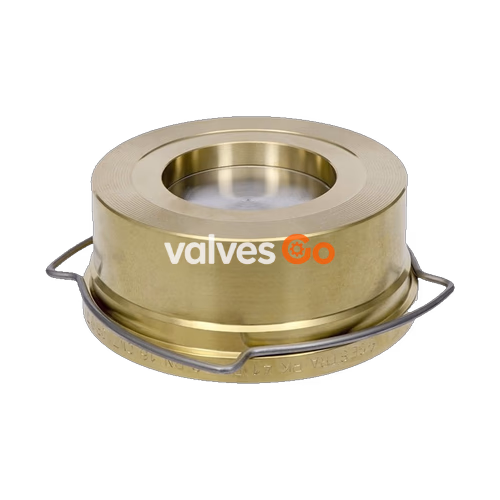

杰斯特拉 GESTRA RK 41 是一款通用的 DISCO 对夹式止回阀，设计用于夹在符合 DIN、BS 和 ASME 标准的法兰之间。该阀门适用于液体、气体和蒸汽介质，为工业管道系统提供可靠的倒流防止功能。配有关闭弹簧的型号可以在任意位置安装；不带弹簧的型号仅限用于流向自下而上的垂直管道。
压力与温度等级
| 型号 | 温度 [°C] | -10 | 120 | 150 | 180 | 200 | 250 | 300 | 设计 |
|---|---|---|---|---|---|---|---|---|---|
| DN 15-100 | 压力 [barg] | 16.0 | 16.0 | 16.0 | 16.0 | 13.5 | - | - | 金属密封 |
| DN 125-200 | 压力 [barg] | 16.0 | 16.0 | 14.4 | 13.4 | 12.8 | 11.2 | 9.6 | 金属密封 |
材质规格
| 部件 | DN 15 – 100 (½ – 4") | DN 125 - 200 (5 – 8") |
|---|---|---|
| 阀体 | 黄铜 (CW617N) | 灰铸铁 (5.1301) |
| 阀瓣/阀芯 | 不锈钢 (1.4571) | 铬钢 (1.4006) |
| 弹簧 | 不锈钢 (1.4571) | 不锈钢 (1.4571) |
| 导向/阀座 | 黄铜 (CW617N) | 铬钢 (1.4107) |
阀座密封形式
- 金属对金属 (标准): 适用于蒸汽、液体和气体。泄漏率等级 D (EN 12266-1)。
- EPDM (三元乙丙橡胶): 适用于水、冷凝液和最高 150°C 的蒸汽。泄漏率等级 A。
- FPM (氟橡胶): 适用于空气和最高 200°C 的非危险气体。泄漏率等级 A。
开启压力
| 公称通径 [mm] | 无弹簧 (↑) | 带弹簧 (↑) | 带弹簧 (→) | 带弹簧 (↓) |
|---|---|---|---|---|
| 15-25 | 2.5 mbar | 10.0 mbar | 7.5 mbar | 5.0 mbar |
| 50 | 4.5 mbar | 14.0 mbar | 9.5 mbar | 5.0 mbar |
| 100 | 6.5 mbar | 18.0 mbar | 11.5 mbar | 5.0 mbar |
| 200 | 11.2 mbar | 32.4 mbar | 22.2 mbar | 10.0 mbar |
特殊弹簧
可根据要求提供特定开启压力（20 至 1000 mbar）的定制弹簧，以满足特殊的工艺需求。
流量动力学

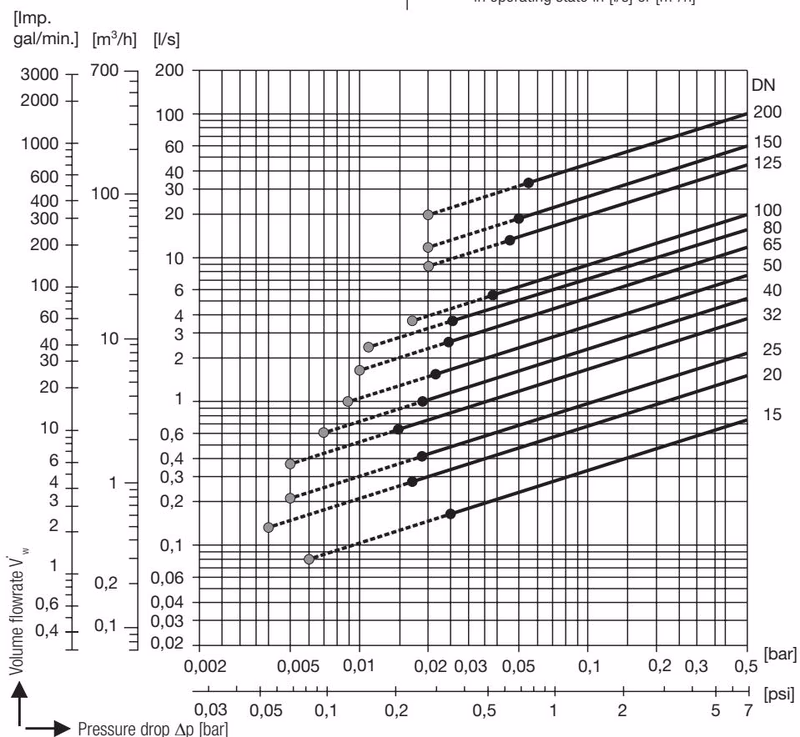

为确保稳定运行，最小体积流量必须足以使阀瓣保持在完全开启位置。请根据您的具体介质密度（ρ）和运行状态参考压力降图表中的“完全开启/稳定范围”部分。
安装指南
- 对中安装: DN 15-100 型号配有螺旋中心定位环，确保精确对齐。DN 125-200 型号通过适配的阀体直径实现自对中。
- 流向确认: 确保阀体上的流向箭头与管道实际流向一致。在水平管道安装时，阀瓣必须均匀地靠在两条导轨上。
- 吊环螺栓: 大尺寸单元（DN 125-200）配有吊环螺栓，方便在法兰之间进行吊装和定位。
