简介

CVS10 弹簧嵌入式洁净型止回阀，采用 316L 不锈钢制造而成，其作用是防止管线中的流体倒流。金属阀座的 CVS10 在食品、医药和制药行业得到广泛应用，主要设计用于软阀座不适用的蒸汽和其他恶劣应用。

注：水、过程流体和气体应用可选用带 EPDM、Viton 或 FEP-Silicone 软密封阀座的版本（详见 TI-P029-10 技术资料）。

可选项及表面处理

• CVS10-1：内表面抛光至 0.5 μm Ra (20 μin，符合 ASME BPE SF1)，外表面抛光至 0.8 μm Ra (31 μin)，金属阀座。
• CVS10-2：内表面电抛光至 0.38 μm Ra (15 μin，符合 ASME BPE SF4)，外表面抛光至 0.8 μm Ra (31 μin)，金属阀座。

CVS10-1 和 CVS10-2 均带有后缀 “M” 以表示金属阀头/阀座。例如，CVS10-2M 表示带有电抛光内表面和金属阀头/阀座的 CVS10。

标准与证书

• CVS10 完全符合欧洲压力设备指令 2014/68/EU (旧版 97/23/EC)。
• CVS10 的设计符合 ASME BPE 标准。
• 关断标准：金属阀座 CVS10 的关断标准符合 EN 12266-1: 2003 Rate D。

可提供的证书（订购时需注明）：

• EN 10204 3.1 材质证书。
• 典型的表面抛光证书。

包装标准

产品与其他非不锈钢产品隔离，在洁净环境中单独包装，并符合 ASME BPE 标准。进出口连接端用盖帽密封，整个阀门密封于塑料袋内后装箱，以避免灰尘进入。

口径和连接管道

• 口径：Type A (1/2" 和 3/4") / Type B (1" 和 1-1/2")，以及 2"。DN15 至 DN50。
• 连接方式：
  • ASME BPE 卫生卡箍：Type A (1/2" 和 3/4") / Type B (1" 和 1-1/2") 及 2"。
  • DIN 32676 卫生卡箍：Series A / Series 2，口径 DN15 至 DN50。

注：如需要，也可提供其他连接方式、口径和开启压力，请单独咨询。

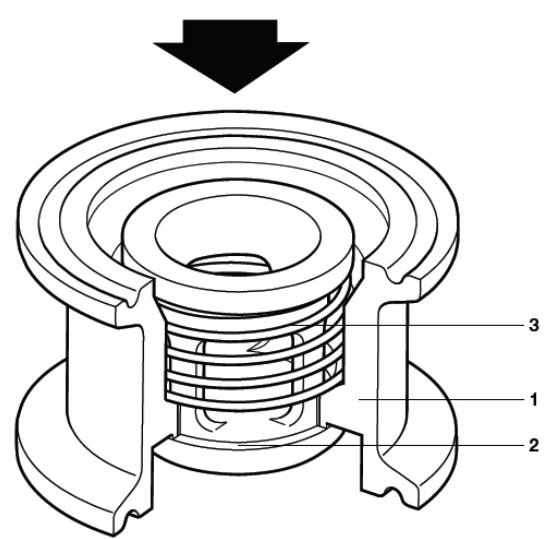

材质明细

序号	部件	材料
1	阀体	316L 不锈钢
2	阀头	316L 不锈钢
3	弹簧	316 不锈钢

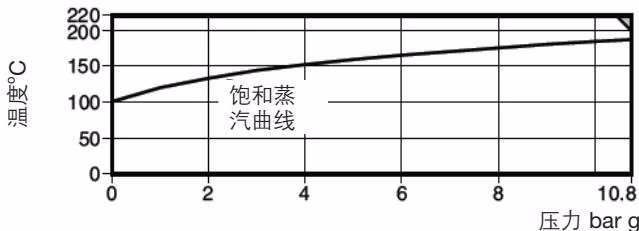

压力/温度限制

阀体设计条件	PN10
PMA 最大允许压力	10 bar g @ 220 °C
TMA 最大允许温度	220 °C @ 10 bar g
最低允许温度	-254 °C
PMO 饱和蒸汽最大工作压力	10 bar g
TMO 最大工作温度	220 °C @ 10 bar g
最低工作温度	0 °C
设计最大冷态水压试验压力	15 bar g

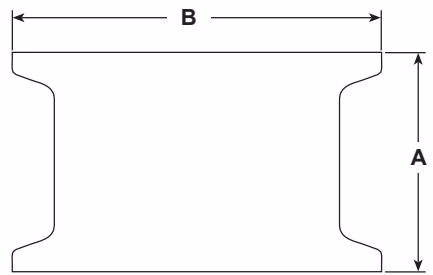

尺寸与重量 (近似值)

洁净型卡箍，尺寸单位：mm (英寸)，重量单位：kg (lbs)

口径 ASME	口径 DIN	A (ASME)	B (ASME)	B (DIN)	重量
1/2"	DN15	40 (1.6)	25.0 (0.98)	34.0 (1.34)	0.5 (1.10)
3/4"	DN20	40 (1.6)	25.0 (0.98)	34.0 (1.34)	0.5 (1.10)
1"	DN25	25 (0.98)	50.39 (1.98)	50.5 (1.99)	0.6 (1.32)
1-1/2"	DN40	30 (1.2)	50.39 (1.98)	50.5 (1.99)	0.9 (1.98)
2"	DN50	35 (1.4)	63.91 (2.51)	64.0 (2.52)	1.2 (2.65)

Kv 值

口径	1/2"	3/4"	1"	1-1/2"	2"
Kv	2	2	4	8	18

转换公式: Cv (UK) = Kv × 0.963 Cv (US) = Kv × 1.156

开启压力 (mbar)

零流量差压 (mbar)：

流向	1/2"	3/4"	1"	1-1/2"	2"
→ (水平)	35	35	35	35	35
↑ (垂直向上)	39	39	39	39	39
↓ (垂直向下)	31	31	31	31	31

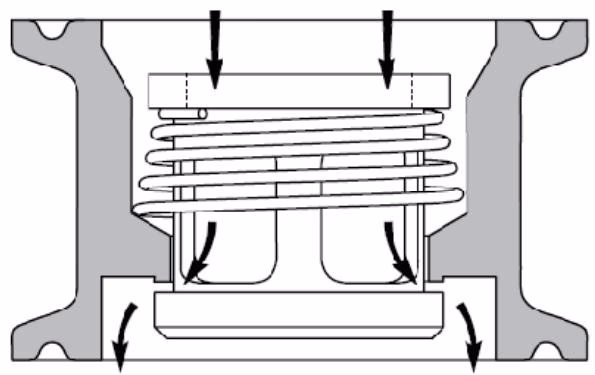

运行与动作原理

阀门依靠流体的压力开启。当流体停止流动时，弹簧会在流体发生倒流之前迅速关闭阀门。

安装与维护

详细信息请参考随产品一起提供的安装和维修指南 (IM-P029-11)。

备件说明： 本产品为一体式设计，不提供任何可供更换的备件。

订购说明

举例：1 套 Spirax Sarco 1" CVS10-1M 洁净型止回阀，金属阀座，ASME BPE 卫生卡箍连接，内表面抛光精度为 0.5 微米 Ra (20 微英寸)。需提供完整的认证资料包。
