PN6

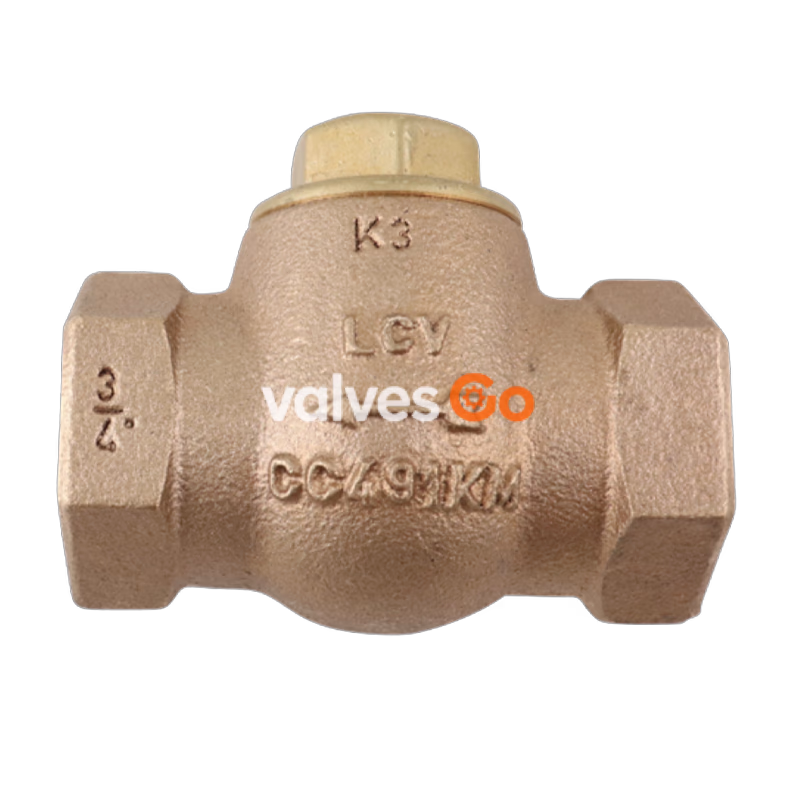

产品概述
LCV1 青铜材质升降式止回阀安装于水平管道防止回流。
标准与认证
- 标准: 该产品完全符合 EU 压力指令/UK 压力设备（安全）规范
- 认证: 该产品可提供材质证书 EN 10204 2.2
- 注：如需证书请在订购时注明
口径和管道连接
- BSP 或 NPT 螺纹连接:
- ½", ¾", 1", 1¼", 1½", 2"
工作范围 / 压力温度限制
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN16 |
| PMA 最大允许压力 | 16 bar g @ 180°C |
| TMA 最高允许温度 | 250°C @ 8 bar g |
| 最低允许温度 | -29°C |
| PMO 最大饱和蒸汽压力 | 14 bar g |
| TMO 最高工作温度 | 250°C @ 8 bar g |
| 最低工作温度 | 0°C |
注：更低工作温度请咨询斯派莎克
设计最大冷态水压试验压力: 28 bar g
注意事项

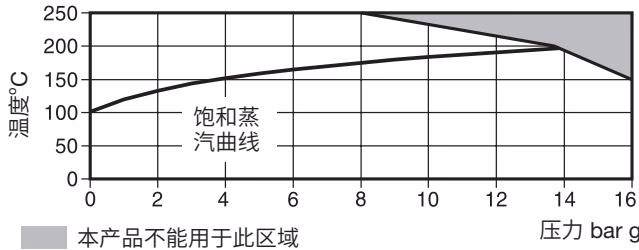

本产品不能用于图中阴影区域。
Kv 值
| 口径 | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
|---|---|---|---|---|---|---|
| Kv | 1.9 | 4.3 | 8.5 | 11.9 | 18.8 | 30.8 |
转换公式: Cv (UK) = Kv × 0.963 | Cv (US) = Kv × 1.156
开启压力 (无弹簧)
| 口径 | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
|---|---|---|---|---|---|---|
| mbar | 6.2 | 7.4 | 6.5 | 7.1 | 7.1 | 6.9 |
当安装弹簧时，开启压力与弹簧强度相同。

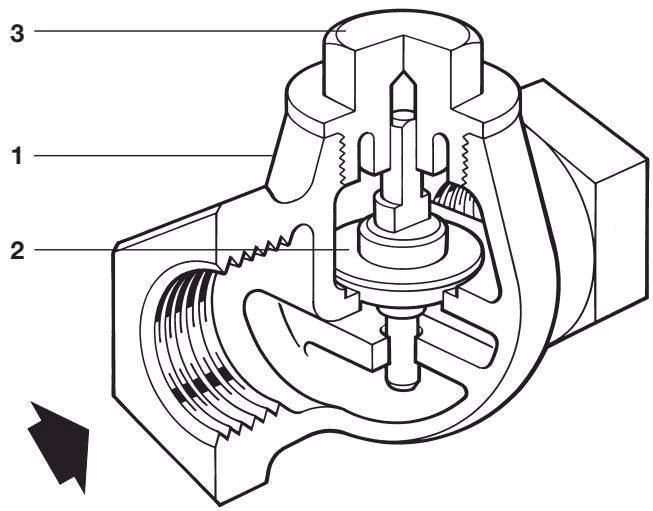

材质明细
| 序号 | 部件 | 材料 |
|---|---|---|
| 1 | 阀体 | EN 1982 CC491K |
| 2 | 锥体 | 黄铜 BS 2874 CZ 114 |
| 3 | 阀帽 | 黄铜 EN 12165 CW617N |
| 4* | 弹簧 | 不锈钢 BS 2056 302 S26 |
注：图中未标出
尺寸与重量 (近似值 mm 和 kg)
| 口径 | A | B | D | 重量 |
|---|---|---|---|---|
| ½" | 52 | 46 | 36 | 0.2 |
| ¾" | 71 | 58 | 41 | 0.5 |
| 1" | 86 | 71 | 56 | 0.8 |
| 1¼" | 108 | 71 | 56 | 0.8 |
| 1½" | 106 | 91 | 71 | 1.9 |
| 2" | 131 | 104 | 86 | 2.7 |
安全信息、安装和维护
详见随产品提供的安装与维修指南 (IM-P029-06)。
安装说明: 水平安装，流向按阀体上箭头所示。
处理
该产品可循环利用，处理得当不会造成环境危害。
备件
本产品不提供备件。
订购说明
例： 1 - 斯派莎克 1¼" LCV1 升降式止回阀，BSP 螺纹连接。
