产品概述

斯派莎克 Spirax Sarco BVA300系列气动旋转型执行器是专为其各类球阀打造的驱动装置，广泛应用于多种工业场景。该系列执行器具备双向行程限制功能，可实现90º±5º的精准转动，搭配全新BVL-X连接件（带加长阀杆），确保与斯派莎克球阀的可靠连接与高效传动。

执行器适配的斯派莎克球阀涵盖三大类：

• 三段式球阀：M10F ISO, M10Hi ISO, M10HPi ISO, M10HTi ISO, M10Pi ISO, M10Si ISO, M10Ti ISO, M10Vi ISO, M15i ISO, M70i ISO 和 M80i ISO
• 二段式球阀：M31S ISO, M31V ISO, M33F ISO, M33H ISO, M33HT ISO, M33S ISO, M33T ISO 和 M33V ISO
• 一段式球阀：M21Fi ISO, M21Hi ISO, M21HTi ISO, M21Si ISO, M21Ti ISO, M21Vi ISO, M40Fi ISO, M40Hi ISO, M40HTi ISO, M40Si ISO, M40Ti ISO, M40Vi ISO 和 M45i ISO

核心优势

• 双向行程限制：90º±5º精准转动，确保阀门可靠启闭
• 双/单作用可选：双作用（D型）和单作用弹簧复位式（S型）满足不同控制需求
• 工业级防护：限位开关盒IP67，电磁阀IP65
• 宽温度范围：-30°C至100°C，可定制其他温度范围

技术参数

基础参数

参数项	规格详情
最大压力	8 bar g
最小压力	3 bar g
标准操作压力	3, 4, 5 或 6 bar g
操作温度范围	-30°C - 100°C（可提供其他温度范围定制型号）
旋转角度	90°±5°
转向规则	"A"孔加压时逆时针旋转
工作介质	干净、干燥的压缩空气；非腐蚀性气体；轻质油（必须与“O”型圈材质兼容）
进气接口	NAMUR G ¼" DIN

可选配件参数

限位开关盒

型号	类型	规格详情	防护/防爆等级
LSB31	接触开关	2 x SPDT	标准IP67
LSB71	接触开关	2 x SPDT	隔爆 Exd IIC T6
LSB32	接近传感器	10 - 30 Vdc 3线制（NPN）	标准IP67
LSB72	接近传感器	10 - 30 Vdc 3线制（NPN）	隔爆 Exd IIC T6
LSB33	接近传感器	8 Vdc 2线制	标准IP67
LSB73	接近传感器	8 Vdc 2线制	隔爆 Exd IIC T6
LSB34	接近传感器	5 - 60 Vdc 2线制	标准IP67
LSB74	接近传感器	5 - 60 Vdc 2线制	隔爆 Exd IIC T6

电磁阀

类型	适用执行器	线圈电压选项	防护等级	备注
3/2 NAMUR	单作用执行器	220VAC、110VAC、24VAC/dc	IP65	可提供防爆型
5/2 NAMUR	双作用执行器	220VAC、110VAC、24VAC/dc	IP65	可提供防爆型

材质明细

执行器主体材质

序号	部件名称	材质
1	阀体	阳极硬化铝

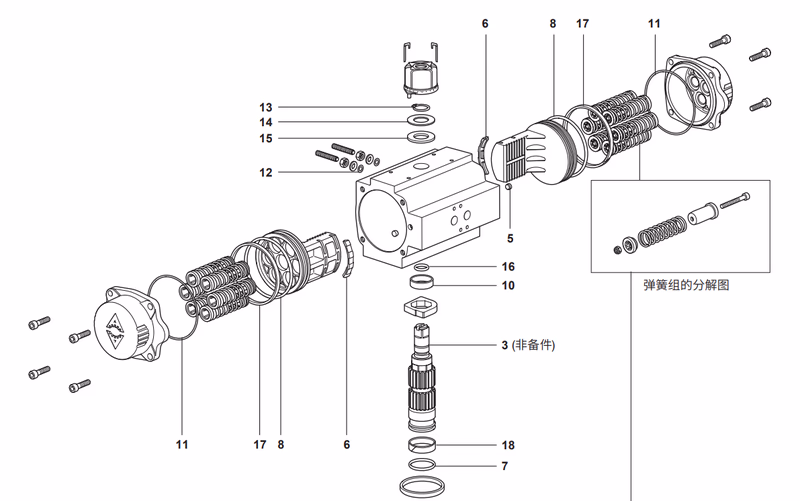

3	小齿轮（第3页的备件图中清楚显示）	镀镍碳钢
4	端盖	环氧树脂铝
20	螺栓	不锈钢
21	指示盖	聚酰胺尼龙
22	彩色标识	聚酰胺尼龙

BVL-X连接组件材质

部件名称	材质
框架	AISI 304不锈钢
阀杆适配器	AISI 304不锈钢
框架-执行器安装螺丝	不锈钢
框架-阀门安装螺丝	不锈钢
垫圈	不锈钢
阀杆螺母	不锈钢

产品结构

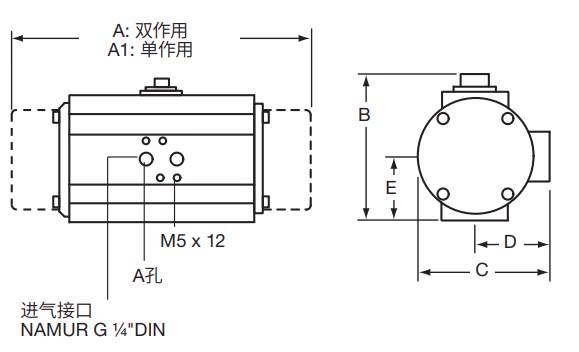

尺寸与重量

尺寸/重量（近似）mm/kg

型号	A1	A	B	C	D	E	重量（单作用）	重量（双作用）
BVA310	163	145	96	76	48	34	1.6	1.4
BVA315	195	158	115	91	56	45	2.3	2.1
BVA320	217	177	137	111	66	55	3.7	3.0
BVA325	258	196	147	122	71	60	4.8	3.8
BVA330	299	225	165	136	78	70	7.3	5.6
BVA335	349	273	182	153	86	80	10.8	8.5
BVA340	397	304	199	173	96	85	15.4	11.2
BVA345	473	372	221	192	106	98	22.2	16.9
BVA350	560	439	249	213	116	114	34.3	25.8
BVA355	601	461	280	243	131	130	46.0	32.5
BVA357	698	504	313	276	148	147	66.0	49.1
BVA360	738	518	383	356	178	177	99.9	69.6
BVA365	940	630	434	415	213	201	183.0	129.4

弹簧数量选择

根据供气压力的不同，BVA执行器具有不同的弹簧配置，详细信息见IM-P372-24。

BVA	S/4	S/6	S/8	S/10	S/12	S/14
310	●	●	●	-	-	-
315 - 365	-	-	●	●	●	●

例：BVA325S/10有10根弹簧。

安装注意事项

• 执行器通过BVL_X连接组件与斯派莎克球阀固定，安装螺丝均采用不锈钢材质
• 电磁阀与限位开关盒可根据实际控制需求选配
• 安装位置需便于操作与维护，且符合相关安全规范

典型安装

安装组件构成

• A：BVA300系列执行器
• B：Spirax Sarco球阀
• C：连接件（BVL_X）
• D：电磁阀
• E：限位开关盒

安装说明

执行器通过BVL_X连接组件与斯派莎克球阀固定，安装螺丝均采用不锈钢材质，确保连接强度与耐腐蚀性。电磁阀与限位开关盒可根据实际控制需求选配，安装位置需便于操作与维护，且符合相关安全规范。

选型指南

选型原则

选择BVA300系列执行器时，需根据配套的Spirax Sarco球阀型号、工作压力（3/4/5/6 bar g）及作用类型（双作用/单作用），参考以下选型表确定合适的执行器型号与连接件型号。未在表中列出的阀门，请联系斯派莎克获取选型支持。

用于三段式球阀的选型表

1. M10Vi ISO、M10Si ISO和M10Ti ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	300X	310S/4	300X
½" RB - ⅜" FB	310D	300X	310S/4	300X
¾" RB - ½" FB	310D	300X	315S/8	300X
1" RB - ¾" FB	315D	302X	320S/8	303X
1¼" RB - 1" FB	320D	311X	325S/8	311X
1½" RB - 1¼" FB	330D	305X	340S/8	316X
2" RB - 1½" FB	330D	306X	340S/8	307X
2½" RB - 2" FB	335D	309X	340S/8	309X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	300X	310S/6	300X
½" RB - ⅜" FB	310D	300X	310S/6	300X
¾" RB - ½" FB	310D	300X	315S/10	300X
1" RB - ¾" FB	315D	302X	320S/10	303X
1¼" RB - 1" FB	315D	310X	320S/10	311X
1½" RB - 1¼" FB	325D	305X	335S/10	316X
2" RB - 1½" FB	325D	306X	335S/10	307X
2½" RB - 2" FB	330D	308X	340S/10	309X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	300X	310S/6	300X
½" RB - ⅜" FB	310D	300X	310S/6	300X
¾" RB - ½" FB	310D	300X	310S/6	300X
1" RB - ¾" FB	315D	302X	320S/12	303X
1¼" RB - 1" FB	315D	310X	320S/12	311X
1½" RB - 1¼" FB	320D	305X	330S/12	305X
2" RB - 1½" FB	325D	306X	335S/12	307X
2½" RB - 2" FB	325D	308X	335S/12	309X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	300X	310S/8	300X
½" RB - ⅜" FB	310D	300X	310S/8	300X
¾" RB - ½" FB	310D	300X	310S/8	300X
1" RB - ¾" FB	310D	302X	315S/14	302X
1¼" RB - 1" FB	315D	310X	320S/14	311X
1½" RB - 1¼" FB	320D	305X	330S/14	305X
2" RB - 1½" FB	320D	306X	330S/14	306X
2½" RB - 2" FB	325D	308X	335S/14	309X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

2. M10Hi ISO和M10HTi ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	315D	490X	320S/8	491X
½" RB - ⅜" FB	315D	490X	320S/8	491X
¾" RB - ½" FB	315D	490X	325S/8	491X
1" RB - ¾" FB	320D	493X	330S/8	493X
1¼" RB - 1" FB	325D	494X	340S/8	495X
1½" RB - 1¼" FB	330D	496X	340S/8	497X
2" RB - 1½" FB	330D	498X	340S/8	499X
2½" RB - 2" FB	335D	502X	345S/8	503X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	320S/10	491X
½" RB - ⅜" FB	310D	490X	320S/10	491X
¾" RB - ½" FB	315D	490X	320S/10	491X
1" RB - ¾" FB	320D	493X	325S/10	493X
1¼" RB - 1" FB	325D	494X	335S/10	495X
1½" RB - 1¼" FB	325D	496X	335S/10	497X
2" RB - 1½" FB	330D	498X	340S/10	499X
2½" RB - 2" FB	335D	502X	340S/10	502X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	315S/12	490X
½" RB - ⅜" FB	310D	490X	315S/12	490X
¾" RB - ½" FB	315D	490X	320S/12	491X
1" RB - ¾" FB	315D	492X	325S/12	493X
1¼" RB - 1" FB	320D	494X	330S/12	494X
1½" RB - 1¼" FB	325D	496X	335S/12	497X
2" RB - 1½" FB	325D	498X	335S/12	499X
2½" RB - 2" FB	330D	505X	335S/12	502X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	315S/14	490X
½" RB - ⅜" FB	310D	490X	315S/14	490X
¾" RB - ½" FB	310D	490X	320S/14	491X
1" RB - ¾" FB	315D	492X	320S/14	493X
1¼" RB - 1" FB	320D	494X	330S/14	494X
1½" RB - 1¼" FB	320D	496X	330S/14	496X
2" RB - 1½" FB	325D	498X	335S/14	499X
2½" RB - 2" FB	325D	505X	335S/14	502X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

3. M10HPi ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	315D	490X	320S/8	491X
½" RB - ⅜" FB	315D	490X	320S/8	491X
¾" RB - ½" FB	315D	490X	325S/8	491X
1" RB - ¾" FB	320D	493X	330S/8	493X
1¼" RB - 1" FB	325D	494X	340S/8	495X
1½" RB - 1¼" FB	330D	496X	340S/8	497X
2" RB - 1½" FB	335D	499X	345S/8	500X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	320S/10	491X
½" RB - ⅜" FB	310D	490X	320S/10	491X
¾" RB - ½" FB	315D	490X	320S/10	491X
1" RB - ¾" FB	320D	493X	325S/10	493X
1¼" RB - 1" FB	325D	494X	335S/10	495X
1½" RB - 1¼" FB	325D	496X	335S/10	497X
2" RB - 1½" FB	335D	499X	340S/10	499X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	315S/12	490X
½" RB - ⅜" FB	310D	490X	315S/12	490X
¾" RB - ½" FB	315D	490X	320S/12	491X
1" RB - ¾" FB	315D	492X	325S/12	493X
1¼" RB - 1" FB	320D	494X	330S/12	494X
1½" RB - 1¼" FB	325D	496X	335S/12	497X
2" RB - 1½" FB	330D	498X	340S/12	499X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	315S/14	490X
½" RB - ⅜" FB	310D	490X	315S/14	490X
¾" RB - ½" FB	310D	490X	320S/14	491X
1" RB - ¾" FB	315D	492X	320S/14	493X
1¼" RB - 1" FB	320D	494X	330S/14	494X
1½" RB - 1¼" FB	320D	496X	330S/14	496X
2" RB - 1½" FB	330D	498X	340S/14	499X

4. M10Pi ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	310S/4	490X
½" RB - ⅜" FB	310D	490X	310S/4	490X
¾" RB - ½" FB	310D	490X	315S/8	490X
1" RB - ¾" FB	315D	492X	320S/8	493X
1¼" RB - 1" FB	320D	494X	325S/8	494X
1½" RB - 1¼" FB	330D	496X	340S/8	497X
2" RB - 1½" FB	330D	498X	340S/8	499X
2½" RB - 2" FB	330D	505X	340S/8	502X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	310S/6	490X
½" RB - ⅜" FB	310D	490X	310S/6	490X
¾" RB - ½" FB	310D	490X	315S/10	490X
1" RB - ¾" FB	315D	492X	320S/10	493X
1¼" RB - 1" FB	315D	504X	320S/10	494X
1½" RB - 1¼" FB	325D	496X	335S/10	497X
2" RB - 1½" FB	325D	498X	335S/10	499X
2½" RB - 2" FB	330D	505X	340S/10	502X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	310S/6	490X
½" RB - ⅜" FB	310D	490X	310S/6	490X
¾" RB - ½" FB	310D	490X	310S/6	490X
1" RB - ¾" FB	315D	492X	320S/12	493X
1¼" RB - 1" FB	315D	504X	320S/12	494X
1½" RB - 1¼" FB	320D	496X	330S/12	496X
2" RB - 1½" FB	325D	498X	335S/12	499X
2½" RB - 2" FB	325D	505X	335S/12	502X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
¼" RB - ⅜" RB	310D	490X	310S/8	490X
½" RB - ⅜" FB	310D	490X	310S/8	490X
¾" RB - ½" FB	310D	490X	310S/8	490X
1" RB - ¾" FB	310D	492X	315S/14	492X
1¼" RB - 1" FB	315D	504X	320S/14	494X
1½" RB - 1¼" FB	320D	496X	330S/14	496X
2" RB - 1½" FB	320D	498X	330S/14	498X
2½" RB - 2" FB	325D	505X	335S/14	502X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

5. M70i ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½"	315D	300X	320S/8	301X
¾"	315D	300X	325S/8	301X
1"	320D	303X	325S/8	303X
1½"	330D	306X	340S/8	307X
2"	335D	309X	345S/8	318X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½"	315D	300X	320S/10	301X
¾"	315D	300X	320S/10	301X
1"	315D	302X	325S/10	303X
1½"	330D	306X	340S/10	307X
2"	335D	309X	340S/10	309X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½"	310D	300X	320S/12	301X
¾"	315D	300X	320S/12	301X
1"	315D	302X	320S/12	303X
1½"	325D	306X	335S/12	307X
2"	330D	308X	340S/12	309X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½"	310D	300X	315S/14	300X
¾"	310D	300X	320S/14	301X
1"	315D	302X	320S/14	303X
1½"	325D	306X	335S/14	307X
2"	330D	308X	335S/14	309X

6. M80i ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2½"	335D	481X	345S/8	482X
3"	340D	481X	345S/8	482X
4"	340D	484X	350S/8	486X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2½"	335D	481X	340S/10	481X
3"	335D	481X	345S/10	482X
4"	335D	484X	345S/10	485X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2½"	330D	480X	340S/12	481X
3"	335D	481X	340S/12	481X
4"	335D	484X	345S/12	485X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2½"	330D	480X	340S/14	481X
3"	330D	480X	340S/14	481X
4"	335D	484X	340S/14	484X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

用于二段式球阀的选型表

1. M31V ISO和M31S ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	325D	400X	335S/8	401X
2½"	330D	402X	340S/8	403X
3"	330D	402X	345S/8	404X
4"	345D	406X	355S/8	407X
6"	355D	409X	365S/8	414X
8"	360D	413X	-	-

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	320D	400X	330S/10	400X
2½"	325D	402X	335S/10	403X
3"	330D	402X	340S/10	403X
4"	340D	405X	350S/10	407X
6"	355D	409X	360S/10	410X
8"	355D	412X	360S/12	413X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	320D	400X	330S/12	400X
2½"	320D	402X	330S/12	402X
3"	325D	402X	335S/12	403X
4"	335D	405X	350S/12	407X
6"	350D	409X	360S/12	410X
8"	355D	412X	360S/12	413X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	320D	400X	330S/14	400X
2½"	320D	402X	330S/14	402X
3"	325D	402X	335S/14	403X
4"	335D	405X	345S/14	406X
6"	350D	409X	360S/14	410X
8"	350D	412X	360S/14	413X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

2. M33V ISO、M33S ISO、M33F ISO和M33T ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	330D	510X	340S/8	511X
2½"	335D	513X	345S/8	514X
3"	340D	513X	350S/8	526X
4"	350D	517X	360S/8	527X
6"	360D	520X	365S/8	521X
8"	365D	525X	-	-

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	330D	510X	335S/10	511X
2½"	335D	513X	340S/10	513X
3"	335D	513X	345S/10	514X
4"	345D	516X	355S/10	517X
6"	355D	519X	360S/10	520X
8"	360D	524X	365S/10	525X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	325D	510X	335S/12	511X
2½"	330D	512X	340S/12	513X
3"	335D	513X	340S/12	513X
4"	345D	516X	355S/12	517X
6"	350D	519X	360S/12	520X
8"	360D	524X	365S/12	525X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	325D	510X	335S/14	511X
2½"	330D	512X	335S/14	513X
3"	335D	513X	340S/14	513X
4"	345D	516X	350S/14	517X
6"	350D	519X	360S/14	520X
8"	360D	524X	365S/14	525X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

3. M33H ISO和M33HT ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	335D	511X	345S/8	528X
2½"	335D	513X	345S/8	514X
3"	340D	513X	350S/8	526X
4"	350D	517X	360S/8	527X
6"	360D	520X	365S/8	521X
8"	365D	525X	-	-

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	330D	510X	340S/10	511X
2½"	335D	513X	340S/10	513X
3"	335D	513X	345S/10	514X
4"	345D	516X	355S/10	517X
6"	357D	520X	360S/10	520X
8"	360D	524X	365S/10	525X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	330D	510X	340S/12	511X
2½"	330D	512X	340S/12	513X
3"	335D	513X	345S/12	514X
4"	345D	516X	355S/12	517X
6"	355D	519X	360S/12	520X
8"	360D	524X	365S/12	525X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
2"	325D	510X	335S/14	511X
2½"	325D	512X	340S/14	513X
3"	335D	513X	340S/14	513X
4"	345D	516X	350S/14	517X
6"	350D	519X	360S/14	520X
8"	360D	524X	365S/14	525X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

用于一段式球阀的选型表

1. M21Ti ISO、M21Vi ISO、M21Si ISO、M21Fi ISO、M40Ti ISO、M40Vi ISO、M40Si ISO、M40Fi ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	310D	300X	320S/8	301X
¾" **	310D	300X	320S/8	301X
1"	315D	302X	320S/8	303X
1¼"	320D	494X	325S/8	494X
1½"	320D	306X	330S/8	306X
2"	320D	306X	330S/8	306X
2½"	330D	510X	340S/8	511X
3"	335D	513X	345S/8	514X
4"	340D	513X	350S/8	526X
6"	345D	516X	350S/8	517X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	310D	300X	315S/10	300X
¾" **	310D	300X	315S/10	300X
1"	315D	302X	320S/10	303X
1¼"	315D	504X	320S/10	494X
1½"	320D	306X	325S/10	306X
2"	320D	306X	330S/10	306X
2½"	325D	510X	335S/10	511X
3"	335D	513X	340S/10	513X
4"	335D	513X	345S/10	514X
6"	340D	515X	350S/10	517X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	310D	300X	315S/12	300X
¾" **	310D	300X	315S/12	300X
1"	315D	302X	320S/12	303X
1¼"	315D	504X	320S/12	494X
1½"	315D	506X	325S/12	306X
2"	320D	306X	325S/12	306X
2½"	325D	510X	335S/12	511X
3"	330D	512X	340S/12	513X
4"	335D	513X	340S/12	513X
6"	340D	515X	345S/12	516X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	310D	300X	315S/14	300X
¾" **	310D	300X	315S/14	300X
1"	310D	302X	315S/14	302X
1¼"	315D	504X	320S/14	494X
1½"	315D	506X	325S/14	306X
2"	315D	506X	325S/14	306X
2½"	320D	510X	330S/14	510X
3"	330D	512X	335S/14	513X
4"	335D	513X	340S/14	513X
6"	335D	515X	345S/14	516X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

**注：½"和¾"仅适用于M21i。

2. M21Hi ISO、M21HTi ISO、M40Hi ISO、M40HTi ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	315D	300X	325S/8	301X
¾" **	315D	300X	325S/8	301X
1"	320D	303X	325S/8	303X
1¼"	320D	494X	330S/8	494X
1½"	325D	306X	340S/8	307X
2"	330D	306X	340S/8	307X
2½"	335D	511X	345S/8	528X
3"	335D	513X	345S/8	514X
4"	340D	513X	350S/8	526X
6"	350D	517X	360S/8	527X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	315D	300X	320S/10	301X
¾" **	315D	300X	320S/10	301X
1"	315D	302X	325S/10	303X
1¼"	320D	494X	325S/10	494X
1½"	325D	306X	335S/10	307X
2"	325D	306X	335S/10	307X
2½"	335D	511X	345S/10	528X
3"	335D	513X	345S/10	514X
4"	340D	513X	350S/10	526X
6"	350D	517X	357S/10	527X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	315D	300X	320S/12	301X
¾" **	315D	300X	320S/12	301X
1"	315D	302X	320S/12	303X
1¼"	315D	504X	325S/12	494X
1½"	320D	306X	330S/12	306X
2"	325D	306X	335S/12	307X
2½"	330D	510X	340S/12	511X
3"	330D	512X	345S/12	514X
4"	335D	513X	345S/12	514X
6"	345D	516X	357S/12	527X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
½" **	310D	300X	320S/14	301X
¾" **	310D	300X	320S/14	301X
1"	315D	302X	320S/14	303X
1¼"	315D	504X	325S/14	494X
1½"	320D	306X	330S/14	306X
2"	320D	306X	330S/14	306X
2½"	330D	510X	340S/14	511X
3"	330D	512X	340S/14	513X
4"	335D	513X	345S/14	514X
6"	345D	516X	355S/14	517X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

**注：½"和¾"仅适用于M21i。

3. M45i ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1"	320D	303X	325/S8	303X
1¼"	320D	494X	330/S8	494X
1½"	325D	306X	340/S8	307X
2"	330D	306X	340/S8	307X
2½"	335D	511X	345/S8	528X
3"	340D	513X	345/S8	514X
4"	345D	514X	355/S8	526X
6"	345D	516X	360/S8	527X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1"	315D	302X	325/S10	303X
1¼"	320D	494X	330/S10	494X
1½"	325D	306X	330/S10	306X
2"	325D	306X	335/S10	307X
2½"	330D	510X	340/S10	511X
3"	335D	513X	345/S10	514X
4"	340D	513X	350/S10	526X
6"	345D	516X	355/S10	517X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1"	315D	302X	320/S12	303X
1¼"	320D	494X	325/S12	494X
1½"	320D	306X	330/S12	306X
2"	325D	306X	335/S12	307X
2½"	330D	510X	340/S12	511X
3"	335D	513X	340/S12	513X
4"	335D	513X	345/S12	514X
6"	340D	515X	355/S12	517X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1"	315D	302X	320/S14	303X
1¼"	315D	504X	325/S14	494X
1½"	320D	306X	330/S14	306X
2"	320D	306X	330/S14	306X
2½"	325D	510X	335/S14	511X
3"	330D	512X	340/S14	513X
4"	335D	513X	345/S14	514X
6"	340D	515X	350/S14	517X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

4. M21ViJ ISO球阀

执行器工作压力 3 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1½"	320D	306X	330S/8	306X
2"	325D	306X	330S/8	306X
2½"	330D	510X	340S/8	511X
3"	335D	513X	345S/8	514X
4"	340D	513X	350S/8	526X

执行器工作压力 4 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1½"	320D	306X	325S/10	306X
2"	320D	306X	330S/10	306X
2½"	330D	510X	335S/10	511X
3"	335D	513X	345S/10	514X
4"	340D	513X	345S/10	514X

执行器工作压力 5 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1½"	320D	306X	325S/12	306X
2"	320D	306X	325S/12	306X
2½"	325D	510X	335S/12	511X
3"	335D	513X	340S/12	513X
4"	335D	513X	345S/12	514X

执行器工作压力 6 bar g

DN	双作用 BVA	双作用 BVL	单作用 BVA	单作用 BVL
1½"	320D	306X	325S/14	306X
2"	320D	306X	325S/14	306X
2½"	325D	510X	335S/14	511X
3"	330D	512X	340S/14	513X
4"	335D	513X	340S/14	513X

*注：A和B表示的是各阀门与最大推荐执行器安装时的最大尺寸。

阀门安装尺寸参考

阀门系列	DN规格	A (mm)	B (mm)
M10Vi/Si/Ti ISO	1/4"	218	122
M10Vi/Si/Ti ISO	3/8"	218	122
M10Vi/Si/Ti ISO	1/2"	237	122
M10Vi/Si/Ti ISO	3/4"	261	124
M10Vi/Si/Ti ISO	1"	276	129
M10Vi/Si/Ti ISO	11/4"	333	134
M10Vi/Si/Ti ISO	11/2"	336	137
M10Vi/Si/Ti ISO	2"	342	143
M10Vi/Si/Ti ISO	21/2"	356	157
M10Hi/HTi ISO	1/4"	259	122
M10Hi/HTi ISO	3/8"	259	122
M10Hi/HTi ISO	1/2"	259	122
M10Hi/HTi ISO	3/4"	271	124
M10Hi/HTi ISO	1"	294	129
M10Hi/HTi ISO	11/4"	333	134
M10Hi/HTi ISO	11/2"	336	137
M10Hi/HTi ISO	2"	342	143
M10HPi ISO	1/4"	259	122
M10HPi ISO	3/8"	259	122
M10HPi ISO	1/2"	269	122
M10HPi ISO	3/4"	289	124
M10HPi ISO	1"	311	129
M10HPi ISO	11/4"	333	134
M10HPi ISO	11/2"	358	137
M10HPi ISO	2"	364	143
M70i ISO	1/2"	259	122
M70i ISO	3/4"	271	124
M70i ISO	1"	276	129
M70i ISO	11/2"	342	143
M70i ISO	2"	378	157
M80i ISO	21/2"	407	186
M80i ISO	3"	434	213
M80i ISO	4"	499	250
M31V/S ISO	2"	340	158
M31V/S ISO	21/2"	371	172
M31V/S ISO	3"	400	179
M31V/S ISO	4"	488	208
M31V/S ISO	6"	747	313
M31V/S ISO	8"	731	348
M33系列 ISO	2"	356	157
M33系列 ISO	21/2"	390	169
M33系列 ISO	3"	426	177
M33系列 ISO	4"	647	264
M33系列 ISO	6"	750	316
M33系列 ISO	8"	785	351

注：A和B表示各阀门与最大推荐执行器安装时的最大尺寸。

订购说明

订购前提

订购前必须参考选型表，确认执行器型号、配套球阀型号、工作压力、作用类型及所需配件。

订购示例

1个Spirax Sarco BVA320S/8执行器 + 1个MV13 24Vac电磁阀 + 1套BVL303X连接件 + 1个LSB72限位开关盒

特别说明

气动球阀出厂时已按照应用情况组装完毕，无需额外组装。若需单独订购执行器或备件，需明确注明产品型号及相关规格（如备件材质、电磁阀电压等）。

备件

可供备件

备件类型	具体内容	对应部件编号
BVA300系列	"O"型环组件（可供NBR、Viton或硅材质）	7, 8, 11, 12, 16
维修组件	小齿轮垫圈	13, 14, 15
维修组件	其他配件	5, 6, 10, 17, 18

备件说明

以上所有提及的备件均以统一的备件包形式提供，其他未列出部件不单独作为备件供应。

订购备件时，需使用"可供备件"栏中的描述，并注明对应的气动执行器型号。

示例：用于Spirax Sarco BVA320S/08气动执行器的维修组件（带NBR"O"形环）。
