PN16
产品概述
斯派莎克 Spirax Sarco DP143 系列是铸钢阀体导阀型减压阀。DP143 适用于蒸汽工况，DP143G 为压缩空气和惰性工业气体软密封版本，DP143H 为最高 350 C 的高温版本，DP143Y 采用低压调节弹簧，适用于灭菌锅和高压灭菌器等低下游压力工况。
产品符合欧盟压力设备指令 2014/68/EU，并可按订货要求提供 EN 10204 3.1 材质证书。
可供型号
| DP143 | 用于蒸汽系统。 |
| DP143G | 适用于压缩空气和惰性工业气体的软密封型，不推荐用于氧气。 |
| DP143H | 高温型，最高可用于 350 C。 |
| DP143Y | 采用低刚度压力调节弹簧，适合灭菌锅和高压灭菌器工况。 |
口径、连接与 Kv 值
可供口径包括 DN15LC 低流量型、DN15、DN20、DN25、DN32、DN40、DN50 和 DN80。
标准法兰：EN 1092 PN40、BS 10 Table J、ANSI 300。
可按需提供：ANSI 150 和 JIS 20。
下表 Kv 最大值为阀门全开时的满流量值，仅用于安全阀选型参考。
| DN15LC | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN80 |
| 1.0 | 2.8 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 | 64.0 |
换算公式：Cv (UK) = Kv x 0.963，Cv (US) = Kv x 1.156。
若使用内部平衡管，阀门通流能力会下降。
压力与温度限制

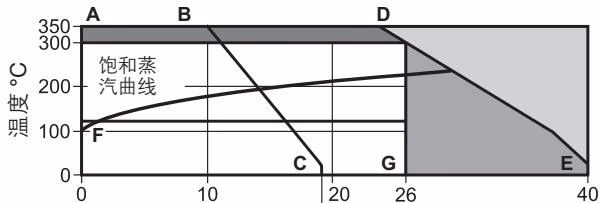

阴影区域禁止使用该产品。由于主膜片室材料强度限制，产品不能在该区域工作。高温区域需选用 DP143H。A-D-E 对应 EN 1092 PN40、ANSI 300 和 BS 10 Table J 法兰；A-B-C 对应 ANSI 150 法兰；F-G 表示 DP143G 在 26 bar g 时最高限于 120 C。
下游压力调节弹簧有三种颜色：
| 红色 | 0.2 bar g 到 17 bar g |
| 灰色 | 16.0 bar g 到 24 bar g |
| 黄色 | 0.2 bar g 到 3.0 bar g，仅用于 DP143Y |
| 条件 | 版本 / 连接 | 数值 |
|---|---|---|
| 最高设计压力 | A-B-C | 20 C 时 18.9 bar g |
| 最高设计压力 | A-D-E | 限制为 26 bar g |
| 最高设计温度 | 全部 | 24 bar g 时 350 C |
| 最低设计温度 | 全部 | 0 C |
| 饱和蒸汽工况最大进口压力 | A-D-E | 26 bar g |
| 饱和蒸汽工况最大进口压力 | A-B-C | 14 bar g |
| 最高工作温度 | DP143 | 26 bar g 时 300 C |
| 最高工作温度 | DP143G | 26 bar g 时 120 C |
| 最高工作温度 | DP143H | 24 bar g 时 350 C |
| 最低工作温度 | 全部 | 0 C。更低温度请咨询 Spirax Sarco。 |
| 最大压差 | A-D-E | 26 bar |
| 最大压差 | A-B-C | 14 bar |
| 最大冷态水压试验压力 | 全部 | 60 bar g |
| 装配内件后最大试验压力 | 全部 | 40 bar g |
材质与结构

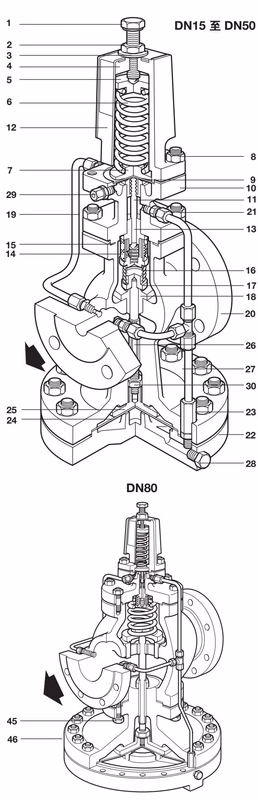

结构图
主要部件材质
1 到 10 项
| 序号 | 部件 | 说明 | 材质 / 牌号 |
|---|---|---|---|
| 1 | 调节螺钉 | 钢，BS 3692 Gr. 8.8 | |
| 2 | 调节锁紧螺母 | 钢，BS 3692 Gr. 8 | |
| 3 | 垫圈 | 不锈钢，BS 1449 304 S16 | |
| 4 | 弹簧室 | 铸钢，DIN 17245 GS C25 | |
| 5 | 上弹簧板 | 不锈钢，BS 970 220 Mo7 | |
| 6 | 压力调节弹簧 | 不锈钢，BS 2056 302 S25 | |
| 7 | 下弹簧板 | 不锈钢，EN 10088-3 1.4057 | |
| 8 | 弹簧室紧固件 | 螺母 | 钢，BS 3692 Gr. 8 |
| 8 | 弹簧室紧固件 | 螺柱 | 钢，BS 4439 Gr. 8.8 |
| 8 | 弹簧室紧固件 | DN15 到 DN80 | 不锈钢，M10 x 30 mm，BS 1449 316 S31 |
| 9 | 导阀膜片 | 不锈钢，BS 1449 316 S31 | |
| 10 | 导阀阀体 | DN15 到 DN50 | DIN 17245 GS C25 |
| 10 | 导阀阀体 | DN80 | GP 240 GH+N |
11 到 20 项
| 序号 | 部件 | 说明 | 材质 / 牌号 |
|---|---|---|---|
| 11 | 导阀顶杆 | 不锈钢，BS 970 431 S29 | |
| 12 | 弹簧室盖 | 不锈钢，BS 1449 304 S12 | |
| 13 | 导阀阀芯和阀座组件 | 标准型 | 不锈钢，BS 970 431 S29 |
| 13 | 导阀阀芯和阀座组件 | DP143G | 不锈钢 / 丁腈橡胶 |
| 14 | 内置过滤网 | 不锈钢，BS 1449 304 S16 | |
| 15 | 阀体垫片 | 不锈钢增强膨胀石墨 | |
| 16 | 主阀回复弹簧 | 不锈钢，BS 2056 302 S16 | |
| 17 | 主阀阀芯 | 标准型 | 不锈钢，BS 970 431 S29 |
| 17 | 主阀阀芯 | DP143G | 不锈钢 / 丁腈橡胶 |
| 18 | 主阀阀座 | DP143G | 不锈钢 / 丁腈橡胶 |
| 19 | 平衡管组件 | 不锈钢，BS 3605 304 S14 | |
| 20 | 主阀阀体 | 铸钢，DIN 17245 GS C25 |
21 到 46 项
| 序号 | 部件 | 说明 | 材质 / 牌号 |
|---|---|---|---|
| 21 | 主膜片室紧固件 | 螺母 | 钢，BS 3692 Gr. 8 |
| 21 | 主膜片室紧固件 | 螺柱 | 钢，BS 4439 Gr. 8.8 |
| 21 | 主膜片室紧固件 | DN15 和 DN20 | M10 x 25 mm |
| 21 | 主膜片室紧固件 | DN25 到 DN50 | M12 x 30 mm |
| 21 | 主膜片室紧固件 | DN80 | M12 x 40 mm |
| 22 | 主膜片室 | 铸钢，DIN 17245 GS C25 | |
| 23 | 主膜片紧固件 | 螺母 | 钢，BS 3692 Gr. 8 |
| 23 | 主膜片紧固件 | DN15 和 DN20 螺栓 | 钢，BS 3692 Gr. 8.8，M12 x 50 mm |
| 23 | 主膜片紧固件 | DN25 和 DN32 螺栓 | M12 x 60 mm |
| 23 | 主膜片紧固件 | DN40 和 DN50 螺栓 | M12 x 65 mm |
| 23 | 主膜片紧固件 | DN80 螺栓 | M12 x 80 mm |
| 24 | 主膜片 | 不锈钢，BS 1449 316 S31 | |
| 25 | 主膜片板 | 不锈钢，BS EN 10088-3 1.4307 | |
| 26 | 推杆 | 不锈钢，BS 970 431 S29 | |
| 27 | 控制管组件 | 不锈钢，BS 3605 304 S14 | |
| 28 | 堵头 | 1/8 英寸 BSP | 钢 |
| 29 | 压力管接头 | 钢 | |
| 30 | 锁紧螺母 | 钢，BS 3692 Gr. 8 | |
| 45 | 阀体螺柱 | 钢，BS 4439 Gr. 8.8 | |
| 45 | 阀体螺母 | 钢，BS 3692 Gr. 8 | |
| 45 | 阀体螺柱和螺母套件 | DN15 到 DN80 | M12 x 40 mm |
| 46 | 上主膜片室 | 铸钢，1.0619+N |
尺寸与重量
| EN 1092 PN40 | ANSI300 | ANSI150 | BS 10 Table J | ||||||
| 口径 | A | A | A | A | B | D | E | F | 重量 kg |
| DN15 LC | 130 | 130 | 122 | 130 | 175 | 405 | 277 | 128 | 15 |
| DN15 | 130 | 130 | 122 | 130 | 175 | 405 | 277 | 128 | 15 |
| DN20 | 150 | 150 | 142 | 150 | 175 | 405 | 277 | 128 | 16 |
| DN25 | 160 | 160 | 156 | 164 | 216 | 440 | 288 | 152 | 23 |
| DN32 | 180 | 183 | 176 | 184 | 216 | 440 | 288 | 152 | 25 |
| DN40 | 200 | 209 | 200 | 209 | 280 | 490 | 305 | 185 | 40 |
| DN50 | 230 | 236 | 230 | 243 | 280 | 490 | 305 | 185 | 42 |
| DN80 | 310 | 319 | 310 | 325 | 350 | 580 | 322 | 258 | 103 |
流量图

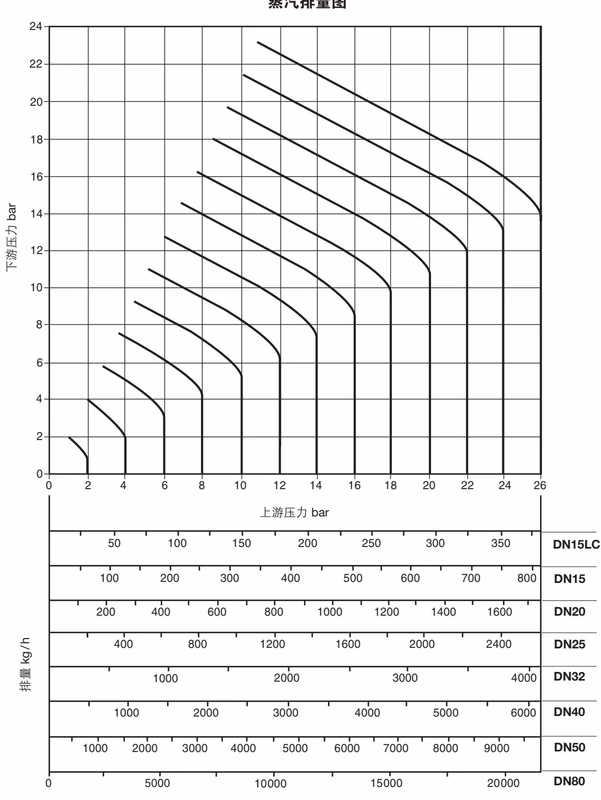

饱和蒸汽流量图
上图流量数据以外接下游压力感应管为前提。若依赖内部平衡管，流量会降低；在下游压力较低时，最大可降低约 30%。
饱和蒸汽选型方法：找到上游压力曲线与下游压力水平线的交点，自交点垂直向下读取各口径的能力。示例：流量 600 kg/h，压力从 6 bar 减到 4 bar 时，满足要求的最小口径为 DN32。
过热蒸汽需修正。过热 55 C 时修正系数为 0.95，过热 100 C 时修正系数为 0.9。以上例为准，若过热度为 55 C，DN32 的通过能力为 740 x 0.95 = 703 kg/h，仍可满足 600 kg/h 的需求。

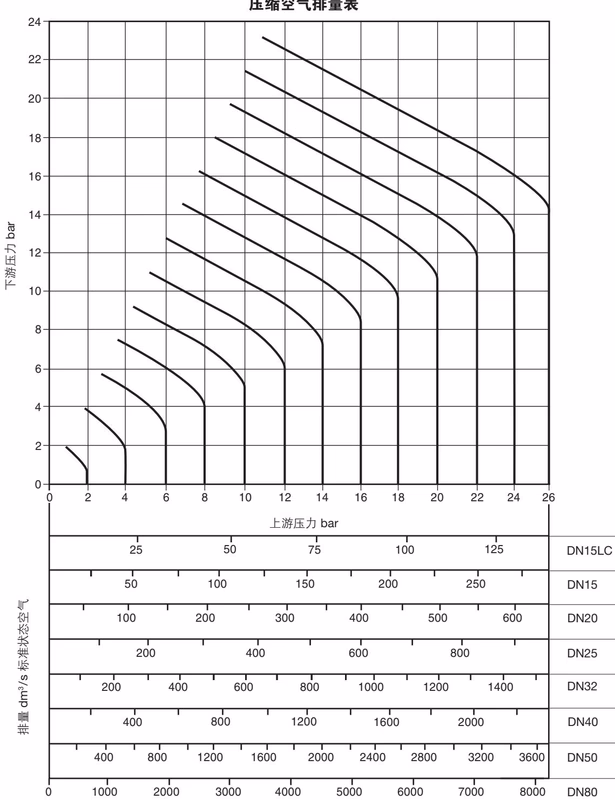

压缩空气流量图
图中流量单位为自由空气体积流量 dm3/s。示例：若需要将压力从 12 bar 降到 8 bar，并通过 100 dm3/s 的自由空气，则在 12 bar 上游曲线和 8 bar 下游水平线交点处垂直向下读取。DN15LC 仅约可通过 57 dm3/s，不足；DN15 约可通过 120 dm3/s，因此应选 DN15。
安装与维护
完整说明请参考随产品提供的安装维护手册 IM-P006-07。
- 阀门应安装在水平管道上，流向与阀体箭头一致。
- 为保证稳定控制和延长寿命，建议在上游配置合适的分离与过滤装置，防止冷凝水和杂质损伤内件。
- 文中容量和选型数据均以安装外接压力感应管为基准。
订货说明
示例：1 台 Spirax Sarco DN32 DP143 导阀型减压阀，配红色调压弹簧，EN 1092 PN40 法兰连接。
备件
可供备件
| 维修包：用于常规维护的待机备件套件，包含所有带 * 的备件 | ||
| * 主膜片 | (2 件) | A |
| * 导阀膜片 | (2 件) | B |
| 导阀密封组件 | C | |
| * 导阀及顶杆组件 | D, E | |
| 主阀组件 | F, H | |
| * 主阀回复弹簧 | G | |
| 压力调节弹簧 | 红色，DP143 / DP143G / DP143H | J，0.2 到 17 bar |
| 灰色，DP143 / DP143G / DP143H | K，16 到 24 bar | |
| 控制管组件 | M | |
| 平衡管组件 | N | |
| * 阀体垫片 | (3 件/包) | O |
| * 弹簧室螺柱和螺母套件 | (4 件/套) | P |
| * 导阀阀体螺柱和螺母套件 | (4 件/套) | Q |
| 膜片室螺栓和螺母套件 | (10 件) DN15 和 DN20 | R |
| (12 件) DN25 和 DN32 | R | |
| (16 件) DN40 和 DN50 | R | |
| (20 件) DN80 | R | |
| 主阀体螺柱和螺母套件（DN80） | (6 件/套) | T |
| 推杆和主膜片板组件 | V, W, X | |
订购备件时，请按 可供备件 栏中的名称订购，并注明减压阀型号和口径。
示例：1 套用于 Spirax Sarco DN15 DP143 减压阀的主阀组件。
备件互换性
下表说明不同口径之间部分备件的互换关系。例如在 主膜片 一栏中，DN15LC、DN15 和 DN20 共用同一种膜片，用字母 a 表示；字母 b 表示 DN25 和 DN32 共用另一种膜片。部分零件，尤其是导阀组件和主阀组件，会因具体型号如 DP143G 而限制互换。
原始资料中带注记的零件与 DP163 所用材质不同，库存互换时需谨慎；带双星号注记的零件不适用于 DP143G。
| 口径 | DN15LC | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN80 |
| 主膜片 | a | a | a | b | b | c | c | d |
| 导阀膜片 | a | a | a | a | a | a | a | a |
| 导阀密封组件 | a | a | a | a | a | a | a | a |
| 导阀及顶杆组件 | a | a | a | a | a | a | a | a |
| 主阀组件 | a | b | c | d | e | f | g | h |
| 主阀回复弹簧 | a | a | a | b | b | c | c | d |
| 压力调节弹簧 | a | a | a | a | a | a | a | a |
| 控制管组件 | a | a | b | c | d | e | f | g |
| 平衡管组件 | a | a | b | c | d | e | f | g |
| 阀体垫片 | a | a | a | b | b | c | c | d |
| 弹簧室螺柱和螺母 | a | a | a | a | a | a | a | a |
| 导阀阀体螺柱和螺母 | a | a | a | b | b | c | c | d |
| 膜片室螺栓和螺母 | a | a | a | b | b | c | c | d |
| 主阀体螺柱和螺母 | - | - | - | - | - | - | - | a |
