产品概述

斯派莎克 Spirax Sarco FT14 是一款法兰连接的球墨铸铁浮球式蒸汽疏水阀，内部标配自动排气阀。该产品专为各种低压、高压蒸汽加热设备和工艺设备而设计。

产品特性

• 标配内置自动排气阀。
• 可选配破蒸汽气锁装置 (SLR)，该装置将替代标准的自动排气阀。
• 疏水阀流动方向可指定为从右至左 (R-L) 或从左至右 (L-R)。
• 带有标准排气阀的型号称为 FT14（例如 FT14-4.5）或 FT14 TV。
• 带有破蒸汽气锁装置的型号称为 FT14 SLR。

口径和管道连接

口径	连接标准	面对面尺寸标准
DN15, DN20, DN25	法兰 EN 1092 PN16	EN 26554 (Series 1)

压力/温度限制

参数	值
阀体设计条件	PN16
PMA - 最大允许压力	16 bar g @ 120°C
TMA - 最高允许温度	250°C @ 13 bar g
最低允许温度	-10°C
PMO - 饱和蒸汽条件下的最大工作压力	14 bar g
TMO - 最高工作温度	250°C @ 13 bar g
最低工作温度	0°C (注：若需在更低温度下工作，请咨询斯派莎克)
ΔPMX - 最大压差	FT14-4.5: 4.5 bar FT14-10: 10 bar FT14-14: 14 bar
最大冷态水压试验压力	24 bar g

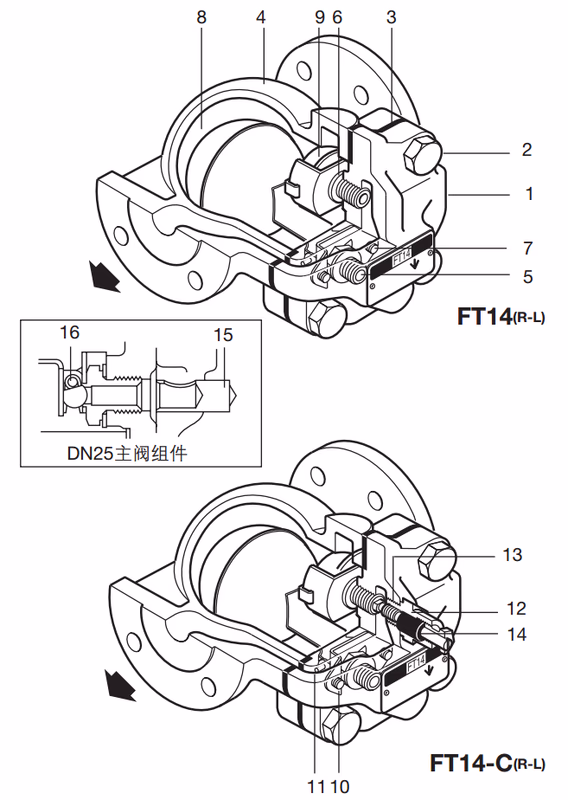

材质明细

序号	部件	材质	标准
1	阀体	球墨铸铁	DIN 1693 GGG 40.3
2	阀盖螺栓	碳钢	BS 3692 Gr. 8.8
3	阀盖垫圈	强化柔性石墨
4	阀盖	球墨铸铁	DIN 1693 GGG 40.3
5	阀座	不锈钢	BS 970 431 S29
6	阀座垫圈	不锈钢	BS 1449 304 S11
7	枢轴架组件固定螺丝	不锈钢	BS 6105 A2-70
8	枢轴架	不锈钢	BS 1449 304 S16
9	浮球和杠杆	不锈钢	BS 1449 304 S16
10	排气阀组件	不锈钢
11	排气阀座垫圈	不锈钢	BS 1449 304 S11
12	SLR 破气锁组件	不锈钢	BS 970 303 S21
13	SLR 垫圈	不锈钢	BS 1449 304 S11
14	SLR 密封	石墨
15	堵头	碳钢	BS 970 230 M07
16	堵头垫圈	不锈钢	BS 1449 304 S11
17	防冲刷挡板 (仅限 DN25)	不锈钢	BS 1449 304 S16

尺寸与重量 (近似值) 毫米和千克

口径	A	B	C	D	E	F	重量
DN15	150	107	147	69	45	195	7.2
DN20	150	107	147	69	45	195	7.3
DN25	160	122	163	75	52	201	9.3

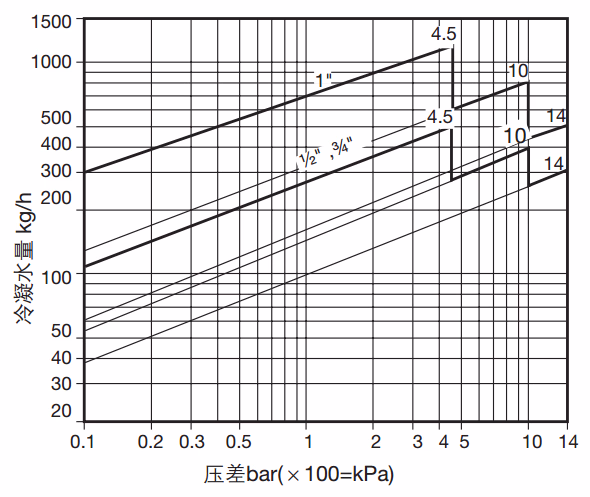

排量图

(具体排量请参考基于压差的排量图表。)

安装与维护

安装

必须安装在水平管道上，确保浮球臂可以在垂直平面内自由升降。出厂默认的流向为面对阀体从右至左 (R-L)，但也可根据需要配置为从左至右 (L-R) 的流向。

维护

在对疏水阀进行任何维修之前，必须确保系统已经完全隔离，并且压力和温度已降至安全水平。

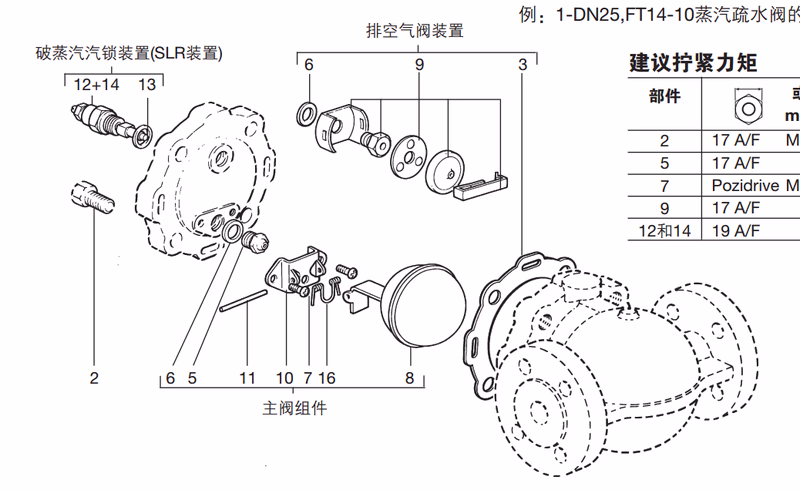

备件

可提供的备件详见下表。不提供除此之外的其他备件。

可选备件

描述	包含的部件序号
主阀组件 (带浮球)	5, 6, 7, 8, 9
排气阀组件	10, 11
破气锁和排气阀组件	10, 11, 12, 13, 14
阀盖垫圈 (每包 3 个)	3
维修套件	3, 5, 6, 7, 8, 9, 10, 11

如何订购备件 订购备件时，请始终使用“可选备件”列中给出的描述，并注明疏水阀的口径、型号和压力范围。 示例：1 件 主阀组件 (带浮球)，用于斯派莎克 DN25 FT14-4.5 浮球式蒸汽疏水阀。

推荐拧紧力矩

部件序号	数量	规格尺寸	扭矩 (Nm)
2	4	M10 x 30	20 - 24
5	1	17 A/F	50 - 55
7	2	M5 x 20	2.5 - 3.0
10	1	17 A/F	50 - 55
12	1	17 A/F	50 - 55
15	1	19 A/F	20 - 24

订购说明

示例: 1 件 斯派莎克 DN25 FT14-4.5 TV 浮球式蒸汽疏水阀，法兰连接 EN 1092 PN16。
