自由杠杆浮球式
产品概述

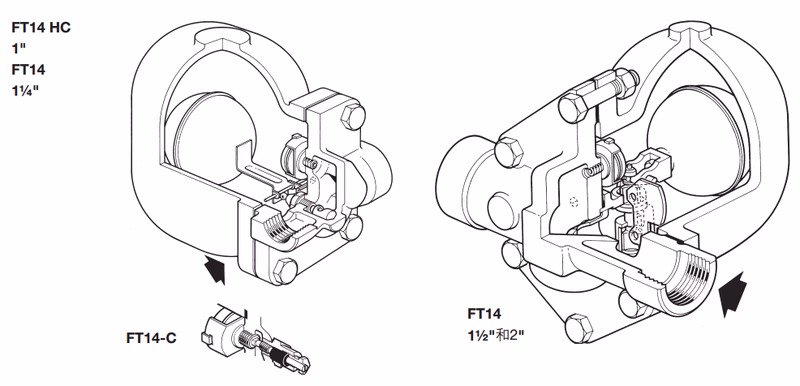

FT14 和 FT14HC 是铸铁材质的浮球式蒸汽疏水阀，采用全不锈钢内件并内置自动排空气装置。该系列阀门仅提供水平螺纹连接，支持在线维护，无需拆卸管路。
FT14HC (高排量型) 专门提供 1" 口径，适用于冷凝水排放量超过标准 FT14 系列的工况。
产品特性
- 高排放容量： 专为高效排放大量冷凝水设计。
- 坚固耐用： 球墨铸铁或灰铸铁阀体，内件均为不锈钢。
- 内置排气阀： 采用 BP99/32 液囊，确保系统启动时自动排气。
- 在线维护： 无需从管线上拆除即可进行内部件更换。
口径和管道连接
可选口径：
- 1" (仅限 FT14HC)
- 1¼"、1½" 和 2" (FT14)
标准连接：螺纹 BSP T Rp (ISO 7-1) 或 NPT。
工作范围 (压力/温度限制)
| 口径 | 1" HC 和 1¼" | 1½" 和 2" |
|---|---|---|
| 阀体设计条件 | PN25 | PN16 |
| PMA - 最大允许压力 | 25 bar g @ 100 °C | 16 bar g @ 100 °C |
| TMA - 最大允许温度 | 300 °C @ 18 bar g | 220 °C @ 13.5 bar g |
| PMO - 饱和蒸汽最大工作压力 | 21 bar g | 14 bar g |
| TMO - 最大工作温度 | 275 °C @ 19 bar g | 220 °C @ 13.5 bar g |
| ΔPMX - 最大压差 | 4.5, 10, 或 14 bar | 4.5, 10, 或 14 bar |

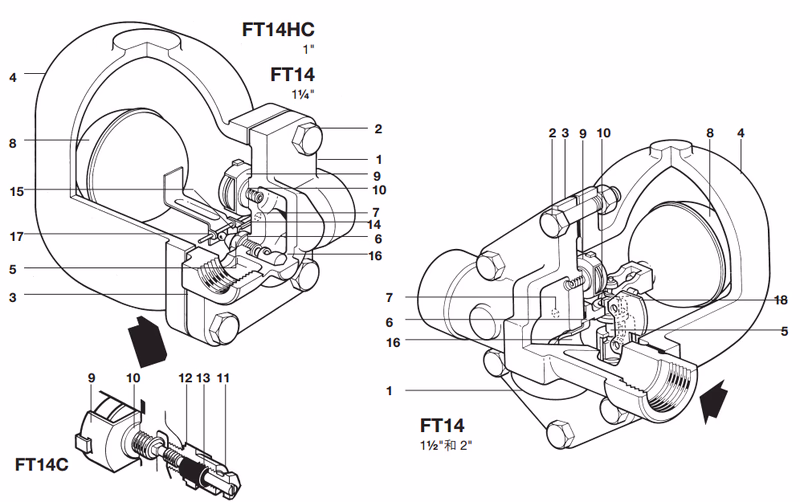

材质明细
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 (1", 1¼") | 球墨铸铁 | BS EN 1563 JS 1030 |
| 阀体 (1½", 2") | 铸铁 | DIN 1691 GG 25 | |
| 4 | 阀盖 (1", 1¼") | 球墨铸铁 | BS EN 1563 JS 1030 |
| 阀盖 (1½", 2") | 铸铁 | DIN 1961 GG 25 | |
| 5 | 阀座 | 不锈钢 | BS 970 431 S29 |
| 8 | 浮球及杠杆机构 | 不锈钢 | BS 1449 304 S16 |
| 17 | 排气气阀组件 | 不锈钢 |
排量
图中显示了不同压差下的冷凝水排放能力。
尺寸与重量 (近似值)
| 口径 | A | B | C | D | E | F | G | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 1" HC | 120 | 110 | 80 | 195 | 160 | 220 | 115 | 6.8 |
| 1¼" | 120 | 110 | 80 | 195 | 160 | 220 | 115 | 6.9 |
| 1½" | 270 | 130 | 108 | 248 | 200 | 270 | 115 | 17.5 |
| 2" | 300 | 138 | 125 | 250 | 200 | 288 | 140 | 22.0 |
(尺寸单位：mm)
可选项
- 破蒸汽锁装置 (SLR)： 型号后缀带 'C' (如 FT14HC-C)，用于防止虹吸系统中的蒸汽锁死。
- 带孔阀盖： 阀盖上可钻孔并攻丝 (3/8" BSP/NPT)，用于安装平衡管或排污阀。
备件
可提供的备件包括：
- 带浮球的主阀组件 (1" 和 1¼")
- 带防冲蚀挡板的主阀组件 (1½" 和 2")
- 浮球 (1½" 和 2")
- 排气阀组件
- SLR 及排气阀组件
- 密封垫片包
如何订购
示例： 1 个 斯派莎克 Spirax Sarco 1" 螺纹连接 BSP FT14HC-14 浮球式蒸汽疏水阀，球墨铸铁阀体和阀盖，带热静力排气阀，流向左进右出。
