自由杠杆浮球式
产品概述

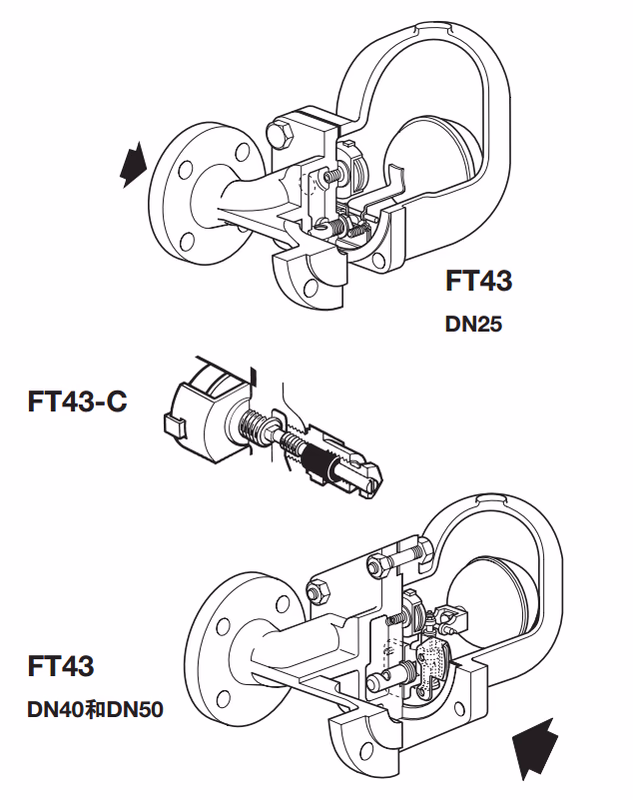

FT43 铸铁浮球式蒸汽疏水阀，配备不锈钢内部件，并内置自动排空气阀装置。疏水阀自带法兰连接，可水平安装。同时提供垂直安装版本（FT43V）。该疏水阀可在线维修，无需拆卸管道。水平连接时，流向清楚地标示在阀体上；对于垂直方向的疏水阀，流向仅为从上到下。
产品特性
- 安装方向:
- FT43: 水平连接
- FT43V: 垂直连接
- 液囊: FT43 使用 BP99/32 液囊，可应用于过热蒸汽，过热度为 150℃@0 bar g，50℃@32 bar g。
- 可选配置: 除带排气阀外，该型号的疏水阀还可带有破蒸汽汽锁装置（SLR），以防止系统中出现汽锁。型号名称后带字母 C (即 FT43-C)。
- 特殊定制: 如有需要可在阀盖上（下）钻 ⅜" BSP 或 ⅜" NPT 螺纹孔，用于安装平衡管或排污阀。
- 标准与证书: 本产品符合欧洲压力设备指令 97/23/EC。本产品可提供制造商提供的测试报告（请在订购时注明）。
口径和管道连接
| 口径 | 法兰标准 | 备注 |
|---|---|---|
| DN25 | EN 1092 PN16, ASME 125, JIS/KS 10 | 水平连接时，面对阀体，流向从左至右（DN25 PN16 提供从右至左 R-L 版本）。垂直连接时，流向仅为从上到下。 |
| DN40, DN50 | EN 1092 PN16, ASME 125 | 水平连接时，面对阀体，流向从右至左。垂直连接时，流向仅为从上到下。 |
标准法兰 EN 1092 PN16，法兰端面尺寸符合 EN 26554（系列 1）。注：ANSI/JIS/KS 法兰带螺纹孔，便于安装法兰螺栓。ANSI 法兰的螺栓孔为 UNC 螺纹，JIS/KS 法兰的螺栓孔为公制螺纹。

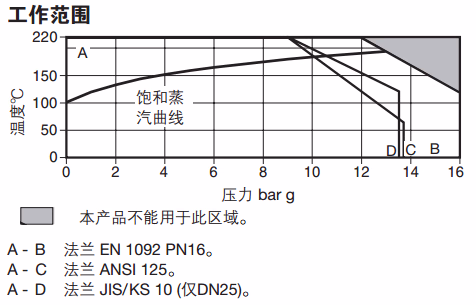

工作范围 / 压力温度限制
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN16 |
| 最大允许压力 (PMA) | 16 bar g @ 120 °C |
| 最高允许温度 (TMA) | 220 °C @ 12.1 bar g |
| 最低允许温度 | 0 °C |
| 饱和蒸汽下最大工作压力 (PMO) | 13 bar g @ 195 °C 注：DN40 和 DN50 阀的 PMO 等于 ΔPMX。 |
| 最高工作温度 (TMO) | 220 °C @ 12.1 bar g |
| 最低工作温度 | 0 °C |
| 最大压差 (ΔPMX) | FT43-4.5: 4.5 bar FT43-10: 10 bar FT43-14: 13 bar |
| 设计最大冷态水压试验压力 | 24 bar g 注：内部组件安装后，测试压力不能超过 ΔPMX |

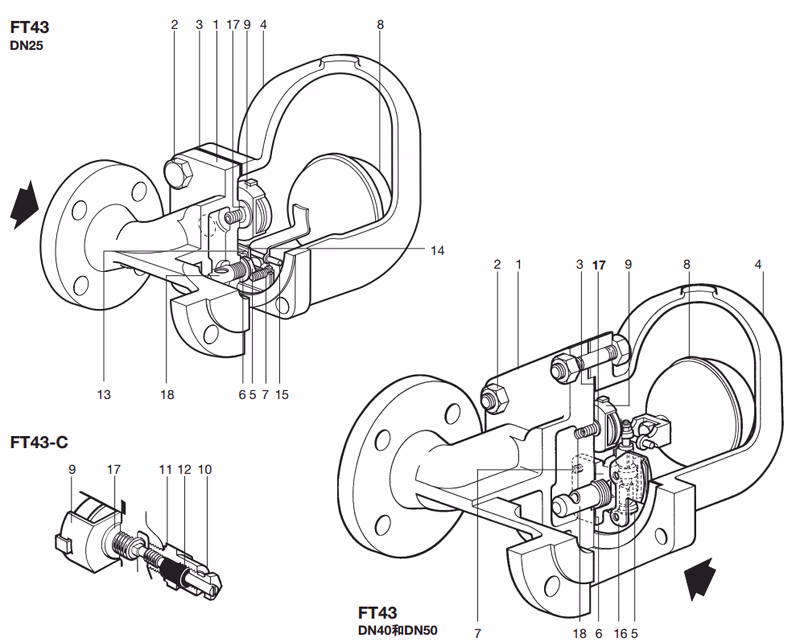

材质明细
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 铸铁 | EN-JL 1040 |
| 2 | 阀盖螺栓 (DN25) | 钢 | BS 3692 Gr. 8.8 |
| 2 | 阀盖螺栓 | 钢 | BS 4882 - B7M |
| 2 | 阀盖螺帽 | 钢 | BS 3692 Gr. 8.8 |
| 3 | 阀盖垫片 | 加强型片状石墨 | - |
| 4 | 阀盖 | 铸铁 | EN-JL 1040 |
| 5 | 阀座 (DN25) | 不锈钢 | BS 970 431 S29 |
| 5 | 带防冲蚀挡板的主阀装置 (DN40, DN50) | 不锈钢 | BS 3146 Part 2 Anc 2 |
| 6 | 阀座垫片 (DN25) | 不锈钢 | BS 1449 304 S11 |
| 6 | 主阀装置垫片 (DN40, DN50) | 加强型片状石墨 | - |
| 7 | 枢轴支架装配螺栓 (DN25) | 不锈钢 | BS 4183 18/8 |
| 7 | 主阀装配螺栓 (DN40) | - | BS 970 304 S16 |
| 7 | 螺栓螺帽 (DN50) | - | BS 6105 A4.80 |
| 8 | 浮球连杆机构 | 不锈钢 | BS 1449 304 S16 |
| 9 | 排空气阀装置 | 不锈钢 | - |
| 10 | SLR 装置 | 不锈钢 | BS 970 303 S21 |
| 11 | SLR 垫片 | 低碳钢 | BS 1449 CS4 |
| 12 | SLR 密封 | 石墨 | - |
| 13 | 支架 | 不锈钢 | BS 1449 304 S16 |
| 14 | 枢轴支架 | 不锈钢 | BS 1449 304 S16 |
| 15 | 枢轴销 | 不锈钢 | - |
| 16 | 内部挡板 (DN40和DN50) | 不锈钢 | BS 1449 304 S15 |
| 17 | 排空阀座垫片 | 不锈钢 | BS 1449 409 S19 |
| 18 | 防冲蚀挡板 | 不锈钢 | BS 970 431 S29 |
尺寸与重量 (近似值 mm, kg)
| 口径 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| DN25 | 160 (PN16) / 148 (ANSI 125) | 110 | 80 | 245 | 160 | 215 | 8.3 |
| DN40 | 230 (PN16) / 221 (ANSI 125) | 128 | 110 | 330 | 200 | 200 | 21.5 |
| DN50 | 230 (PN16) / 220 (ANSI 125) | 140 | 126 | 340 | 200 | 225 | 30.5 |
备件
图中实线部分为可供备件，虚线部分不作为备件提供。
可供备件:
- 带浮球的主阀装置 (DN25 水平连接)*：5, 6, 7, 8, 13, 14, 15
- 带防冲蚀挡板的主阀装置 (DN40 和 DN50) (注明水平还是垂直连接)：5, 6, 7, 16, 18**
- 浮球连杆机构 (DN40 和 DN50)：8
- 排空气阀装置：9, 17
- 破蒸汽汽锁和排空气阀装置：9, 10, 11, 12, 17
- 垫片组件 (3套)：3, 6, 11, 12, 17
* 水平连接的 DN25 疏水阀，防冲蚀挡板在制造时已置入阀体，不作为备件提供。** 垂直连接的疏水阀无防冲蚀挡板。
订购备件： 请按上表所述订购备件，并标明疏水阀的型号和尺寸，包括压力等级和安装方向。 例：1-DN25，FT43-4.5 蒸汽疏水阀的排空气阀装置，水平连接。
建议拧紧力矩
| 序号/部件 | 口径 | 对边宽度 (或 mm) | 螺纹/螺栓尺寸 | 拧紧力矩 (N m) |
|---|---|---|---|---|
| 2 | DN25 | 17 A/F | M10 × 30 | 29 - 33 |
| DN40 | 19 A/F | M12 × 60 | 60 - 66 | |
| DN50 | 24 A/F | M16 × 70 | 80 - 88 | |
| 5 | DN25 | 50 - 50 | ||
| 7 | DN25 | M5 × 20 | 2.5 - 2.8 | |
| DN40 | 10 A/F | M6 × 20 | 10 - 12 | |
| DN50 | 13 A/F | M8 × 20 | 20 - 24 | |
| 9 | 17 A/F | 50 - 55 | ||
| 10 | 22 A/F | 50 - 55 |
安全信息、安装和维护
详细信息请参考随产品提供的安装维修指南（IM-S02-30）。 注：按照阀体所示的流向安装，确保浮球臂位置水平以保证浮球能自由垂直升降。
处理
本产品可循环使用，处置得当不会对环境造成危害。
订购说明
例：1-斯派莎克 DN25，FT43-4.5（R-L）浮球式蒸汽疏水阀，EN 1092 PN16 法兰连接，铸铁阀体，带排空气阀装置。
