产品概述

FT44 碳钢材质浮球式蒸汽疏水阀，带有不锈钢内部件并内置自动排空气阀装置，法兰连接。阀体和阀盖铸件由经过 TÜV 认证的铸造厂生产。阀可以在线维修，不用拆卸管道。除水平连接外，也提供垂直连接型号 (FT44V)。水平连接时流向清楚地标示在阀体上，对于垂直连接的疏水阀，流向仅为从上到下。

产品特性

• 安装方向:
  • FT44: 水平连接
  • FT44V: 垂直连接
• 液囊: FT44 使用 BP99/32 液囊，可应用于过热蒸汽，过热度为 150℃@0 bar g，50℃@32 bar g。
• 标准与证书: 本产品符合欧洲压力设备指令 97/23/EC，根据需要可提供 CE 标识。本产品可提供 EN10204 3.1 证书（需在订购时注明）。
• 可选配置:
  • 手动调节针阀（型号 FT44-C），仅用于水平连接的 FT44。该选项还提供破蒸汽汽锁功能（SLR）。
  • 如有需要还可以在阀盖顶部钻 ⅜" BSP 或 NPT 螺纹孔，用于安装平衡管。
  • 在底部钻 ⅜" BSP 或 NPT 螺纹孔，用于安装排污阀（需在订购时注明）。

口径和管道连接

口径：DN15, DN20, DN25, DN40 和 DN50

• 水平安装型： 面对阀体时的流动方向 DN15-25 从左至右，DN40 和 DN50 从右至左。标准法兰 EN1092 PN40，法兰端尺寸符合 EN26554(系列1)，根据需要可提供法兰连接 JIS/KS20、ANSI B 16.5 class150 和 300 加长型端面尺寸。
• 垂直安装型： 流动方向从上往下。标准法兰 EN1092 PN40，法兰端尺寸符合 EN26554(系列1)，根据需要可提供法兰 JIS/KS 和 ANSI B16.5 class150 和 Class 300 法兰。

注：ANSI 法兰的螺栓孔为 UNC 螺纹，JIS/KS 法兰的螺栓为公制螺纹。

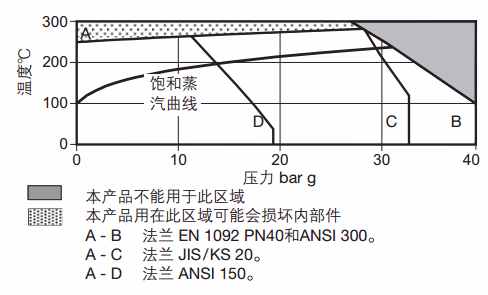

工作范围 / 压力温度限制

参数	数值
阀体设计条件	PN40
最大允许压力 (PMA)	40 bar g @ 100 °C
最高允许温度 (TMA)	300 °C @ 27.5 bar g
最低允许温度	-10 °C
饱和蒸汽下最大工作压力 (PMO)	32 bar g @ 239 °C 注：DN40 和 DN50 阀的 PMO 等于 ΔPMX。
最大工作温度 (TMO)	285 °C @ 28.5 bar g
最低工作温度	0 °C (低温应用时，请咨询斯派莎克公司)

最大压差 (ΔPMX):

口径	DN15, DN20, DN25	DN40, DN50
FT44-4.5	4.5 bar	4.5 bar
FT44-10	10 bar	10 bar
FT44-14	14 bar	-
FT44-21	21 bar	21 bar
FT44-32	32 bar	32 bar

设计最大冷态水压试验压力: 60 bar g (注：内部组件安装后，测试压力不能超过 ΔPMX)注：此疏水阀的工作压力不能超过 48 bar，否则会损坏内部件。

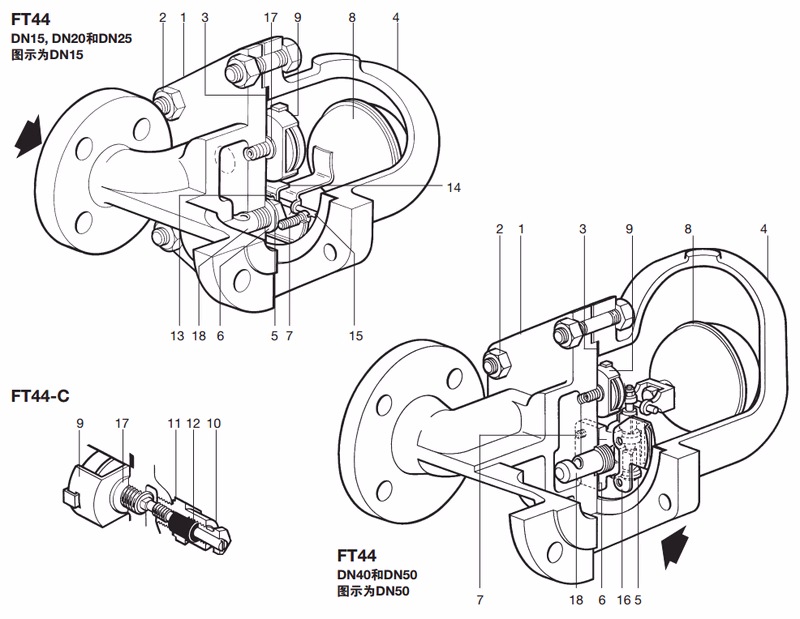

材质明细

序号	部件	尺寸 / 备注	材质	标准
1	阀体		碳钢	1.0619+N/WCB
2	阀盖螺栓		钢	BS 4882 B7M
2	阀盖螺帽	DN15, DN20 和 DN25	钢	EN 10269 25 Cr Mo 4
		DN40 和 DN50	钢	BS 3692 Gr. 8
3	阀盖垫片		加强型片状石墨	-
4	阀盖		碳钢	1.0619+N/WCB
5	阀座	DN15, DN20 和 DN25 水平/垂直连接	不锈钢	BS 970 431 S29
5	带防冲蚀挡板的主阀装置	DN40 和 DN50	不锈钢	BS 3146 Pt2 ANC2 / BS 970 416 S37
6	阀座垫片	DN15, DN20 和 DN25	不锈钢	BS 1449 304 S11
6	主阀组件垫片	DN40 和 DN50	加强型片状石墨	-
7	枢轴支架装配螺钉	DN15, DN20 和 DN25	不锈钢	BS 4183 18/8
7	主阀装配螺栓	DN40	不锈钢	BS 970 302 S25
7	螺栓螺帽	DN50	不锈钢	BS 970 431 S29
8	浮球连杆结构		不锈钢	BS 1449 304 S16
9	排空气阀装置	DN15, DN20 和 DN25	不锈钢	BS 1449 304 S16
10	枢轴支架 (Pivot frame)	DN15, DN20 和 DN25	不锈钢	BS 1449 304 S16
11	枢轴销	DN15, DN20 和 DN25	不锈钢	-
12	防冲蚀挡板		不锈钢	BS 970 431 S29
17	排空阀座垫片 / 装置		不锈钢	BS 1449 409 S19
18	SLR 装置 / 垫片		不锈钢	BS 970 303 S31
19	SLR 垫片		钢	BS 1449 CS4
20	SLR 密封		石墨	-
26	内部挡板	仅 DN40 和 DN50	不锈钢	BS 1449 304 S16

注意：以上为根据原始图纸结构的详尽还原，各尺寸部件可能存在位置微调，请参考图纸。

尺寸与重量 (近似值 mm, kg)

口径	PN40 A (A)	ANSI 300 A (A)	ANSI 150 A (A)	JIS/KS 20K A (A)	B	C	D	E	F	重量 (kg)
DN15	150 (150)	209 (150)	203 (150)	206 (150)	80	80	215	120	155	10.8
DN20	150 (150)	209 (150)	205 (150)	210 (150)	80	80	225	120	165	10.8
DN25	160 (160)	212 (160)	208 (160)	210 (160)	115	85	282	170	215	15.0
DN40	230 (230)	327 (230)	321 (230)	322 (230)	130	115	337	200	200	33.0
DN50	230 (230)	320 (230)	313 (230)	311 (230)	141	123	347	200	225	34.0

(括号内尺寸与垂直连接相关。PN40 法兰端面尺寸符合 EN 26554 系列 1)。

备件

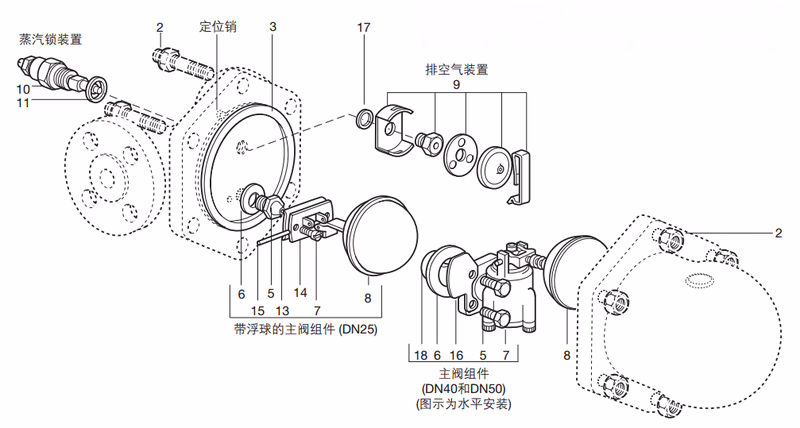

图中实线部分为可供备件，虚线部分不作为备件提供。

可供备件:

• 带浮球的主阀装置 (DN15, DN20 和 DN25 水平连接)*：5, 6, 7, 8, 13, 14, 15
• 带防冲蚀挡板的主阀装置 (DN40 和 DN50)** (注明水平还是垂直连接)：5, 6, 7, 16, 18
• 带浮球和防冲蚀挡板的主阀装置 (DN15, DN20 垂直连接)：5, 6, 7, 8
• 浮球 (DN40 和 DN50)：8
• 排空气阀装置：9, 17
• 破蒸汽汽锁和排空气阀装置 (FT44-C)：9, 10, 11, 12, 17
• 垫片组件 (3套)：3, 6, 11, 12, 17

* 水平连接的 DN15, DN20, DN25 疏水阀，防冲蚀挡板在制造时已置入阀体，不作为备件提供。** 垂直连接的疏水阀无防冲蚀挡板。

订购备件： 请按上表所述订购备件，并标明疏水阀的型号和尺寸，以及压力等级和安装方向。 例：1-DN40，FT44-4.5V 蒸汽疏水阀的主阀装置，垂直连接。

建议拧紧力矩

序号/部件	口径	对边宽度 (或 mm)	螺纹/螺栓尺寸	拧紧力矩 (N m)
2	DN15, DN20 和 DN25	17 A/F	M10 x 60	19 - 22
	DN40	19 A/F	M16 x 85	60 - 66
	DN50	24 A/F	M16 x 85	80 - 88
5	DN15, DN20 和 DN25	17 A/F		50 - 55
7	DN15, DN20 和 DN25		M5 x 20	2.5 - 2.8
	DN40	10 A/F	M6 x 20	10 - 12
	DN50	13 A/F	M8 x 20	20 - 24
9		17 A/F		50 - 55
10		22 A/F		50 - 55

安全信息、安装和维修

详细信息请参考随产品提供的安装和维修指南 (IM-S02-30)。 安装提示： 按照阀体上所示流向装置，确保浮球臂位置水平以保证浮球能自由垂直升降。

处理

本产品可循环使用，处置得当不会对环境造成危害。

订购说明

例： 1-斯派莎克 DN25 FT44-14 浮球式蒸汽疏水阀，EN1092 PN40 法兰连接，碳钢阀体，带排空气阀装置。
