自由杠杆浮球式
产品概述
FTGS14 是一款浮球式蒸汽疏水阀，采用奥氏体不锈钢阀体和全不锈钢内件。它通过 BP99/32 液囊内置了自动排空气装置。该疏水阀的设计允许在不扰动管路的情况下进行维护，这得益于其螺纹连接设计和易于拆卸的内部组件。
产品特性
- 耐腐蚀性： 阀体和内件均为奥氏体不锈钢材质。
- 耐用的阀盖： 球墨铸铁阀盖经过化学镀镍处理，具有更强的耐冲蚀性能。
- 内置排气阀： 自动排空气功能，确保系统快速启动。
- 灵活的安装方向： 提供水平连接（右进左出 R-L 或 左进右出 L-R）和垂直连接（FTGS14V）型号。
口径和管道连接
可选口径：1/2"、3/4" 和 1"。 连接方式：螺纹 BSP (ISO 7-1) 或 NPT。
工作范围 (压力/温度限制)
FTGS14 按 PN16 标准设计。
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN16 |
| PMA - 最大允许压力 | 16 bar g @ 120 °C |
| TMA - 最大允许温度 | 250 °C |
| PMO - 用于饱和蒸汽的最大工作压力 | 14.6 bar g |
| TMO - 最大工作温度 | 250 °C @ 13.8 bar g |
| 最低工作温度 | 0 °C |
| ΔPMX - 最大压差 | 4.5 bar (FTGS14-4.5), 10 bar (FTGS14-10), 14 bar (FTGS14-14) |

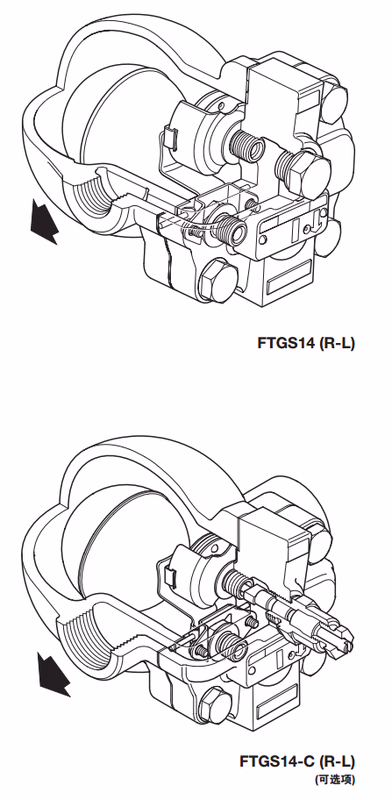

材质明细
该产品采用高等级不锈钢制造，确保在严苛环境下的使用寿命。
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 | EN 10213-4 (1.4308) ASTM A351 CF8 |
| 2 | 阀盖螺栓 | 钢 | |
| 3 | 阀盖垫片 | 加强型片状石墨 | |
| 4 | 阀盖 | 镀镍球墨铸铁 | DIN 1693 GGG 40 |
| 5 | 主阀阀座 | 不锈钢 | |
| 8 | 浮球及杠杆机构 | 不锈钢 | |
| 17 | 排气气阀组件 | 不锈钢 |
排量
排量图显示了在不同压差下的冷凝水排放量。
尺寸与重量 (近似值)
| 口径 | A (mm) | B (mm) | B1 (mm) | C (mm) | D (mm) | E (mm)* | F (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 1/2" & 3/4" | 123 | 107 | 96 | 80 | 150 | 105 | 38 | 3.4 |
| 1" | 145 | 107 | 117 | 70 | 160 | 120 | 38 | 4.6 |
可选项
- 破蒸汽锁装置 (SLR)： 型号中带有字母 'C'（例如 FTGS14-C）。该选项在标准排气阀基础上增加了破蒸汽锁功能。
- 内置过滤网： 型号中带有字母 'X'（例如 FTGS14X）。
安装与维护
FTGS14 必须按照阀体上指示的流动方向安装。铭牌上的箭头必须指向下方，以确保浮球杠杆能够垂直升降。

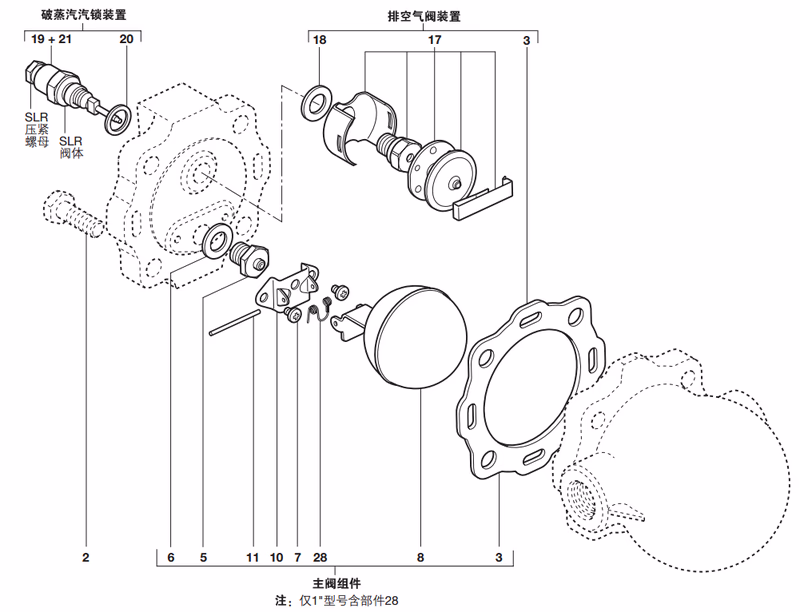

备件
可提供的备件包括：
- 维修组件（包括主阀组件、垫片、排气阀）
- 带浮球的主阀组件
- 排气阀组件
- SLR 装置（仅限 'C' 型号）
如何订购
示例： 1 个 斯派莎克 Spirax Sarco 1/2" FTGS14-4.5 (L-R) 浮球式蒸汽疏水阀，螺纹 BSP 连接，带内置排气装置。
