自由杠杆浮球式
产品概述
FTS14 是一款采用奥氏体不锈钢 (316) 材质的浮球式蒸汽疏水阀，内置自动排空气阀。该阀能有效地排除冷凝水并去除空气，确保过程设备以最高效率工作。
标准 FTS14 采用水平连接，流向从右至左 (R-L)。得益于其独特的结构设计，只需简单旋转阀盖，即可将其转换为从左至右 (L-R) 的水平安装，或流向向上/向下的垂直安装 (FTS14VX)。
产品特性
- 高耐腐蚀性： 阀体和内部组件均采用 316 奥氏体不锈钢制造。
- 万向安装： 旋转阀盖即可适应水平或垂直管道的安装方向。
- 内置排气： 自动排空气阀确保系统快速启动，减少预热时间。
- 卫生级选项： 可提供卡箍连接，适用于对洁净度有要求的工况 (仅限 FTS14-4.5)。
口径和管道连接
可选口径：½", ¾", 1" (DN15, DN20, DN25)。
连接方式：
- 螺纹： BSP T Rp (ISO 7-1) 或 NPT
- 承插焊： ASME B 16.11, BS 3799 Class 3000
- 法兰： EN 1092-1 PN16/PN25, ASME B 16.5 Class 150/300
- 卡箍连接： 卫生型卡箍 (仅提供 FTS14-4.5)

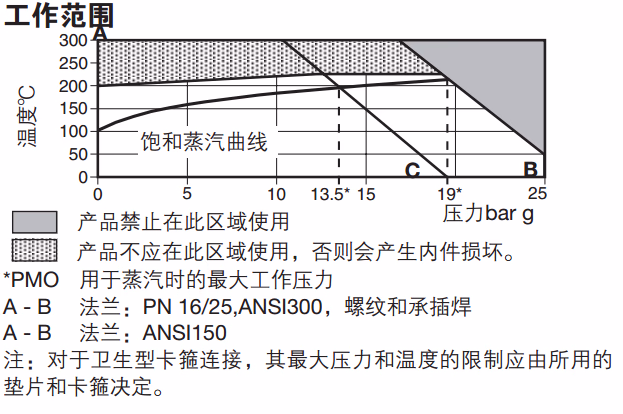

工作范围 (压力/温度限制)
FTS14 按 PN25 标准设计。
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN25 |
| PMA - 最大允许压力 | 25 bar g @ 50 °C |
| TMA - 最高允许温度 | 300 °C |
| PMO - 饱和蒸汽最大工作压力 | 19 bar g (法兰 PN16/25, 承插焊, 螺纹) |
| TMO - 最高工作温度 | 225 °C @ 19 bar g |
| 最低工作温度 | -20 °C |
| ΔPMX - 最大压差 | 4.5 bar (FTS14-4.5), 10 bar (FTS14-10), 14 bar (FTS14-14) |

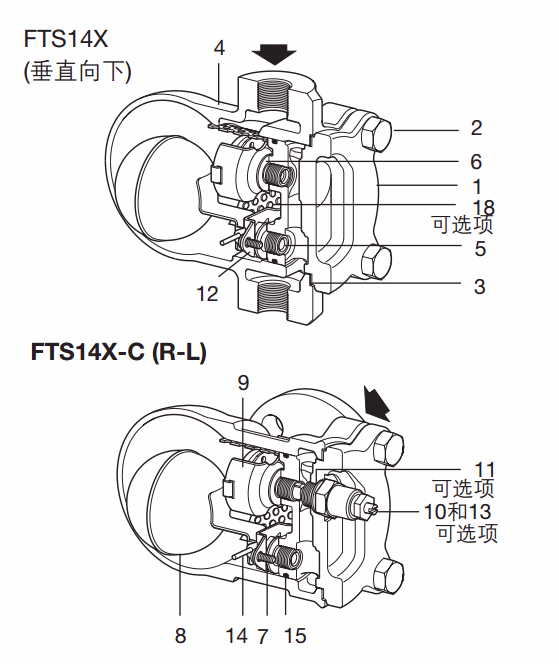

材质明细
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 (316) | EN 10213-4 (1.4408) / ASTM A351 CF8M |
| 2 | 阀盖螺栓 | 不锈钢 | BS EN 3506 A2-70 |
| 3 | 阀盖垫片 | 加强片状石墨 | |
| 4 | 阀盖 | 奥氏体不锈钢 (316) | EN 10213-4 (1.4408) / ASTM A351 CF8M |
| 5 | 主阀阀座 | 不锈钢 | BS 970 431 S29 |
| 8 | 浮球连杆机构 | 不锈钢 | BS 1449 304 S16 |
| 15 | O 型圈 | 灰色 Viton | 符合 FDA CFR Title 21 |

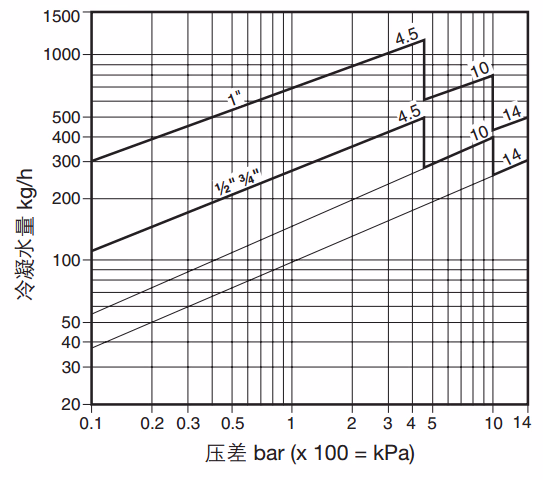

排量
冷凝水的排量基于饱和温度下的数据。在起机状态下，排气阀打开可额外增加排量。

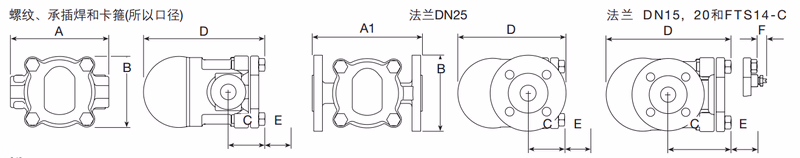

尺寸与重量 (近似值)
| 口径 | A (螺纹/承插焊) | A (卡箍) | A1 (法兰 PN16/25) | B | C | D | E | F | 重量 (螺纹) | 重量 (法兰) |
|---|---|---|---|---|---|---|---|---|---|---|
| ½" (DN15) | 135 | 180 | 150 | 97 | 48 | 162 | 135 | 22 | 3.75 kg | 5.00 kg |
| ¾" (DN20) | 135 | 180 | 150 | 97 | 48 | 162 | 135 | 22 | 3.75 kg | 5.00 kg |
| 1" (DN25) | 139 | 200 | 160 | 113 | 51 | 179 | 145 | 22 | 4.25 kg | 6.25 kg |
(尺寸单位：mm)
可选项
- 内置过滤网 (FTS14X)： 阀体内部自带滤网。
- 破蒸汽汽锁装置 (FTS14-C)： 增加手动调节针型阀，用于防止蒸汽系统气锁。
- 感应器螺孔： 阀盖上可钻 ⅛" BSP 螺纹孔，用于安装温度感应器。

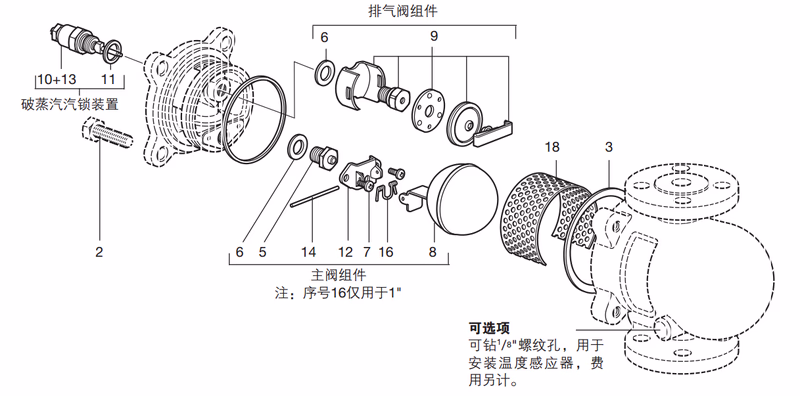

备件
可提供的备件包括：
- 维修包（含主阀组件、垫片、排气阀等）
- 垫片组（3件套）
如何订购
示例： 1 台 斯派莎克 ½" FTS14X-4.5 R-L 不锈钢材质蒸汽疏水阀，BSP 螺纹连接。配内置排空气阀和内置过滤网。
