简介

斯派莎克 HP45 双金属式蒸汽疏水阀采用锻钢阀体，适用于高温高压蒸汽管线及制程疏水。

该疏水阀针对高压蒸汽工况设计，采用加强型不锈钢内部件，可在线维修。在系统起机时，能够快速排除空气、不凝性气体和大量冷凝水，同时避免蒸汽泄漏。

故障时阀门保持常开，不易造成系统积水；产品内置过滤网，并可通过外部装置调节冷凝水排放温度。

标准

本产品完全符合欧洲压力设备指令 97/23/EC。

证书

本产品可提供 EN 10204 3.1 材质证书。

注：如需提供证书，请在订购时注明。

口径和管道连接

• 1/2"、3/4" 和 1" BSP 或 NPT 螺纹连接
• 承插焊连接，符合 ANSI B16.11
• 对焊连接，符合 ANSI B16.25
• DN15、DN20 和 DN25 法兰连接，可选 PN63、PN100 或 ANSI 600

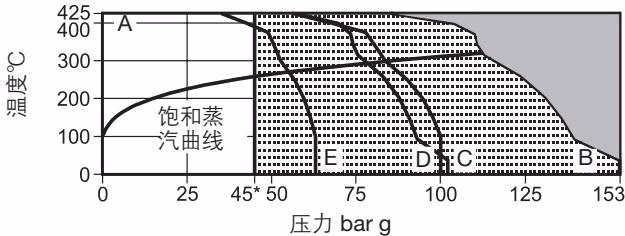

工作范围与限制条件

• A - B：螺纹 BSP / NPT、承插焊和对焊
• A - C：法兰 ANSI 600
• A - D：法兰 PN100
• A - E：法兰 PN63
• 本产品不能用于图示禁用区域。
• 本产品不应超出工作范围使用，否则可能损坏内部件。

参数	数值
阀体设计条件	PN150，Class 900 to ANSI B 16.34
PMA 最大允许压力	153 bar g @ 38 ℃
TMA 最高允许温度	425 ℃ @ 86 bar g
最低允许温度	0 ℃
PMO 最大工作压力	45 bar g @ 425 ℃
TMO 最大工作温度	425 ℃ @ 45 bar g
最低工作温度	0 ℃
低温应用说明	低温应用时，请咨询斯派莎克公司
最低工作压力	15 bar g
PMX 最大背压	不得超过上游压力的 90%
设计最大冷态水试验压力	229 bar g

材质

序号	部件	材质	标准
1	阀体	钢	ASTM A105N
2	阀座垫片	不锈钢	AISI 304
3	双金属元件	不锈钢	-
4	过滤网	不锈钢	AISI 304L
5	阀盖垫片	螺旋型不锈钢石墨填充（无石棉）	-
6	阀盖	钢	ASTM A105N
7	阀盖螺栓	钢	ASTM A193 Gr. B7
7	螺母	钢	ASTM A194 Gr. 2H
8	螺盖垫片	不锈钢加强石墨	-
9	螺盖	钢	ASTM A105
10	锁定螺母	钢	-

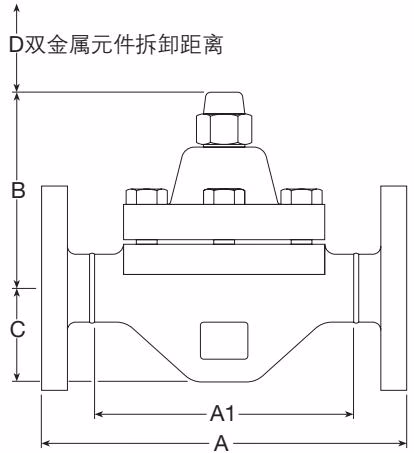

尺寸与重量

尺寸和重量为近似值，单位为 mm 和 kg。

口径 / 连接形式	A	A1	B	C	D	重量
1/2"、3/4"、1" 螺纹 / 承插焊 / 对焊	-	160	124	58	150	6.5
DN15 PN63 / PN100 法兰	235	-	124	58	150	11.0
DN15 ANSI 600 法兰	235	-	124	58	150	9.5
DN20 PN63 / PN100 法兰	235	-	124	58	150	11.5
DN20 ANSI 600 法兰	235	-	124	58	150	10.0
DN25 PN63 / PN100 法兰	235	-	124	58	150	12.0
DN25 ANSI 600 法兰	235	-	124	58	150	10.5

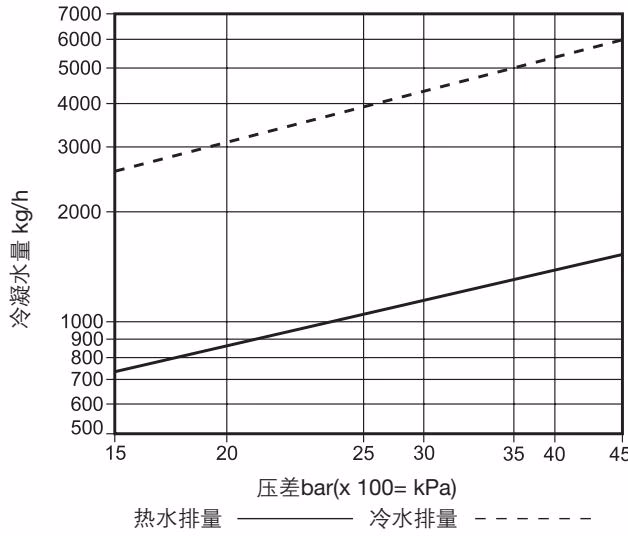

排量

• 压差 bar（x 100 = kPa）
• 热水排量
• 冷水排量

安全信息、安装和维修

详见随产品提供的安装维修指南（IM-P623-03）。

处理

本产品可循环使用，处理得当不会造成环境危害。

订购说明

举例：1 - 斯派莎克 HP45 双金属式蒸汽疏水阀，1/2" 承插焊连接。

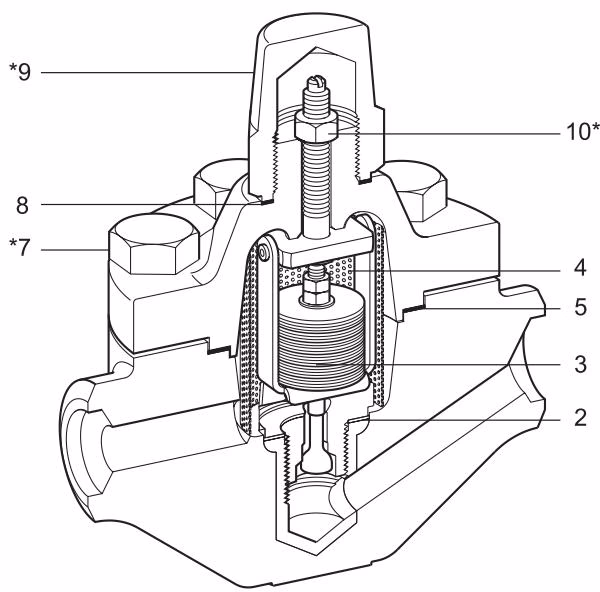

备件

可供备件如下，其它部分不作为备件提供。

可供备件	对应序号
双金属元件组	2, 3, 4, 5, 8
阀盖垫片（3 件套）	5
垫片组	2, 5, 8
过滤滤网	4

订购备件

按上述说明订购备件，并注明疏水阀的型号和口径。

例：1 - 双金属元件组，用于斯派莎克 1" HP45 双金属式蒸汽疏水阀。

7、9、10 项不作为备件提供。

推荐拧紧力矩

部件	扳手规格	N m
3	36 A/F	120 - 132
7	22 A/F	70 - 77
9	29 A/F	80 - 88
10	13 A/F	5
