PN16
产品概述
KA、KB 和 KC 两通控制阀，与斯派莎克自作用控制器一起组成自力式温度控制系统。
可供型号
| 型号 | 说明 |
|---|---|
| KA31 | 常开阀，螺纹连接 |
| KA33 | 常开阀，法兰连接 |
| KB31 | 常开阀，磷青铜波纹管，螺纹连接 |
| KB33 | 常开阀，磷青铜波纹管，法兰连接 |
| KC31 | 常开阀，不锈钢波纹管，螺纹连接 |
注：压力平衡波纹管可使阀在更高的压差下工作。
标准与认证
- 标准: 产品完全符合欧洲压力设备指令 97/23/EC
- 认证: 作为标准，产品带制造商典型测试证书
- 注意：下定单时，要说明所需证书及测试要求。
口径和管道连接
螺纹连接
- BSP (BS 21 parallel) 或 NPT:
- KA31: ½", ¾", 1", 1¼", 1½" 和 2"
- KB31: 1", 1¼", 1½" 和 2"
- KC31: 1½" 和 2"
法兰连接
- 标准法兰 EN 1092 PN16 和 BS 10 Table F:
- KA33: DN15, DN20, DN25, DN32, DN40 和 DN50
- KB33: DN25, DN32, DN40 和 DN50
工作范围 / 压力温度限制
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN16 |
| 最高设计压力 | 16 bar g @ 120°C |
| 最高设计温度 | 220°C @ 13.8 bar g |
| 最低设计温度 | -10°C |
| 最高工作温度 | 220°C |
| 最低工作温度 | 0°C |
注：低于此温度，请咨询斯派莎克公司。
最大工作差压 (bar):
| 型号/口径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|
| KA31 | 13.0 | 10.3 | 4.5 | 3.0 | 2.0 | 1.5 |
| KA33 | 13.0 | 10.3 | 4.5 | 3.0 | 2.0 | 1.5 |
| KB31 | - | - | 10.3 | 9.0 | 8.2 | 6.9 |
| KB33 | - | - | 10.3 | 9.0 | 8.2 | 6.9 |
| KC31 | - | - | - | - | 13.0 | 13.0 |
设计最大冷态水压试验压力: 24 bar g
注意事项
本产品不能用于图中阴影区域。
Kv 值
| 口径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|
| KA31, KA33 | 2.90 | 4.64 | 9.80 | 16.48 | 23.70 | 34.00 |
| KB31, KB33 | - | - | 9.80 | 16.48 | 23.70 | 34.00 |
| KC31 | - | - | - | - | 16.48 | 34.00 |
转换公式: Cv (UK) = Kv × 0.963 | Cv (US) = Kv × 1.156
排量
- 饱和蒸汽系统选型，请参考 TI-GCM-08
- 水系统选型，请参考 TI-GCM-09

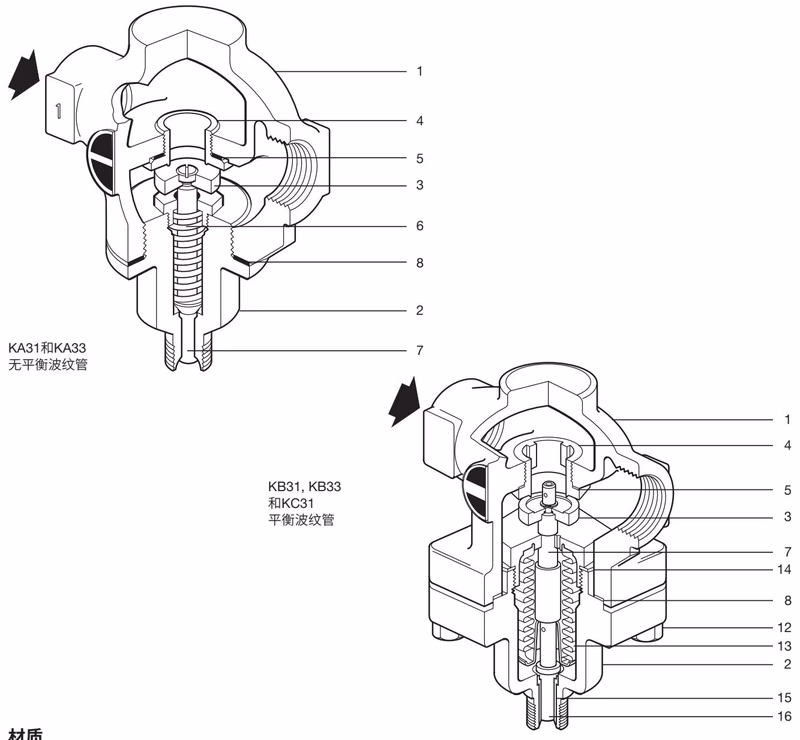

材质明细
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 铸铁 | DIN 1691 GG 25 |
| 2 | 阀帽 | 铸铁 | DIN 1691 GG 25 |
| 3 | 阀芯 | 不锈钢 | BS 970 431 S 29 |
| 4 | 阀座 | 不锈钢 | BS 970 431 S 29 |
| 5 | 阀座垫片 (DN15-DN25) | 低碳钢 | BS 1449 CS 4 |
| 5 | 阀座垫片 (DN32-DN50) | 加强型片状石墨 | - |
| 6 | 回复弹簧 | 不锈钢 | BS 2056 302 S 26 |
| 7 | 阀杆 (KA和KB) | 黄铜 | BS 2874 CZ 121 |
| 7 | 阀杆 (KC) | 不锈钢 | BS 970 321 S 20 |
| 8 | 阀帽垫片 | 加强型片状石墨 | - |
| 12 | 阀帽螺栓 | 钢 | BS 4439 Gr. 8.8 |
| 13 | 阀帽螺帽 | 钢 | BS 3692 Gr. 8 |
| 13 | 波纹管 (KB) | 磷青铜 | EN 12449 Cu Sn 6 |
| 13 | 波纹管 (KC) | 不锈钢 | AISI 316L |
| 14 | 波纹管垫片 | 加强型片状石墨 | - |
| 15 | 阀帽衬 | 黄铜 | BS 2874 CZ 121 |
| 16 | 柱塞 | 黄铜 | BS 2874 CZ 121 |
尺寸与重量 (近似值 mm, kg)
KA31 和 KA33
| 口径 | A (螺纹) | A1 (PN16) | A1 (BS10 F) | B | C | 重量 (螺纹) | 重量 (法兰) |
|---|---|---|---|---|---|---|---|
| DN15- ¾" | 90 | 130 | 130 | 105 | 37 | 1.3 | 3.3 |
| DN20- ¾" | 104 | 150 | 147 | 105 | 37 | 1.6 | 4.3 |
| DN25- 1" | 136 | 160 | 157 | 107 | 51 | 3.2 | 5.7 |
| DN32- 1¼" | 144 | 180 | 180 | 110 | - | 5.1 | 8.8 |
| DN40- 1½" | 150 | 200 | 200 | 110 | - | 6.3 | 11.0 |
| DN50- 2" | 180 | 230 | 230 | 110 | - | 7.8 | 13.0 |
KB31、KB33 和 KC31
| 口径 | A (螺纹) | A1 (PN16) | A1 (BS10 F) | B | C | 重量 (螺纹) | 重量 (法兰) |
|---|---|---|---|---|---|---|---|
| DN25- 1" | 136 | 160 | 157 | 138 | 51 | 3.4 | 5.9 |
| DN32- 1¼" | 144 | 180 | 180 | 152 | 51 | 5.7 | 9.1 |
| DN40- 1½" | 150 | 200 | 200 | 152 | 62 | 6.9 | 11.2 |
| DN50- 2" | 180 | 230 | 230 | 152 | 71 | 8.8 | 13.4 |

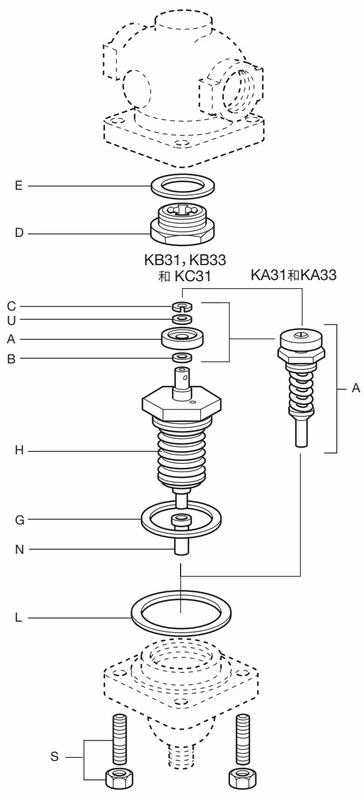

备件
图中实线部分为可供备件，虚线部分不属供应范围。
KA31 和 KA33 可供备件
| 备件 | 包含部件 |
|---|---|
| 阀座装置 | A, D, E, L |
| 垫片组 | E, L |
| 阀帽螺栓、螺帽组 (4件套) | S |
KB31、KB33 和 KC31 可供备件
| 备件 | 包含部件 |
|---|---|
| 阀座装置 (波纹管和阀杆除外) | A, B, C, D, E, L, U, G |
| 波纹管和阀杆装置 | G, L, N, H |
| 垫片组 | B, C, E, L, U, G |
| 阀帽螺栓、螺帽组 (4件套) | S |
订购备件: 请按备件表中的描述订购备件，并注明阀的口径和型号。 例：1-DN32 KB31 的阀座装置。
安全信息、安装和维修
详细信息请参考随产品一起提供的安装维修指南 (IM-S21-01)。
安装要点: 阀应安装在水平管道上，执行器位于管道垂直下方。
订购说明
例： 1-斯派莎克 1¼" KB33 铸铁阀，法兰连接。
