斯派莎克（Spirax Sarco）BXRA 是一款常闭型单阀座自作用控制阀。BX系列两通控制阀与斯派莎克自作用控制器一起组成自力式温度控制系统。也可以通过安装 EL7200 电动执行器及合适的温度传感器与控制器，组成电动温度控制系统。

可供型号

• BXRA: 常闭，单阀座。
• BX: 常开，单阀座，提供4种阀芯阀座口径（BX2, BX3, BX4 和 BX6）。
• 口径和管道连接: ½" 螺纹 BSP（BS 21）或 NPT。

材质

序号	部件	材质	标准
1	阀体	炮铜	CC491 K 或 CC491 KM
2	阀芯	不锈钢	AISI 440B
3	阀座	不锈钢	BS 970 431 S29
4	阀座密封垫	铜	BS 2870 C102
5	球回复弹簧	不锈钢	BS 2056 302 S26
6	主回复弹簧	不锈钢	BS 2056 302 S26
7	阀帽	黄铜	BS 2872 CZ 122
8	阀帽密封垫	加强型片状石墨

设计条件

条件	数值
阀体设计条件	PN25
最高设计温度 (安装斯派莎克隔热杆)	260 °C
最高设计温度 (直接与执行器连接)	232 °C
最大压差 (BXRA)	10.3 bar
最大压差 (BX)	17.2 bar
设计最大冷态水压试验压力	38 bar g

WARNING

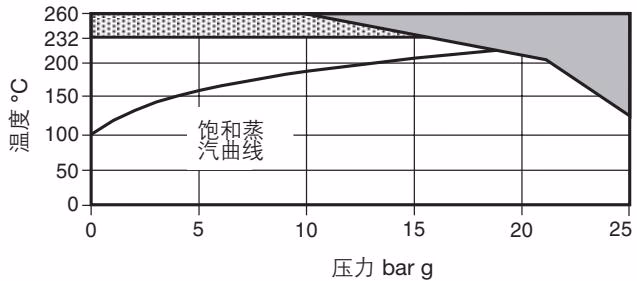

本产品不能用于压力/温度限制图表中的限制区域。如果在此区域内使用自作用执行器，必须安装斯派莎克隔热杆。

Kv值

型号	BX2	BX3	BX4	BX6	BXRA
Kv	0.38	0.64	1.03	1.65	0.59

转换公式：$C_v (UK) = K_v \times 0.963$，$C_v (US) = K_v \times 1.156$

排量

• 饱和蒸汽系统选型，请参考 TI-GCM-08。
• 水系统选型，请参考 TI-GCM-09。

尺寸与重量

口径	A	B	重量
½"	95 mm	83 mm	0.7 kg

安装与调试

INFO

在进行任何安装操作前，请务必遵守一般安全信息。这些控制阀可与斯派莎克 EL 和 SA 控制系统（121, 122, 123 和 128 型）配合使用（注意：122 和 128 型不适用于大于 1"/DN25 的阀门）。

阀门应安装在水平管道上，使流向与阀体上箭头指示的方向一致，并且传感器应垂直位于管道下方。阀门上游必须安装合适的过滤器。此外，在蒸汽系统中，阀门前应安装汽水分离器，并在冷凝水可能积聚的地方安装疏水阀组。

WARNING

SA 控制系统执行器必须通过阀门底部的螺纹接口及执行器上的半活接头与阀门牢固连接后，才能允许流体通过。同样，在阀门被完全隔离之前，不得将执行器与阀门断开连接。 重要的是，不得将管道应力（例如膨胀力或管道支撑不足引起的应力）施加在阀体上。

旁路布置: 建议在控制阀的上下游安装隔离阀，并配备一个手动调节阀作为旁路。这样，在控制阀被隔离进行维护时，可以通过旁路阀来控制工艺流程。

常开排液

BMRA 和 BXRA 阀门为常闭型。当用作冷却控制时，可能需要在传感器上形成持续的流量。在这种情况下，可以在阀门周围安装一个小口径的旁路。通常一根 6 mm 的管道并配合将手动阀门打开约一圈即可满足要求。

维护

WARNING

垫片安全: 用于加强垫片的金属箔非常薄且锋利。在处理时应特别小心，以免割伤手指或手部。

常规维护程序:

• 运行 24 小时后: 检查管道连接和法兰螺栓是否紧固。
• 每年: 应对阀门进行检查，查看是否有磨损，并更换任何磨损或损坏的部件，如阀芯、阀杆和阀座。

一般维护信息:

• 必须保持阀门密封面的清洁。
• 过滤器应定期清洗，以确保流向阀门的流体干净且不受阻碍。
• 如果需要将阀门从管道上拆下进行维修，必须严格遵守相关的安全防范措施。

备件

可提供的备件包括阀座组件和垫片组。

备件	包含项
阀座组件 (BX 和 BXRA)	3, 4, 6, 8
垫片组 (每包各 3 件)	4, 8

建议拧紧力矩:

• 阀座 (序号 3): 18 A/F, 40 - 50 N m
• 阀帽 (序号 7): 40 - 50 N m
