产品概述

KB71 两通控制阀，与斯派莎克自作用控制器一起组成自力式温度控制系统。

可供型号

型号	说明
KB71	常开阀，磷青铜波纹管，螺纹连接

注：压力平衡波纹管可使阀在更高的压差下工作。

标准与认证

• 标准: 产品完全符合欧洲压力设备指令 97/23/EC
• 认证: 作为标准，产品带制造商典型测试证书
• 注意：下定单时，要说明所需证书及测试要求。

口径和管道连接

• BSP (BS 21 parallel) 或 NPT:
  • DN25 (1"), DN32 (1¼"), DN40 (1½") 和 DN50 (2")

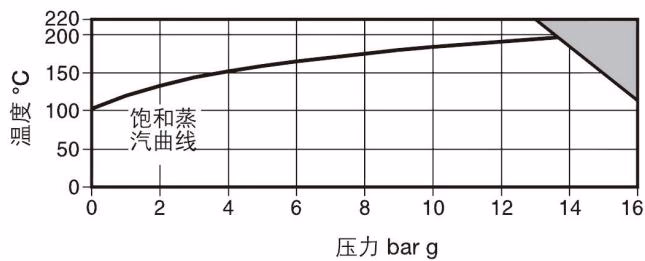

工作范围 / 压力温度限制

参数	数值
阀体设计条件	PN16
最高设计压力	16 bar g @ 220°C
最高设计温度	220°C @ 10 bar g
最低设计温度	-10°C
最高工作温度	220°C
最低工作温度	0°C

注：低于此温度，请咨询斯派莎克公司。

最大工作差压 (bar):

型号/口径	DN25	DN32	DN40	DN50
KB71	10.3	9.0	8.2	6.9

设计最大冷态水压试验压力: 24 bar g

注意事项

本产品不能用于图中阴影区域。

Kv 值

口径	DN25	DN32	DN40	DN50
KB71	9.80	16.48	23.70	34.00

转换公式: Cv (UK) = Kv × 0.963 | Cv (US) = Kv × 1.156

排量

• 饱和蒸汽系统选型，请参考 TI-GCM-08
• 水系统选型，请参考 TI-GCM-09

材质明细

序号	部件	材质	标准
1	阀体	球墨铸铁	QT450-10
2	阀帽	球墨铸铁	QT450-10
3	阀芯	不锈钢	BS 970 431 S 29
4	阀座	不锈钢	BS 970 431 S 29
5	阀座垫片 (DN15-DN25)	低碳钢	BS 1449 CS 4
5	阀座垫片 (DN32-DN50)	加强型片状石墨	-
6	回复弹簧	不锈钢	BS 2056 302 S 26
7	阀杆	磷青铜	BS 2874 CZ 121
8	阀帽垫片	加强型片状石墨	-
12	阀帽螺栓	钢	BS 4439 Gr. 8.8
13	阀帽螺帽	钢	BS 3692 Gr. 8
13	波纹管	磷青铜	EN 12449 Cu Sn 6
14	波纹管垫片	加强型片状石墨	-
15	阀帽衬	黄铜	BS 2874 CZ 121
16	柱塞	黄铜	BS 2874 CZ 121

尺寸与重量 (近似值 mm, kg)

口径	A	A1	B	C	重量
DN25 - 1"	136	160	138	51	3.4
DN32 - 1¼"	144	180	152	51	5.7
DN40 - 1½"	150	200	152	62	6.9
DN50 - 2"	180	230	152	71	8.8

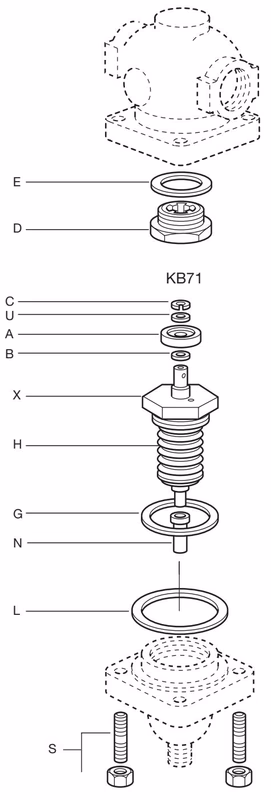

备件

图中实线部分为可供备件，虚线部分不属供应范围。

KB71 可供备件

备件	包含部件
阀座装置 (波纹管和阀杆除外)	L, U, G
波纹管和阀杆装置	G, L, N, H
垫片组	B, C, E, L, U, G
阀帽螺栓、螺帽组 (4件套)	S

订购备件: 请按备件表中的描述订购备件，并注明阀的口径和型号。 例：1-DN32 KB71 的阀座装置。

安全信息、安装和维修

详细信息请参考随产品一起提供的安装维修指南 (IM-S21-01)。

安装要点: 阀应安装在水平管道上，执行器位于管道垂直下方。

订购说明

例： 1-斯派莎克 1¼" KB71 球墨铸铁阀，螺纹连接 BSP。
