PN100
简介
M16Vi 和 M16Si 球阀用于隔离关断，设计用于蒸汽及其他工业流体。默认带可锁手柄，可以直接检修，无需从管路上全部卸下。
ISO 安装
阀门带整体式 ISO 平台，方便安装自动执行器，不会破坏密封性，可实现手动与远程控制切换。
可供型号
- M16Vi4：ISO 不锈钢球阀，纯 PTFE 阀座
- M16Si4：ISO 不锈钢球阀，加强型 PTFE 阀座
标准
产品完全符合欧洲压力设备指令（PED）。
技术数据
| 项目 | 数值 |
|---|---|
| 流量特性 | 修正线性 |
| 通径 | 全通径和缩小通径 |
| 密封等级 | 符合 ISO 5208（A级）/ EN 12266-1（A级） |
选项
所有口径均可安装 BVA300 系列气动执行器。
口径和连接
- RB：1/2"、3/4"、1"、1 1/4"、1 1/2"、2" BSP 螺纹和对焊，DN15 至 DN50 法兰 PN16
- FB：3/8"、1/2"、3/4"、1"、1 1/4"、1 1/2" BSP 螺纹和对焊，DN10 至 DN40 法兰 PN16

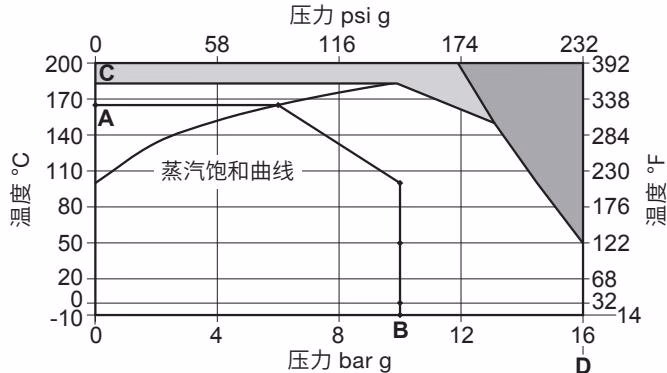

压力 / 温度限制
- A - B：M16Vi
- C - D：M16Si
- 产品不应用于图示区域，可能对软密封造成损坏。
- 本产品不能用于禁用区域。
| 参数 | M16Vi4 | M16Si4 |
|---|---|---|
| 阀体设计等级 | PN16 | PN16 |
| PMA 最高允许压力 | 16 bar g @ 50 ℃ | 16 bar g @ 50 ℃ |
| TMA 最高允许温度 | 165 ℃ | 183 ℃ |
| 最低允许温度 | -10 ℃ | -10 ℃ |
| PMO 最高饱和蒸汽工作压力 | 6 bar g @ 165 ℃ | 9.9 bar g @ 183 ℃ |
| TMO 最高工作温度 | 165 ℃ @ 6 bar g | 183 ℃ @ 9.9 bar g |
| 最高工作压差 | 由 PMO 决定 | 由 PMO 决定 |
| 设计最高冷态水压试验压力 | 24 bar g | 24 bar g |

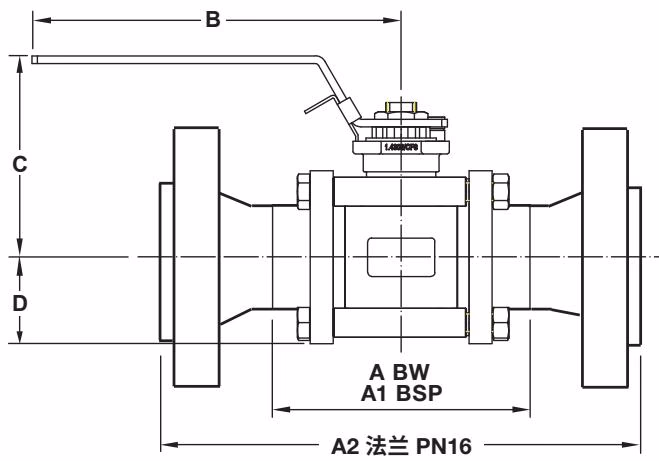

尺寸（近似）mm
RB 缩小通径
| 口径 | DN | A | A1 | A2 | B | C | D |
|---|---|---|---|---|---|---|---|
| 1/2" | DN15 | 65 | 77 | 141 | 125 | 56 | 21 |
| 3/4" | DN20 | 70 | 87 | 150 | 125 | 60 | 25 |
| 1" | DN25 | 80 | 100 | 162 | 150 | 69 | 32 |
| 1 1/4" | DN32 | 100 | 110 | 184 | 150 | 75 | 35.5 |
| 1 1/2" | DN40 | 110 | 130 | 200 | 192 | 94 | 40.5 |
| 2" | DN50 | 125 | 145 | 215 | 192 | 102 | 45 |
FB 全通径
| 口径 | DN | A | A1 | A2 | B | C | D |
|---|---|---|---|---|---|---|---|
| 3/8" | DN10 | 65 | 65 | - | 125 | 56 | 21 |
| 1/2" | DN15 | 70 | 70 | 146 | 125 | 60 | 25 |
| 3/4" | DN20 | 80 | 90 | 162 | 150 | 69 | 32 |
| 1" | DN25 | 100 | 100 | 180 | 150 | 75 | 35.5 |
| 1 1/4" | DN32 | 110 | 120 | 194 | 192 | 94 | 40.5 |
| 1 1/2" | DN40 | 125 | 135 | 215 | 192 | 102 | 45 |
重量（近似）kg
| 口径 | RB 螺纹 / 对焊 | RB PN16 | FB 螺纹 / 对焊 | FB PN16 |
|---|---|---|---|---|
| 3/8" | - | - | 0.6 | 1.6 |
| 1/2" | 0.6 | 2.6 | 0.8 | 2.8 |
| 3/4" | 0.8 | 2.8 | 1.3 | 3.3 |
| 1" | 1.3 | 3.3 | 1.8 | 3.8 |
| 1 1/4" | 1.8 | 5.8 | 2.8 | 6.8 |
| 1 1/2" | 2.8 | 6.8 | 3.9 | 7.9 |
| 2" | 3.9 | 8.9 | - | - |

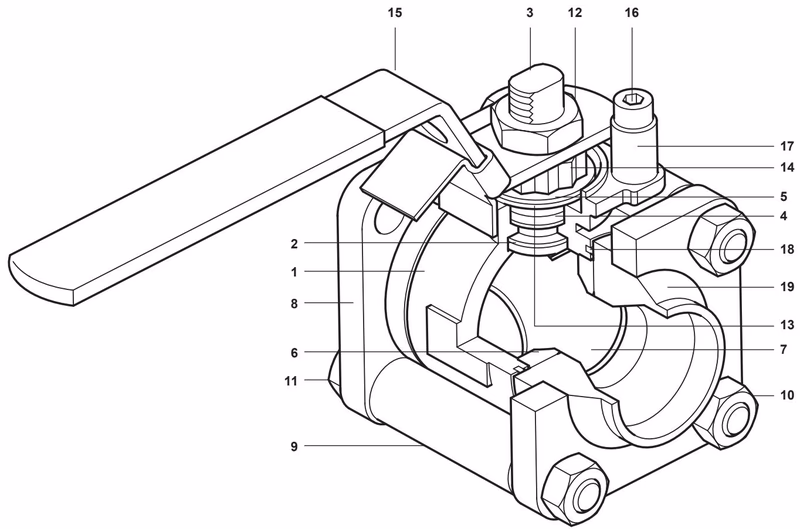

材质
| 序号 | 部件 | 材质 | 标准 / 说明 |
|---|---|---|---|
| 1 | 阀体 | 不锈钢 | EN 10213 1.4308 |
| 2 | 阀杆垫片 | RPTFE | - |
| 3 | 阀杆 | 不锈钢 | ASTM A276 304 |
| 4 | 阀杆密封 | 石墨增强 PTFE | - |
| 5 | 弹簧垫圈 | 不锈钢 | 60Si2MnA |
| 6 | 阀座 | PTFE / 加强型 PTFE | M16Vi 纯 PTFE，M16Si 加强型 PTFE |
| 7 | 球体 | 不锈钢 | ASTM A276 316L |
| 8 | 法兰 | 不锈钢 | ASTM A276 304 |
| 9 | 套子 | Nylon | - |
| 10 | 螺栓 | 不锈钢 | BS EN ISO 3506 A2-70 |
| 11 | 螺母 | 不锈钢 | BS EN ISO 3506 A2-70 |
| 12 | 阀杆螺母 | 不锈钢 | SUS 304 |
| 13 | 密封环 | 不锈钢 | ASTM A276 304 |
| 14 | 防松板 | 不锈钢 | ASTM A276 304 |
| 15 | 阀杆 | 不锈钢 | ASTM A276 304 |
| 16 | 限位螺母 | 不锈钢 | SUS 304 |
| 17 | 限位器 | 不锈钢 | ASTM A276 304 |
| 18 | 法兰面密封圈 | PTFE | - |
| 19 | 连接端口 | 不锈钢 | ASTM A276 304 |
Kv 值
| 通径 | 口径序列 | 数值序列 |
|---|---|---|
| RB | 1/2"、3/4"、1"、1 1/4"、1 1/2"、2" | 5.5、11.7、22.3、31.7、62.2、109.7 |
| FB | 3/8"、1/2"、3/4"、1"、1 1/4"、1 1/2" | 5.5、11.7、22.3、31.7、62.2、109.7 |
- Cv (UK) = Kv × 0.963
- Cv (US) = Kv × 1.156
操作力矩（Nm）
| 口径序列 | M16Vi 力矩 | M16Si 力矩 |
|---|---|---|
| 1/2"、3/4"、1"、1 1/4"、1 1/2"、2" | 2.5、4.5、5.5、10.0、18.5、32.0 | 3、5、12.5、18、28、48 |
对于长期处于静止状态的阀门，其力矩可能会增加。
安全信息、安装和维护
详细信息请查看随货提供的安装和维修指南。
安装说明
- 螺纹 BSP 连接阀门为整阀供货，可直接安装。
- 对焊 BW 连接阀门经测试后散件装箱供货。
- 阀门应安装在便于操作的位置。

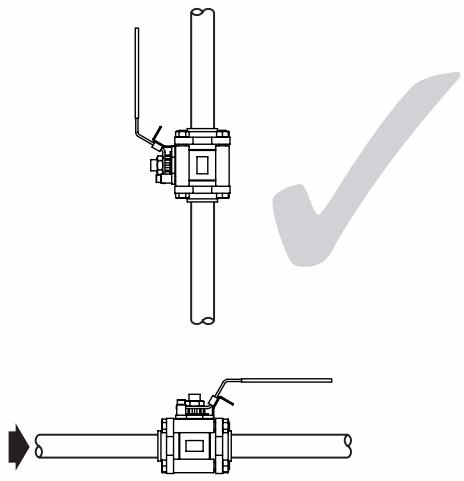

- 气体工况下，阀门可任意位置安装。
- 液体工况下，不可倒装。
用于蒸汽工况时：
- 在阀门上游设置带疏水的集水包。
- 缓慢开启阀门，防止水锤损坏。
订购说明
例：1 台斯派莎克 M16Vi4 缩小通径 1" 对焊连接 ISO 球阀。

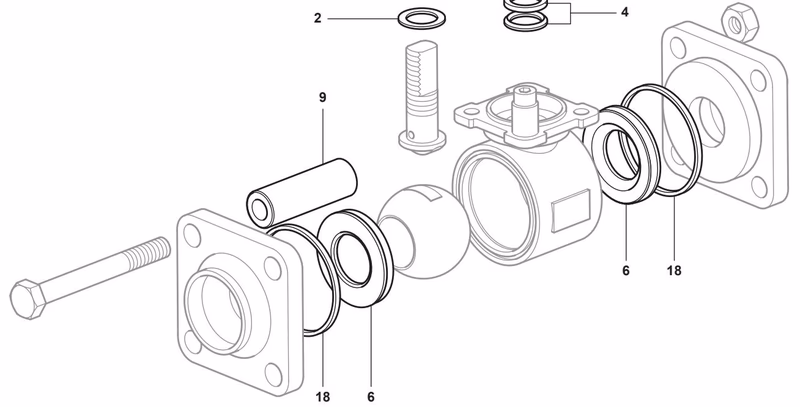

备件
图中黑色部件为可供备件，灰色部件不作为备件提供。
可供备件
阀杆垫片 / 密封、阀座、法兰面密封圈和套子。
对应部件：2、4、6、9 和 18。
订购备件
请按可供备件名称订购，并注明阀门的口径和型号。
例：1 套阀杆垫片 / 密封、阀座及法兰面密封圈组件，用于 1" M16Vi4 RB 球阀。
