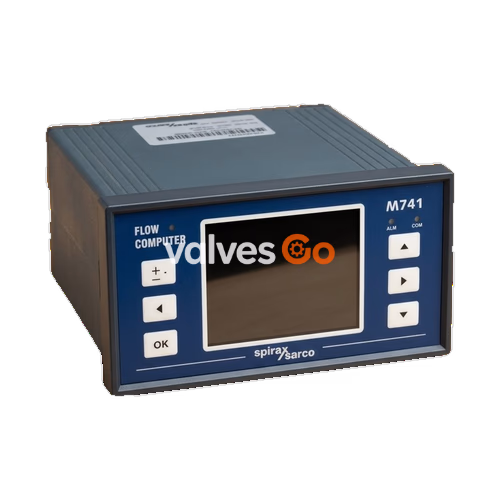

斯派莎克（Spirax Sarco）M741 智能型数字显示器可与 TVA 或 TFA 流量计配合，进行饱和蒸汽或过热蒸汽（仅限 TVA）质量流量的高精度计量。仪表安装形式多样，可提供墙挂型和面板型安装。

特点

• 与 TVA/TFA 配合组成高精度流量测量系统。
• 适用于饱和蒸汽或过热蒸汽（仅限 TVA）。
• 能自动保存 65536 组最新的历史数据，保存间隔时间可设置。能自动绘制流量、温度、压力等历史曲线，坐标始端和终端可设置。
• 实时时钟和定时自动抄表功能，为计量管理带来方便。
• 能与上位计算机进行数据通讯，组成能源计量网络系统。
• 可提供变送器 +24V DC 供电电源（有短路保护功能），为 TVA/TFA 供电，以简化系统、节省投资。
• 密码设定可防止未经授权的人员改变已设定的数据。
• 仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。
• 特殊设计的 WDT 电路、上电复位电路和断电数据保护电路，确保仪表通电运行正常，断电数据不丢失。断电数据保护不用后备电池，保护时间 10 年。

选项及外形

• 墙挂型： 带不锈钢表箱，重量：8kg，外部供电 220V，内部稳压至 24Vdc 使用。
• 盘装型： 安装在控制台或已有的控制柜上。重量：2kg，可标配为 220Vac 供电，选项为 24Vdc（订货时需注明）。

安装

盘装式仪表经两只安装架（自带）固定在仪表盘上，墙挂式经三只 M6 螺钉固定在墙壁或立柱上。

外形尺寸 (mm)

墙挂型

技术参数

输入

M741 的信号来自 TVA/TFA，TVA/TFA 用数字通讯的方法将测量得到的数据传送到 M741，M741 能准确地显示 TVA/TFA 液晶显示屏上显示的数据而不损失任何精度。

电源

参数	数值
电源	187-242V 50Hz±5%
功耗	4W

电源注意事项

如采用 UPS 电源供电，为防止高频信号干扰，最好在供电回路上加装 10VA 的隔离变压器。

输出

参数	说明
4-20mA (流量再输出)	有源输出（M741 对外供电） 负数阻抗 (最大)：600 欧姆 数据更新周期：0.5 s
通讯	通讯接口：EIA RS-485 串行接口 (光电隔离) 通讯速率：9600、4800、2400 或 1200 波特率 (通过面板操作选择) 格式：无奇偶校验、8位数据位、1位停止位 传输介质：双绞线

环境条件

• 工作温度： 0 ~ 50℃
• 相对湿度： 0 ~ 85％
