产品简介

斯派莎克 Spirax Sarco TVA 流量计采用靶式测量原理，通过测量蒸汽流动作用在内部活动锥体上的力，将其转换为经过密度补偿后的质量流量。产品为自带电子单元的一体式设计，可输出 4-20 mA 和脉冲信号，并带有累计流量显示功能。

TVA 标准用于饱和蒸汽工况；用于过热蒸汽时，必须配套压力感应器和高压 U 型弯管组件。

口径与连接标准

TVA 流量计提供以下三种口径：

口径
DN50
DN80
DN100

夹持式本体适用于安装在以下法兰之间：

标准	等级
EN 1092	PN16、PN25、PN40
BS 10	Table H
ASME B16.5	Class 150、Class 300
JIS	20
KS	20

推荐安装在 BS 1600、ASME B36.10 Schedule 40 或 EN 10216-2 / EN 10216-5 等效管道上。如现场管道标准或壁厚不同，应先核对适配性。

压力与温度限制

项目	数值
最大设计压力	32 bar g @ 239 degC
最大设计温度	239 degC
最小设计温度	0 degC，非结冰
最大操作压力，过热蒸汽，水平安装	23 bar g @ 239 degC
最大操作压力，饱和蒸汽	32 bar g @ 239 degC
最大操作压力，垂直安装	7 bar g @ 170 degC，仅限饱和蒸汽
最小操作压力	0.6 bar g
最大操作温度，饱和蒸汽	239 degC
最小操作温度	0 degC，非结冰
最大电子环境温度	55 degC
最大电子环境湿度	90% RH，非冷凝
冷态水压试验压力	52 bar g

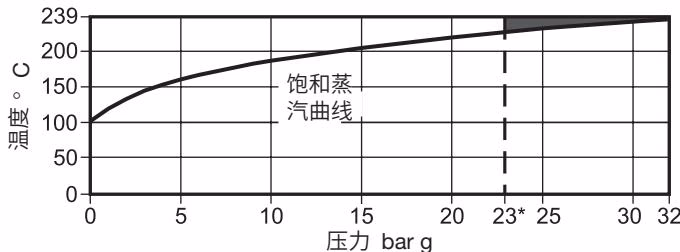

压力温度图中软件限制区内禁止使用。

过热蒸汽附件限制

项目	数值
高压 U 型弯管最大设计压力	80 bar g
高压 U 型弯管最大设计温度	450 degC
高压 U 型弯管最大工作条件	60 bar g @ 450 degC
压力感应器最大操作温度	125 degC
压力感应器最小操作温度	0 degC，非结冰
压力感应器最大操作压力	50 bar g
压力感应器最大环境温度，接线和连接器	70 degC

用于过热蒸汽时，必须配套压力感应器和高压 U 型弯管。

材质

单元	部件	材质
TVA 流量计	流量计本体	不锈钢 S.316 / 1.4408 / CF8M
TVA 流量计	内部件	431 S29 / S303 / S304 / S316
TVA 流量计	弹簧	Inconel X750 或同等材料
TVA 流量计	流量计连杆	300 系列不锈钢
TVA 流量计	电子盒	铝 LM25
压力感应器组件	电缆	聚氯乙烯 PVC
压力感应器组件	感应器外壳	AISI 304 不锈钢 1.4301
压力感应器组件	感应器	AISI 630 不锈钢 1.4542
压力感应器组件	O 型圈	丁腈橡胶 NBR
压力感应器组件	适配器	AISI 431 不锈钢 1.4057
高压 U 型弯管组件	管子	碳钢 BS 3602 Part 1 1987 CFS 360，镀锌钝化
高压 U 型弯管组件	阀体	碳钢
高压 U 型弯管组件	阀座	PEEK / Polymain

技术参数

项目	数值
防护等级	正确接电缆接头时为 IP65
供电方式	回路供电
可选 RS485 时供电	24 VDC
输出信号	4-20 mA，装 RS485 时不可用
输出信号	脉冲输出，Vmax 28 Vdc，Rmin 10 kOhm
通讯协议	Modbus EIA 232C，RS232C
可选通讯	EIA 485，RS485C

尺寸、重量与选型数据

X 尺寸表示压力取压点到流量计之间的推荐最小距离。只要电缆长度允许，也可以安装得更远。标准电缆长度为 1 m。

口径	A mm	流量计外径 OD mm	C mm	D mm	E mm	F mm	G mm	X mm	TVA kg	过热套件 kg	U 型弯管 kg
DN50	35	103	322	125	65	250	160	300	2.67	0.3	0.5
DN80	45	138	334	115	65	270	160	300	4.38	0.3	0.5
DN100	60	162	344	155	65	280	160	300	7.28	0.3	0.5

性能与压降

TVA 流量计内置电子模块和 LCD 显示器。如需远传显示，可通过 4-20 mA 输出配套 M750 显示单元。

系统不确定度，95% 置信度，2 STD，符合 ISO 17025：

• 最大额定流量 10% 到 100% 范围内为测量值的 plus/minus 2%
• 最大额定流量 2% 到 10% 范围内为满量程的 plus/minus 0.2%
• 量程比最高 50:1

最大额定流量下的压降：

• DN50：750 mbar，300 英寸水柱
• DN80：498 mbar，200 英寸水柱
• DN100：498 mbar，200 英寸水柱

流量能力与压降

流量计口径	最大 Qe 升/分	最小 Qe 升/分	最大压降 Wg	最大压降 mbar
DN50	300	3	300	750
DN80	770	8	200	498
DN100	1200	12	200	498

饱和蒸汽选型表，水平安装

口径	工况	1 bar g	3 bar g	5 bar g	7 bar g	10 bar g	12 bar g	15 bar g	20 bar g	25 bar g	30 bar g	32 bar g	单位
DN50	最大流量	619	859	1042	1196	1395	1513	1676	1918	2135	2335	2409	kg/h
DN50	最小流量	12	17	21	24	28	30	33	38	43	47	60	kg/h
DN80	最大流量	1588	2204	2674	3070	3581	3885	4301	4922	5480	5994	6183	kg/h
DN80	最小流量	32	44	53	61	72	78	86	98	110	120	128	kg/h
DN100	最大流量	2475	3435	4167	4784	5581	6054	6703	7671	8540	9341	9637	kg/h
DN100	最小流量	49	69	83	96	112	121	134	153	171	187	192	kg/h

说明：

1. 最大蒸汽流量按最大压差计算。
2. 上表仅作为饱和蒸汽工况选型参考。
3. 过热蒸汽流量能力应使用斯派莎克选型软件进一步核算。

安装要点

完整要求请参考随产品提供的安装维护指南。主要安装要点如下：

1. 上游至少保留 6D 直管段，下游至少保留 3D 直管段。
2. 如上游存在扩径，上游直管段应增加到 12D。
3. 如果流量计安装在两个不同平面 90 degree 弯头、减压阀或半开阀门之后，上游应保留 12D。
4. 管道内径应平滑，优先使用无缝管，避免内壁焊瘤凸起。
5. 流量计必须与管道同心安装，否则会带来测量误差。
6. 饱和蒸汽且管道压力不高于 7 bar g 时，可按任意方向安装；过热蒸汽时只能水平安装，且电子部件位于管道下方。
7. 蒸汽系统应保证良好疏水、管道对中和支撑，变径宜用偏心异径管。
8. 不要对 TVA 本体和配套法兰做保温。
9. 不要安装在会被暴雨直接冲淋或可能冻结的位置。

安装指南中的补充要求：

• 电子盒可旋转以获得安装空间，锁紧螺钉复位扭矩为 1.3 N m。
• 如电子盒偏离垂直向下位置超过 45 degrees，则最高工作压力限制为 7 bar g，且仅适用于饱和蒸汽。
• 建议设置旁通管线，便于检修、标定和重新调零。

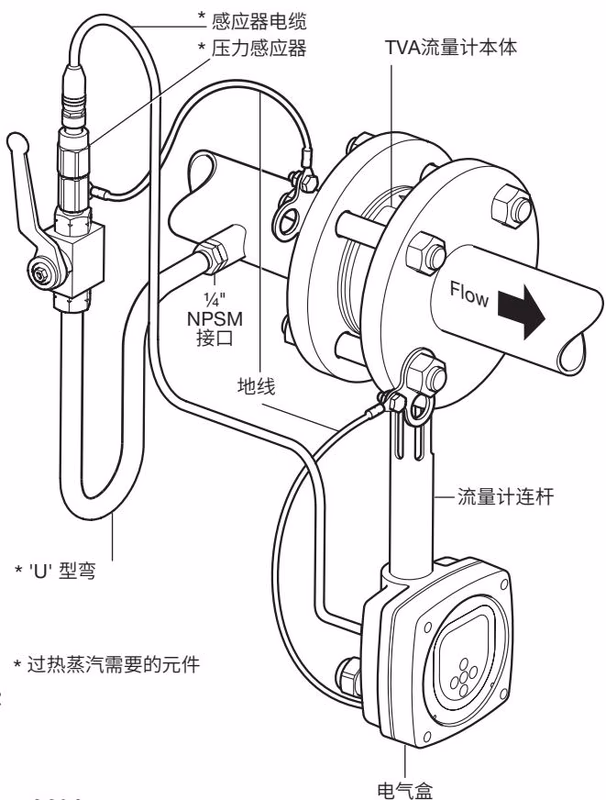

备件与附件

产品资料列出的相关附件和服务件包括：

• 标准 RS232C 通讯电子前面板
• 带 RS485 通讯转换器的电子前面板
• 过热蒸汽用压力感应器组件
• 过热蒸汽用高压 U 型弯管组件

订货说明

资料中的典型订货描述如下：

• 饱和蒸汽示例：1 台 Spirax Sarco DN100 TVA 流量计，安装于 EN 1092 PN40 法兰之间，用于 10 bar g 饱和蒸汽，最大流量 5581 kg/h。
• 过热蒸汽示例：1 台 Spirax Sarco DN100 TVA 流量计，配压力感应器和 U 型弯管，安装于 EN 1092 PN40 法兰之间，用于 10 bar g 过热蒸汽。
