产品概述

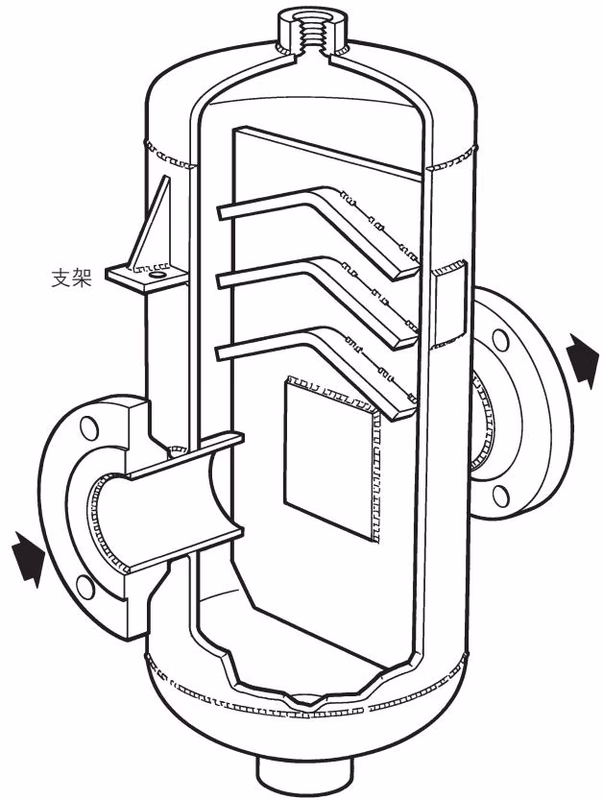

S7 挡板式汽水分离器是用于除去蒸汽、压缩空气和气体系统中的液体的理想设备。通过内部挡板的机械拦截，它能高效分离夹带的液滴并将其收集到排水口。根据不同的应用工况，需要配备合适的蒸汽疏水阀 (如 FT 浮球式) 或排液阀 (如 CA 系列) 以自动排放收集到的冷凝液。

产品应用

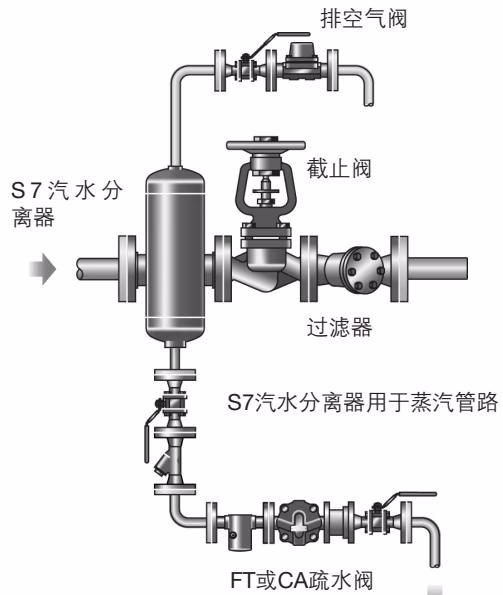

• 蒸汽系统: 建议配套安装 FT 系列浮球式疏水阀和 AV 系列自动排空气阀。
• 压缩空气/气体系统: 建议配套安装 CA 系列浮球式排液阀。

压力/温度限制

口径及法兰标准	设计压力 (bar g)	设计温度 (°C)	冷态测试压力 (bar g)
PN16 (DN65-DN350)	14	198	21
ANSI 150 (DN65-DN350)	20	213	30
JIS/KS 20K (DN65-DN350)	23	217	34.5
PN40 (DN65-DN350)	25	225	37.5
ANSI 300 (DN65-DN350)	25	225	37.5

注：如果实际压力和温度超过以上工作条件，请咨询斯派莎克进行特殊订购。

材质明细

S7 的所有部件（包括壳体和内部挡板）均采用碳钢制造。如需全不锈钢材质的汽水分离器，请参考 S8 系列 (TI-P138-10)。

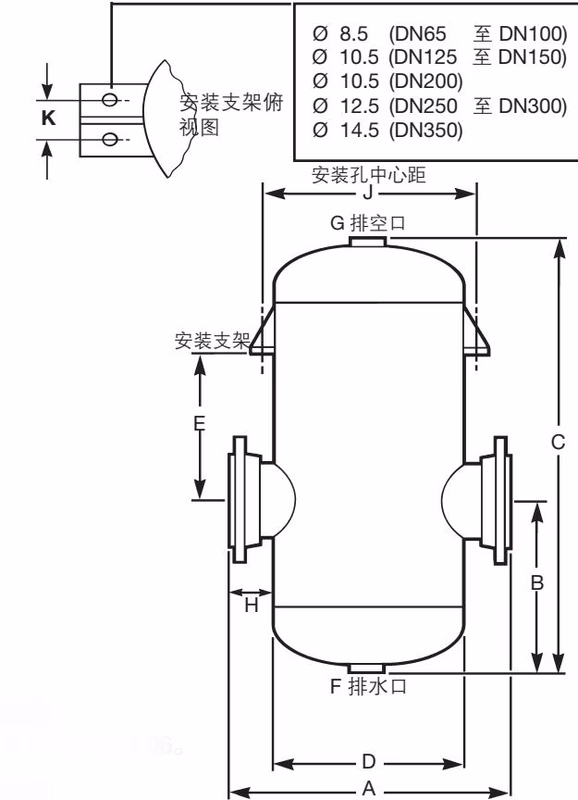

尺寸、重量和容积 (近似值)

口径 (DN)	设计压力 (bar g)	A	B	C	D	E	F	G	H	J	K	重量 (kg)	容积 (L)
65	14/23/25	420	252	638	219	181	1"	¾"	100	263	30	47	18
80	14/23/25	489	332	735	273	204	1"	¾"	125	368	30	64	32
100	14/23/25	574	337	795	324	180	2"	¾"	125	384	40	88	52
125	14/23/25	656	310	843	377	247	2"	¾"	150	416	44	120	66
150	14/23/25	736	310	913	406	262	2"	¾"	150	451	44	140	88
200	14/23/25	880	350	1023	508	282	2"	¾"	200	501	44	225	155
250	14/23/25	1030	400	1173	610	332	2"	¾"	250	576	44	340	265
300	14/23/25	1180	450	1323	711	382	2"	¾"	300	651	44	480	415
350	14/23/25	1330	500	1473	813	432	2"	¾"	350	726	44	645	600

（尺寸单位 mm，重量单位 kg，容积单位 Litres）

安装与维护

详细信息请参考随产品提供的安装与维修指南 (IM-P023-55)。

安装提示

• 有效排水: 为了确保冷凝水被有效排除，必须在排水口下方安装合适的浮球式疏水阀。
• 平衡管: 用于压缩空气或气体系统时，必须在 CA 疏水阀和汽水分离器顶部（或主管路）之间安装压力平衡管。
• 流向: 请严格按照阀体上标注的箭头方向进行安装。

订购说明

订购示例： 斯派莎克 DN80 S7 碳钢材质汽水分离器，PN40 法兰连接。适用最大设计压力至 25 bar g。

备件信息

S7 属于免维护型整体焊接结构设计，通常无需维修，因此不提供内部备件。
