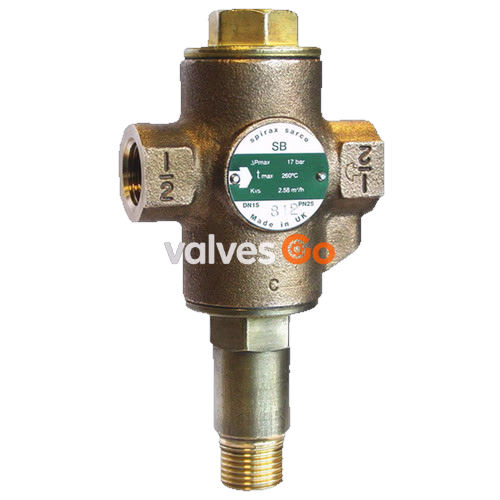

斯派莎克（Spirax Sarco）SB 和 SBRA 系列炮铜两通控制阀，与斯派莎克自作用控制器一起组成自力式温度控制系统。该系列阀门结构坚固，采用不锈钢内件，广泛应用于各种工业加热和冷却场合。

可供型号

• SB: 常开，单阀座阀。
• SBRA: 常闭，单阀座阀。可提供带泄流孔或熔断装置（安全弹簧）的型号，专门用于冷却系统要求。

标准与认证

本产品完全符合压力设备指令（PED）的要求。可根据订货时的要求提供制造商典型的测试报告。

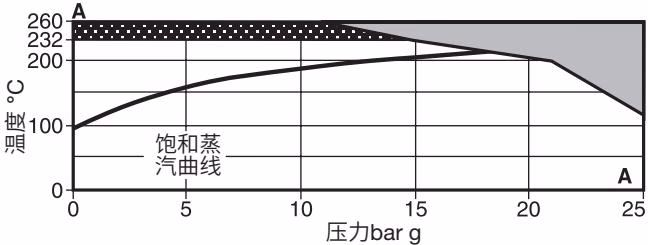

限制条件与工作范围

阀体设计条件	PN25
最高设计压力	25 bar g @ 120°C
最高设计温度	232°C
最低设计温度	-10°C
设计最大冷态水压试验压力	38 bar g

TIP

标准产品的温度限制为 232°C。当使用了隔热杆后，最高工作温度可提高至 260°C。

最大工作压差 Δp

口径	SB	SBRA
DN15 (1/2")	17.2 bar	12.0 bar
DN20 (3/4")	10.3 bar	7.0 bar
DN25 (1")	6.8 bar	4.7 bar

Kv 值

口径	DN15	DN20	DN25
Kv 值	2.58	3.86	6.80

转换公式: Cv (UK) = Kv x 0.963; Cv (US) = Kv x 1.156.

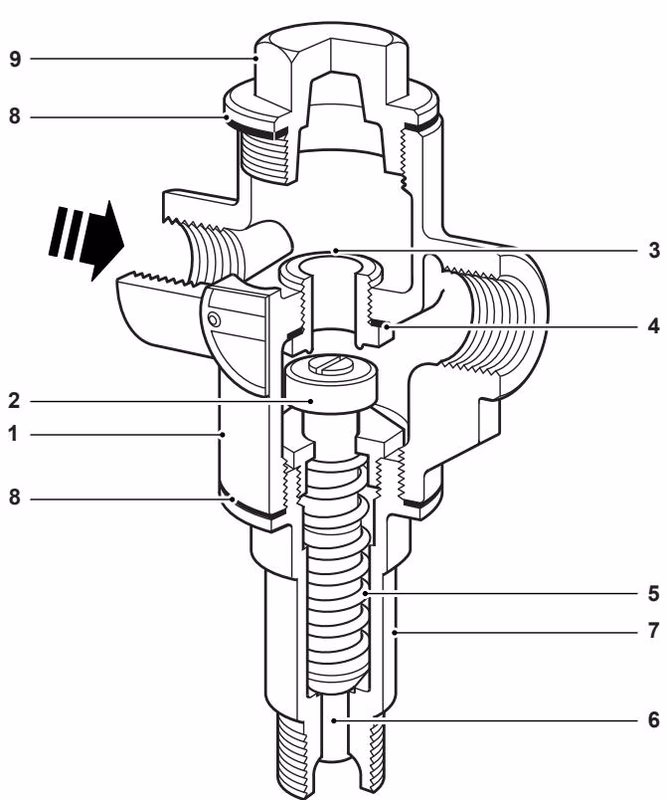

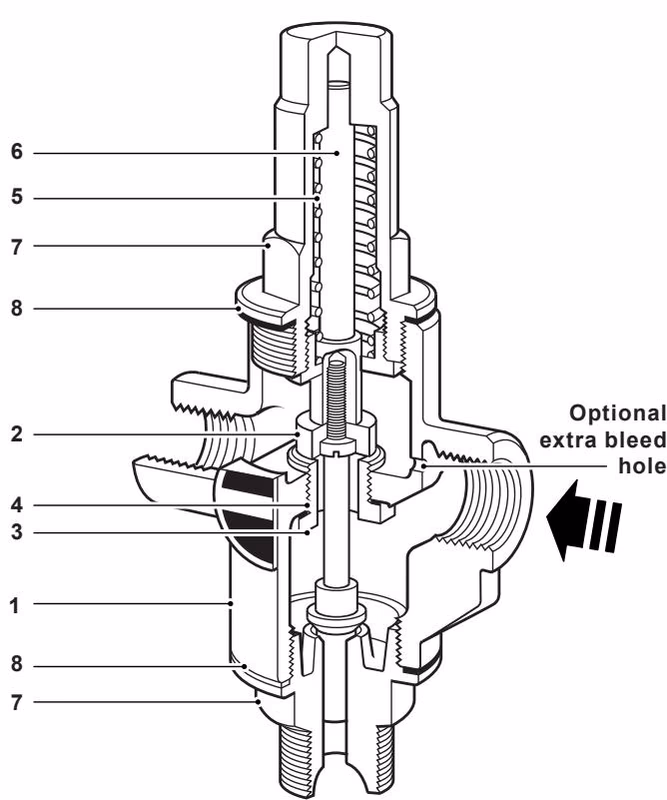

材质

序号	部件	材质	标准
1	阀体	炮铜	BS 1400 LG2
2	阀芯	不锈钢	BS 970 431 S29
3	阀座	不锈钢	BS 970 431 S29
4	阀座垫片	铜	BS 2870 C102
5	回复弹簧	不锈钢	BS 2056 302 S26
6	阀杆	黄铜	BS 2874 CZ 121
7	阀帽	黄铜	BS 2872 CZ 122
8	阀帽垫片	加强片状石墨	-
9	阀盖	黄铜	BS 2872 CZ 122
10	安全弹簧	不锈钢 (SBRA)	BS 2056 302 S26
11	熔断装置	黄铜 (SBRA)	BS 2874 CZ 121

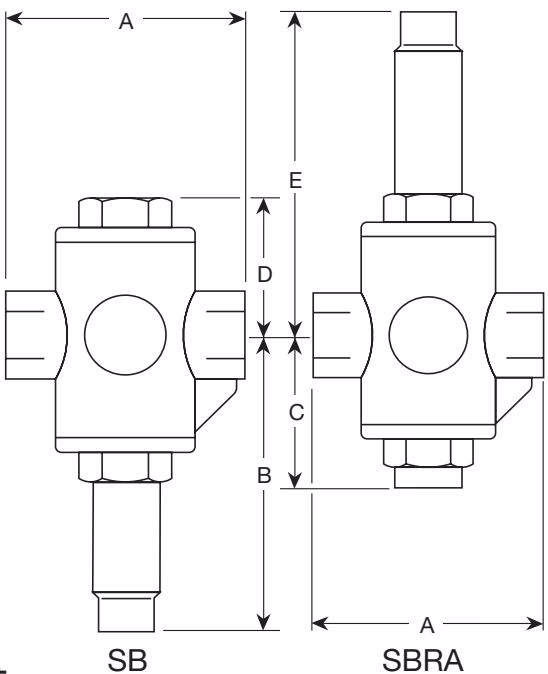

尺寸和重量

（近似值，单位为 mm 和 kg）

口径	A (SB)	A (SBRA)	B	C	D	E	重量
DN15	79	79	101	66	50	95	1.0
DN20	105	79	101	66	50	95	1.3
DN25	121	79	101	66	50	95	1.5

安装与保养

INFO

阀门应安装在水平管道上。执行器的安装位置取决于所选用的具体型号。在进行维修前，请确保系统已冷却并处于隔离状态。

备件

可供备件包括阀座和阀杆装置、垫片组等。订购时请务必注明阀门的口径和型号。
