PN16
产品简介

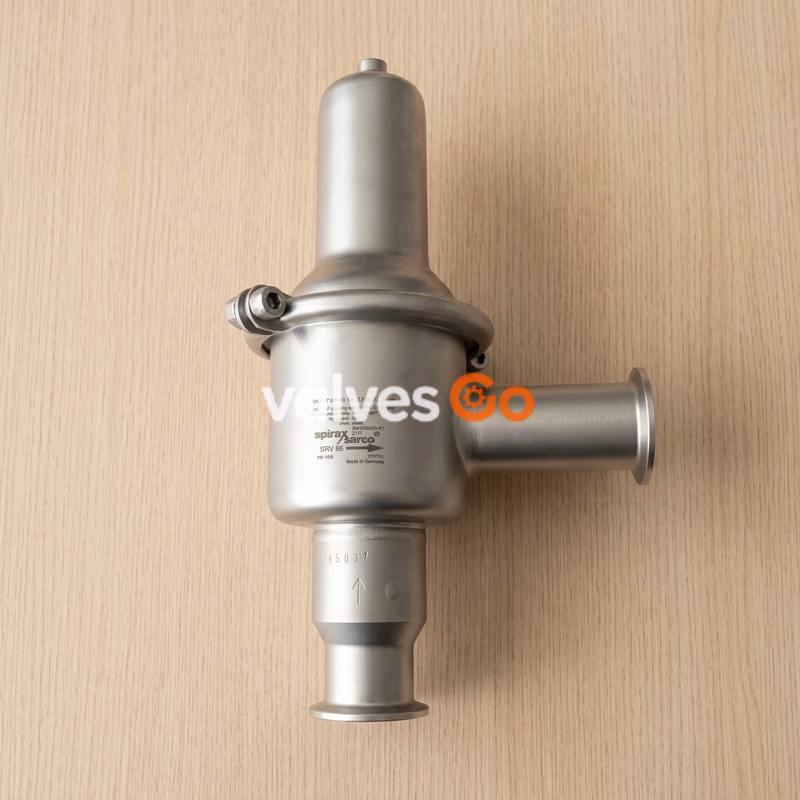

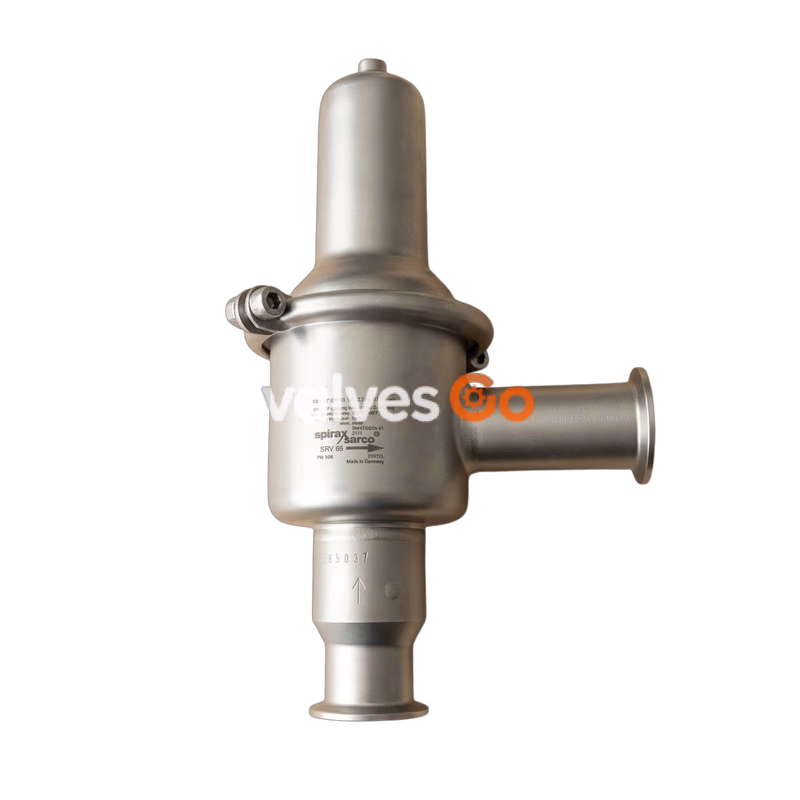

斯派莎克 Spirax Sarco srv66 是一种角型连接，自动排水的卫生型减压阀，其结构材料为316不锈钢，适用于蒸汽、水和不起化学反应的气体。SRV66为ASME BPE卫生型卡箍连接，另外可选ISO2852卫生型卡箍。
典型应用包括：洁净蒸汽、气体和液体供应至生物反应器、离心机、消毒器、高压灭菌器、过程罐及洁净设备等。
阀门密封
阀门密封等级：优于VD1/VDE 2174 (泄漏率 < 0.5% KV)。
技术参数

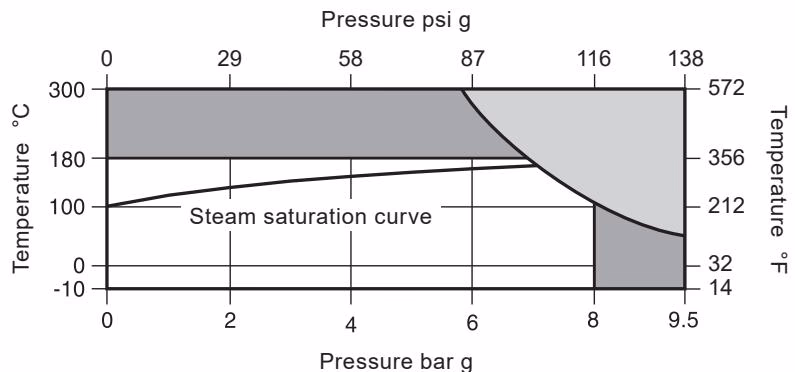

压力/温度限制
| 入口 阀体设计条件 | PN10 |
|---|---|
| 出口 | 见下面压力设置范围 |
| 最大设计压力 | 9.5 bar @ 50℃ |
| 最大设计温度 | 300°C @ 5.8 bar g |
| 最小设计温度 | -10°C |
| 最大操作温度 | 180°C |
| 最大操作温度(入口) | 8 bar g |
| 最小操作温度 | -10°C |
| 最大冷态水压试验压力 | 15.2 bar g |
压力设置范围
| 口径 | DN15 - DN50 | ||
|---|---|---|---|
| 进口/出口等级 | PN10/PN2.5 | PN10/PN6 | PN10/PN10 |
| 弹簧范围 | 0.3 - 1.1 bar g | 0.8-2.5 bar g | 1.0 -5.0 bar g |
材质
| 序号 | 部件 | 材质 | |
|---|---|---|---|
| 1 | 阀体(含阀座) | 不锈钢 | 1.4404 (316L) |
| 2 | 主阀 | 不锈钢 | 1.4404 (316L) |
| 3 | 弹簧室 | 不锈钢 | 1.4404 (316L) |
| 4 | 调节螺栓 | 不锈钢 | BS 6105 A4 70 |
| 5 | 弹簧 | 不锈钢 | 1.4301 (304) |
| 6 | 弹簧夹 | 不锈钢 | 1.4301 (304) |
| 7 | 隔膜螺母 | 不锈钢 | BS 6105 A4 70 |
| 8 | 隔膜支承 | 不锈钢 | 1.4404 (316L) |
| 9 | 'V'型卡箍 | 不锈钢 | 1.4404 (316L) |
| 10 | 隔膜 | FPM (Viton)/ PTFE | |
| 11 | 'O'型圈 | PTFE | |
| 12 | V'型卡箍螺钉 | 不锈钢 | BS 6105 A4 70 |

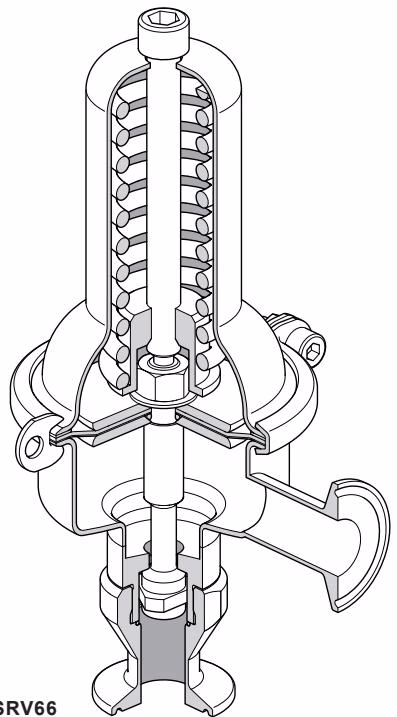

尺寸与重量
| 压力范围 | 口径 | A | B | C | 重量(kg) |
|---|---|---|---|---|---|
| 1.0-5.0 bar 和 0.8 -2.5 bar | DN15 - DN25 | 90 | 138 | 290 | 2.0 |
| DN32- DN40 | 120 | 138 | 320 | 2.5 | |
| DN50 | 120 | 138 | 320 | 3.0 | |
| 0.3 - 1.1 bar | DN15 - DN25 | 120 | 200 | 320 | 3.0 |
| DN32 - DN40 | 120 | 200 | 320 | 3.5 | |
| DN50 | 120 | 200 | 320 | 4.0 |
Kv值
为了达到最大的控制精度（尤其负荷变化较大时），使用 20% 偏差时的KV值。在安全阀选型时使用最大KV值。
| 阀口径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|---|---|---|---|---|---|---|
| 20%偏差时Kv值 | 2.0 | 3.0 | 3.5 | 4.0 | 4.5 | 5.2 |
| 最大Kv值 | 2.6 | 3.9 | 4.6 | 5.2 | 5.9 | 6.8 |
转换公式: CV (UK) = KV x 0.93, CV (US) = KV x 1.156
安装说明
安装阀门前彻底冲洗管道。理想情况下阀门根据推荐减压站图例安装，在阀门上游最短距离内安装汽水分离器和过滤器。SRV66入口水平安装，弹簧室位于阀门上方。大多情况下要求在下游安装安全阀防止超压事故。请注意SRV66不能作为切断阀，如有必要应安装单独的切断阀。
减压阀不能保温，因为高温会损坏膜片。
维护与备件
维护检查
- 清洗管道过滤器（拿下滤网清洗）。
- 检查/更换膜片和阀门组件。
- 在拆开阀门前先松开控制弹簧。

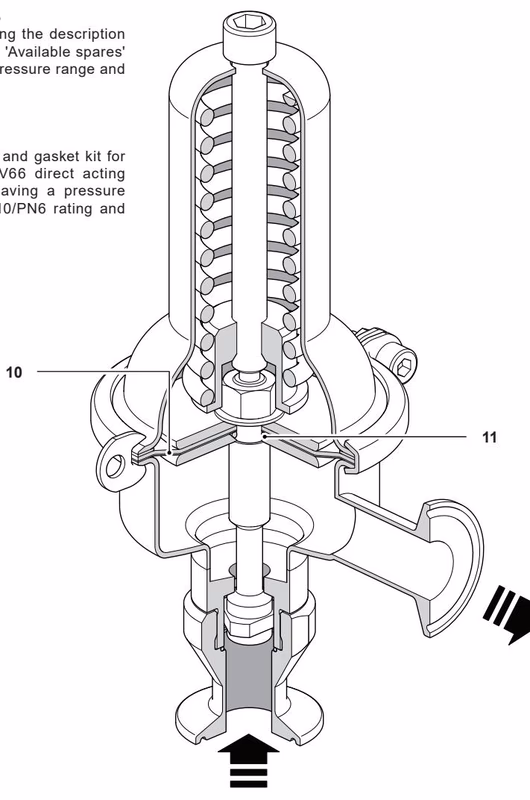

可供备件
隔膜和O型圈组件。
