简介

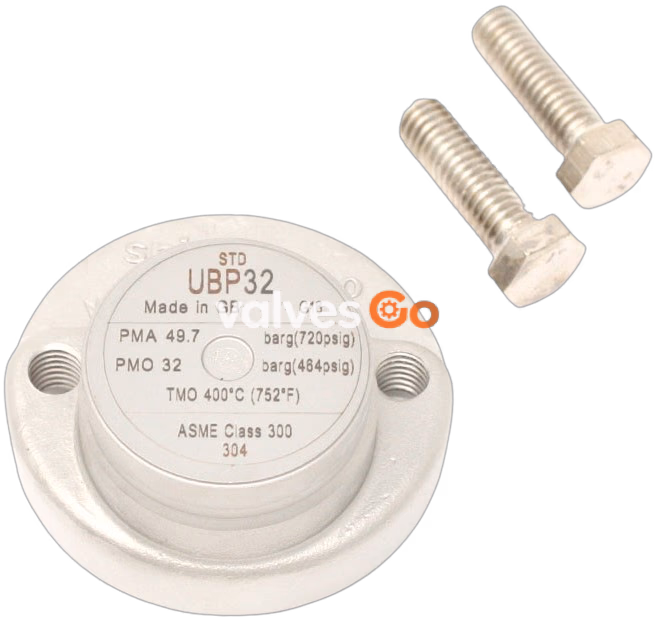

UBP32密封型压力平衡式热静力蒸汽疏水阀，不锈钢材质，免维修。最高使用压力32 bar g。

当与合适的管道连接器相连时（斯派莎克公司另外提供），UBP32可以方便地在线拆除，这样不仅不会影响管道，还缩短了系统停机时间。管道连接器有螺纹，承插焊和法兰等连接方式。UBP32可循环使用。UBP32CV为内置止回阀型。

液囊工作特性

标准型疏水阀的液囊为‘STD’型，在低于蒸汽饱和温度 12℃ 时疏水。 选项：疏水阀也可提供‘NTS’型液囊，在低于蒸汽饱和温度 6℃ 时疏水（注：英文原版标示为4℃/7°F）；‘SUB’型液囊，在低于蒸汽饱和温度 24℃ 时疏水（注：英文原版标示为22℃/40°F）。

标准与证书

本产品符合欧洲压力设备指令97/23/EC。 注：阀体和阀盖的焊接符合EN 288和ASME第IX部分。 本产品可提供EN 10204 3.1证书。 注：如需证书，请在订购时注明。

口径和管道连接

UBP32可以和多种管道连接器相连，包括：

连接器型号	描述	法兰等级	参考资料
PC10	直型连接器	ANSI/ASME 300	(TI-P128-10)
PC10HP	直型连接器	ANSI/ASME 600	(TI-P128-10)
PC3_	连接器带1个活塞式截止阀	ANSI/ASME 600	(TI-P128-02)
PC4_	连接器带2个活塞式截止阀	ANSI/ASME 600	(TI-P128-03)

详细资料请参考相关连接器的技术资料。

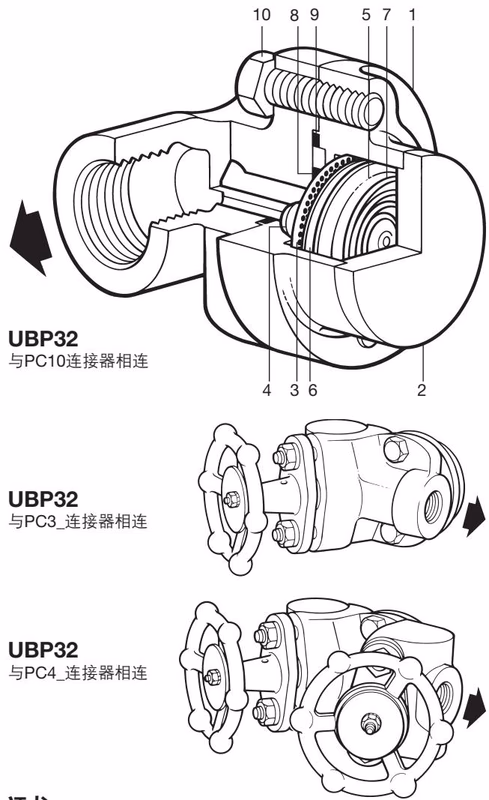

材质

序号	部件	材质	标准
1	阀体	奥氏体不锈钢 (304)	ASTM A351 Gr. CF8
2	阀盖	奥氏体不锈钢 (304)	ASTM A276 Gr. 304
3	滤网	不锈钢	ASTM A240 Gr. 304
4	阀座	不锈钢	ASTM A276 Gr. 431
5	液囊	不锈钢	-
6	隔板	不锈钢	ASTM A240 Gr. 304
7	弹簧	不锈钢	ASTM A313 Gr. 302
8	内环垫圈	不锈钢/石墨填充	螺旋AISI 304扁钢
9	外环垫圈	不锈钢/石墨填充	螺旋AISI 304扁钢
10	连接螺栓	钢	ASTM A193 B7

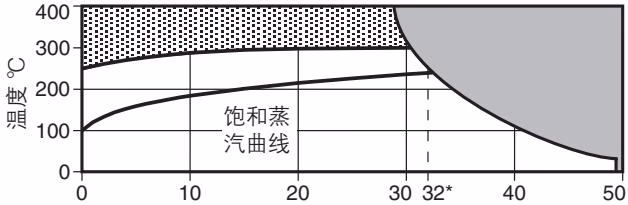

限制条件 (ISO 6552)

本产品不应用于阴影区域，否则会损坏其内部件。

注：管道连接器的型号和连接方式决定整个组件的最大工作压力和温度。详细信息请参考相关的技术资料。

参数	值
最大阀体设计条件	PN 50 (ANSI 300)
PMA 最大允许压力	50 bar g @ 38°C
TMA 最大允许温度	400°C @ 28 bar g
PMO 最高工作压力 (饱和蒸汽压力下)	32 bar g
TMO 最高工作温度	286°C @ 31 bar g
最小允许温度	-48°C
最小工作温度	0°C
最高冷态水压试验压力	75 bar g

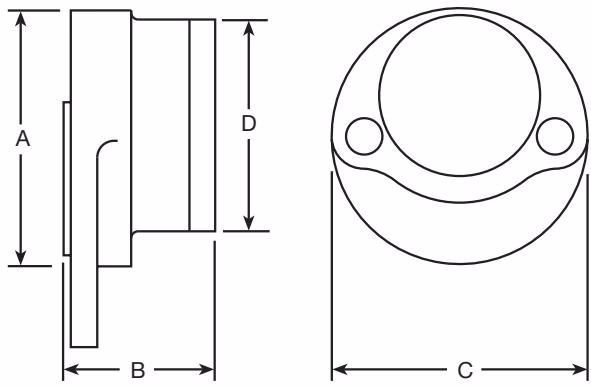

尺寸/重量 (近似) mm和kg

A	B	C	D	重量 (仅疏水阀)
35	33	68	42.5	0.43 kg

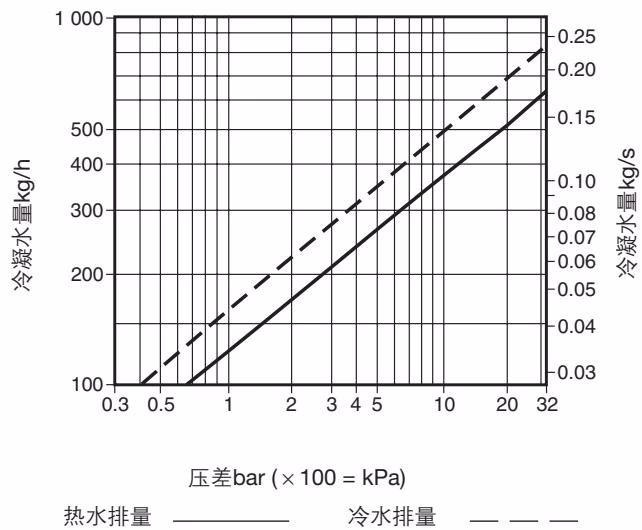

排量

安装与维护

安装

UBP32可以与任意管道连接器相连，任意位置安装，请参考斯派莎克管道连接器的安装维修指南(IM-P128-06，IM-P128-11)。拆开塑料保护套，检查垫片是否完整干净，连接孔是否干净。将UBP32阀体与连接器垫片面相对，在连接螺栓(10)螺纹上涂上少许润滑剂，拧紧螺栓的同时检查阀体是否和连接器平行，将螺栓拧紧至建议力矩。缓慢打开截止阀至正常情况并检查是否有泄漏现象。

维护

在进行任何维修前，必须关闭上下游截止阀并确保管道安全通向大气，维修前应将管道冷却至环境温度。维修时应使用正确的工具，防护设备并遵从安全规则。拧开两个连接螺栓即可卸下疏水阀。将新的疏水阀阀体与连接器垫片面相对，在连接螺栓(10)螺纹上涂上少许润滑剂，拧紧螺栓同时检查阀体是否和连接器平行，将螺栓拧紧至建议力矩。缓慢打开截止阀至正常情况并检查是否有泄漏。

处理

UBP32由不锈钢制成，可循环使用，处置得当不会造成环境危害。

订购说明

UBP32和管道连接器需分别订购。UBP32和内外环垫圈（已定位）及两个连接螺栓都放在包装盒内。 例：

1. 1 - 斯派莎克 DN20 PC10 管道连接器，承插焊连接。
2. 1 - 斯派莎克 UBP32 密封型压力平衡式热静力蒸汽疏水阀（带 STD 液囊）。

备件

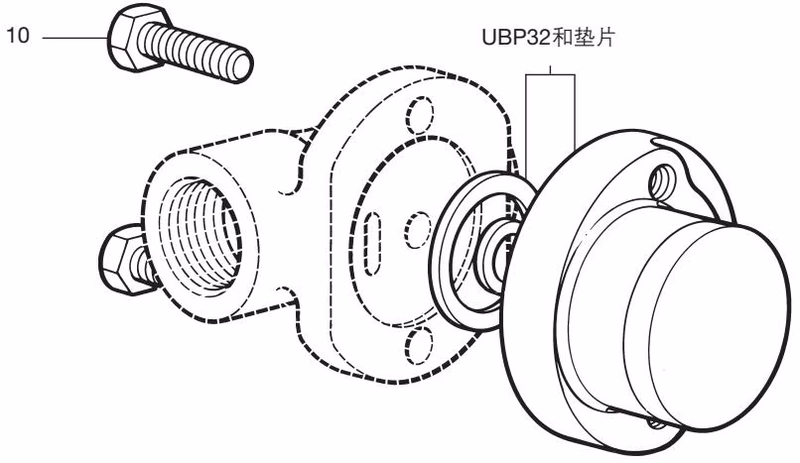

UBP32为密封型免维护疏水阀，无内部备件。 图中实线所示为可供备件，虚线部分不作为备件提供。

可供备件：

• 连接螺栓
• UBP32疏水阀组件，包括垫片和连接螺栓(10)

建议拧紧力矩

部件	尺寸 (A/F)	Nm
10	9/16"	30-35

订购备件

请根据上述说明订购备件，并注明疏水阀的口径型号和压力等级。 例：2 - 连接螺栓和垫片组，用于UBP32。
