自由杠杆浮球式
简介
UFT32密封型浮球式蒸汽疏水阀，奥氏体不锈钢材质，免维修，内置自动排空装置。UFT32可在32 bar以下的蒸汽压力下工作。
当与相应的管道连接器相连时。UFT32可以方便地从管道中取出，不仅不影响管道，而且大大缩短系统停机时间。管道连接器有螺纹，承插焊和法兰等连接方式。
标准与证书
阀体和阀盖的焊接标准符合ASME Section IX和BS/EN288。本产品完全符合欧洲压力设备指令97/23/EC。 本产品可提供EN 10204 3.1证书。注：如需证书，请在订购时注明。
管道连接器选项
UFT32可与下述管道连接器相连：
| 连接器型号 | 描述 | 法兰等级 | 参考资料 |
|---|---|---|---|
| PC10 | 直型连接器 | ANSI/ASME 300 | (见TI-P128-10) |
| PC10HP | 直型连接器 | ANSI/ASME 600 | (见TI-P128-10) |
| PC20 | 连接器带Y-型过滤器 | ANSI/ASME 300 | (见TI-P128-15) |
| IPC21 | 连接器带Y型过滤器和Spiratec感应器 | ANSI/ASME 300 | (见TI-P128-17) |
| PC3_ | 连接器带一个活塞阀 | ANSI/ASME 600 | (见TI-P128-02) |
| PC4_ | 连接器带两个活塞阀 | ANSI/ASME 600 | (见TI-P128-03) |
| STS17.2 | 紧凑型疏水阀站 | - | (见TI-P128-22) |
注：连接器的型号决定整个装置的最大工作压力和温度，请参考上述产品对应的技术资料。
材质
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 304 | EN 10213-4 1.4308; ASTM A351 CF8 |
| 2 | 阀盖 | 奥氏体不锈钢 304 | EN 10028-7 1.4301; ASTM A240 Gr. 304 |
| 3 | 连接螺栓 | 钢 | ASTM A193 B7 |
| 4 | 法兰 | 合金钢 | A322 Gr. 4130 |
| *5 | 内环垫圈 | 不锈钢/石墨填充 | 螺旋AISI316扁钢 |
| *6 | 外环垫圈 | 不锈钢/石墨填充 | 螺旋AISI316扁钢 |
| 7 | 主阀座 | 不锈钢 | BS 970 431 S29 / BS 1449 304 S11 |
| 8 | 主阀/排气阀 阀座垫片 | 不锈钢 | - |
| 9 | 主阀装配螺丝 | 不锈钢 | BS 6105 CI A2-70 |
| 10 | 浮球连杆机构 | 不锈钢 | BS 1449 304 S16 |
| 11 | 排空装置 | 不锈钢 | - |
| 12 | 枢轴支架 | 不锈钢 | BS 1449 304 S16 |
| 13 | 枢轴销 | 不锈钢 | - |
| 14 | 堵头 | 奥氏体不锈钢 | EN 10088-3 1.4301 / ASTM A479 304 |
注：部件 5 和 6 的详细位置见下文的备件图。

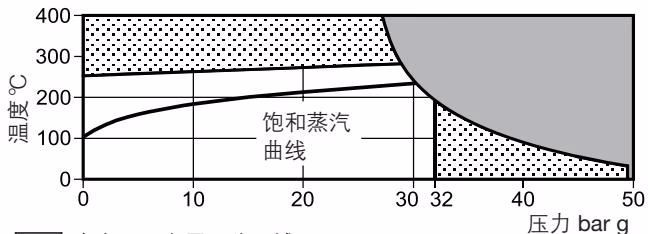

限制条件 (ISO 6552)
本产品不应用于阴影区域，否则会损坏其内部件。 注：整个装置的压力和温度限制由管道连接器的型号等级和连接方式决定。具体请参考上述连接器的技术资料。
| 参数 | 值 |
|---|---|
| 阀体设计条件 | ANSI/ASME 300 |
| PMA 最大允许压力 | 50 bar g @ 38°C |
| TMA 最大允许温度 | 400°C @ 28 bar g |
| 最小允许温度 | -48°C |
| PMO 最大工作压力 | 32 bar g |
| TMO 最大工作温度 | 286°C @ 29 bar g |
| 设计最大冷态水压试验压力 | 50 bar g |
ΔPMX - 最大压差:
- UFT32-4.5: 4.5 bar
- UFT32-10: 10 bar
- UFT32-14: 14 bar
- UFT32-21: 21 bar
- UFT32-32: 32 bar

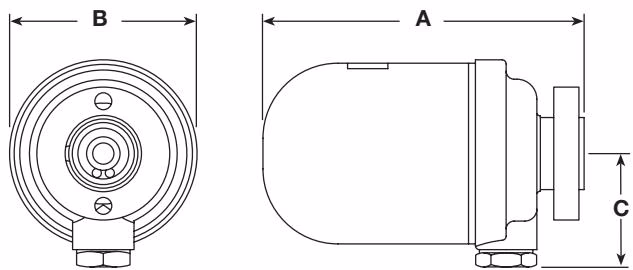

尺寸/重量 (近似) mm 和 kg
| 口径 | A | B | C | 重量 |
|---|---|---|---|---|
| UFT32 | 164 | 94 | 57 | 2.02 |
(注：英文手册尺寸为 A=168.5, B=94, C=47)

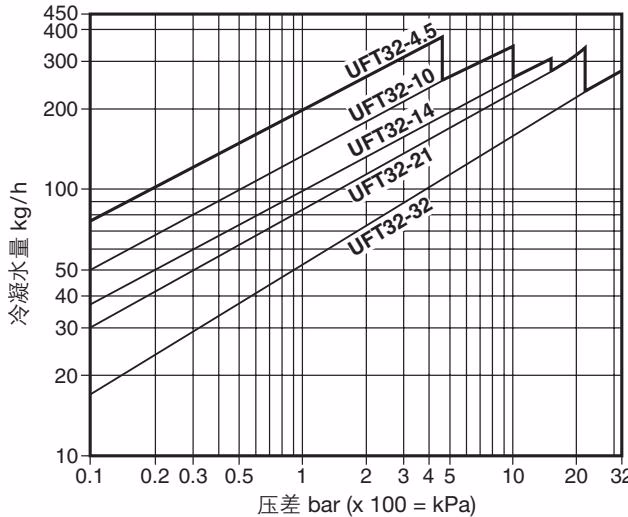

排量 (ISO 7842)
注：图中所示排量为饱和温度下的排量。当排放过冷水时，排空气阀可以增加排量。在起机状态，热静力排空阀打开，冷凝水的排量至少比图中所示值增加 100%。
例：5 bar压差时，UFT32-14的热态冷凝水排量为 195 kg/h。冷态冷凝水排量至少为 390 kg/h。
安全信息、安装和维修

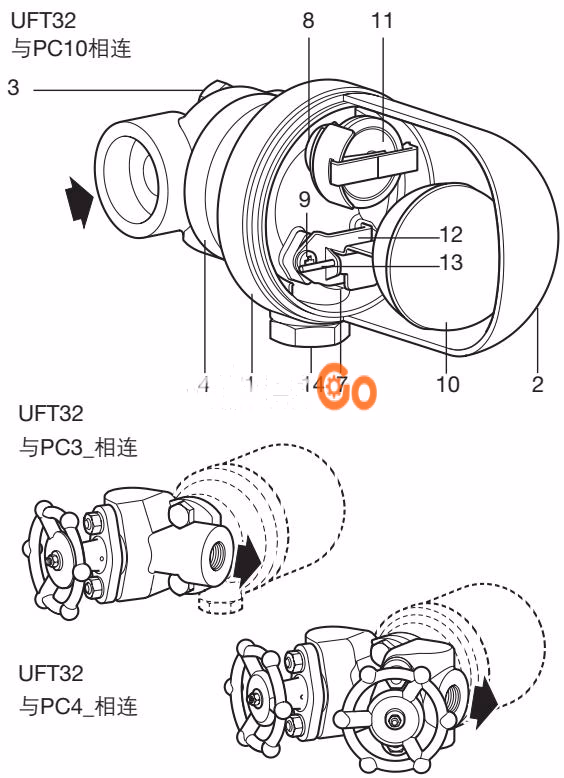

详细信息请参考随产品提供的安装维修指南(IM-P146-01)。 UFT32可以和任何管道连接器相连，但应水平安装并使堵头(14)向下（确保“TOP”标签朝上）。具体见相应的管道连接器的安装和维修指南(IM-P128-06，IM-P128-11，IM-P128-13)。
处理
UFT32疏水阀由不锈钢制成，因此可以循环使用。处理得当，不会造成环境危害。
订购说明
UFT32和连接器必须分别订购。每个UFT32都有保护盒和内外环垫圈(已安全定位)及两个螺丝。 例：1-斯派莎克UFT32-21密封型不锈钢浮球式蒸汽疏水阀(与管道连接器一起使用)。

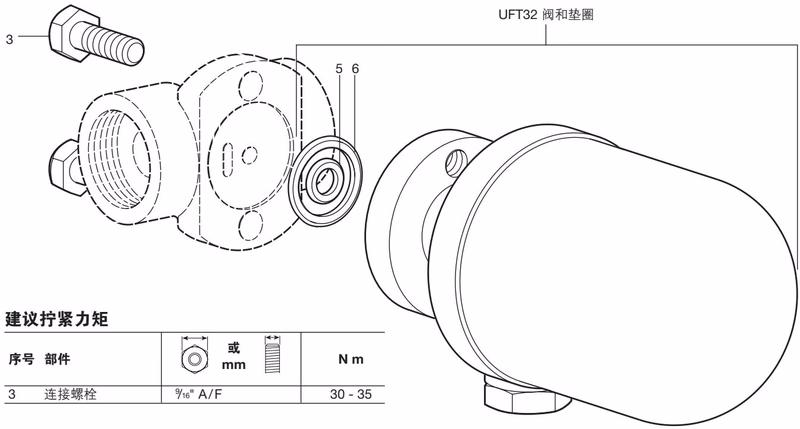

备件
UFT32为密封免维修型疏水阀，无内部备件提供。下图中实线部分为可供备件，虚线部分不作为备件提供。
可供备件：
- 连接螺栓 (2件套)：序号 3
- 整个UFT32疏水阀装置，包括垫圈和连接螺栓
建议拧紧力矩
| 部件 | 尺寸 (A/F) | Nm |
|---|---|---|
| 3 (连接螺栓) | 9/16" A/F | 33 |
订购备件
请根据上述说明订购，并注明疏水阀的尺寸，型号和压力等级。 举例：2件连接螺栓，用于斯派莎克UFT32密封型不锈钢浮球疏水阀(与管道连接器相连)。
