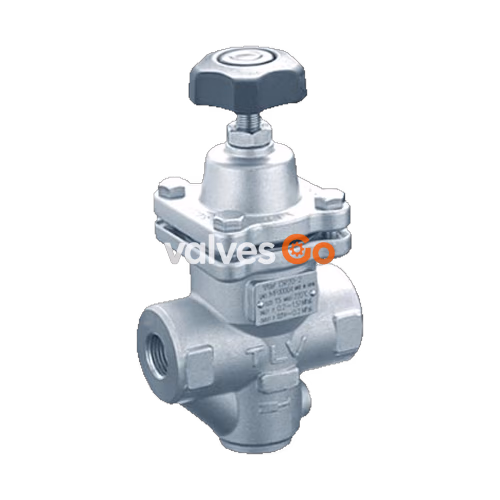

TLV DR20 蒸汽和空气用直接作用式减压阀能够将 0.2 至 1.6 MPaG 的一次压力降低到 0.014 至 1.0 MPaG 的二次压力。TLV A-DR20 空气用直接作用式减压阀能够将 0.2 至 1.0 MPaG 的一次压力降低到 0.014 至 0.9 MPaG 的二次压力。它们采用全不锈钢制造,具备卓越的耐用性,设计使用寿命长。


对于 A-DR20,阀座区域使用氟橡胶密封,镶嵌在主阀中。

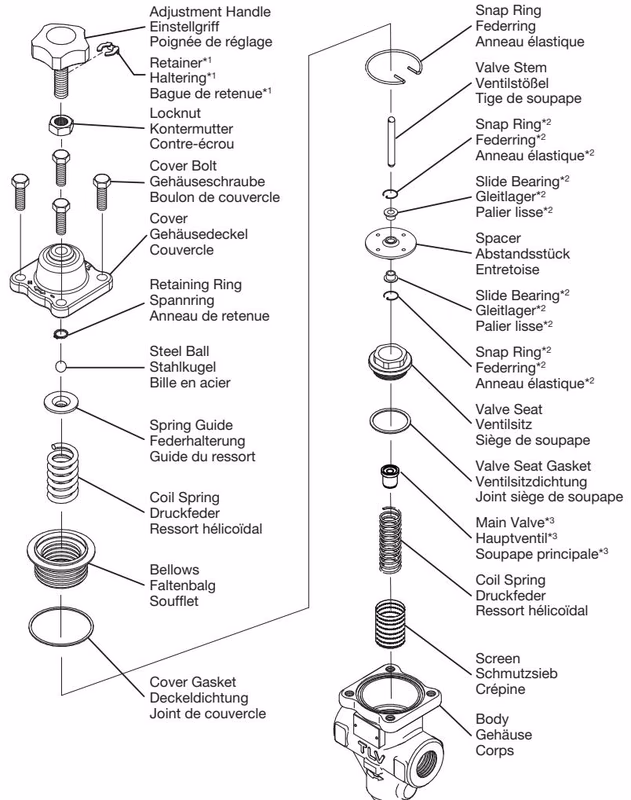

| 序号 | 说明 |
|---|---|
| 1 | 阀体 (Body) |
| 2 | 阀盖 (Cover) |
| 3 | 过滤网 (Screen) |
| 4 | 螺旋弹簧 (Coil Spring) |
| 5 | 主阀 (Main Valve) |
| 6 | 阀座垫圈 (Valve Seat Gasket) |
| 7 | 阀座 (Valve Seat) |
| 型号 | 适用流体 |
|---|---|
| DR20 | 蒸汽、空气 |
| A-DR20 | 空气 |
| 型号 | DR20-2 | DR20-6 | DR20-10 |
|---|---|---|---|
| 一次压力范围 | 0.2 – 1.6 MPaG | 0.2 – 1.6 MPaG | 0.6 – 1.6 MPaG |
| 可调压力范围* | 0.014** – 0.2 MPaG | 0.18 – 0.6 MPaG | 0.54 – 1.0 MPaG |
| 最小可调流量 | 蒸汽: 20 kg/h, 空气: 额定流量的 5% | 蒸汽: 20 kg/h, 空气: 额定流量的 5% | 蒸汽: 20 kg/h, 空气: 额定流量的 5% |
| 型号 | A-DR20-2 | A-DR20-6 | A-DR20-10 |
|---|---|---|---|
| 一次压力范围 | 0.2 – 1.0 MPaG | 0.2 – 1.0 MPaG | 0.6 – 1.0 MPaG |
| 可调压力范围* | 0.014** – 0.2 MPaG | 0.18 – 0.6 MPaG | 0.54 – 0.9 MPaG |
| 最小可调流量 | 空气: 额定流量的 5% | 空气: 额定流量的 5% | 空气: 额定流量的 5% |
* 二次压力不得超过一次压力的 90%。** 但不得低于一次压力的 1/30。
WARNING
为避免故障、产品损坏、事故或严重伤害,请正确安装,且不要在规格范围外使用本产品。当地法规可能会限制本产品的使用条件。
INFO
安装、检查、维护、维修、拆卸、调节及阀门的开启/关闭只能由经过培训的维修人员进行。请安装在不会发生冻结和水锤的条件下使用。
为确保流量稳定并防止震颤,建议将减压阀安装在直管段上:
如果需要开关阀,应将其安装在 DR20/A-DR20 的进口侧,并尽可能靠近锅炉或空气压缩机。若安装在出口侧,会导致严重的震颤并可能造成损坏。对于蒸汽系统,建议使用动作缓慢的电动开关阀以防水锤。
调节阀应安装在靠近设备的位置(DR20/A-DR20 的下游)。安全阀应安装在调节阀的下游,位于设备上或设备进口正前方。
确保 DR20/A-DR20 安装在水平管道上,调节手柄朝上。允许的倾斜度为前后 10°,水平 15°。
如果二次侧流速预计超过 30 m/s,请安装扩散器。
由于运行范围限制,单台减压阀无法达到所需压力时,请采用两级减压。
至少每年定期进行一次检查和维护。在试图从管线上拆下 DR20/A-DR20 之前,请等待阀体冷却。
| 部件 | 检查程序 |
|---|---|
| 阀体、阀盖 | 检查内部是否有损坏、污垢、油脂、油膜、铁锈或水垢 |
| 过滤网 | 检查是否堵塞、损坏或变形 |
| 阀门及阀座 | 检查是否有铁锈、水垢、油膜、磨损或损坏 |
| 阀杆 | 检查是否磨损或损坏 |
| 波纹管 | 检查是否有裂纹、损坏或变形 |
| 垫圈 | 检查是否翘曲或损坏 |
| 问题 | 原因 | 补救措施 |
|---|---|---|
| 二次压力不增加 | 未供应蒸汽/空气,阀门关闭,或过滤网堵塞 | 检查管道、阀门并清洁过滤网 |
| 流量超出规格或可调压力范围 | 检查型号选择 | |
| 调节困难且设定压力变化 | 流量过低或波动过大 | 检查流量,检查型号选择 |
| 阀杆上的堆积物阻碍其顺畅运动 | 清洁并检查阀杆和隔套 | |
| 关闭二次侧阀门时,二次压力突然升至与一次压力一样高 | 调节手柄卡住,隔套孔堵塞,或部件损坏 | 清洁部件,更换手柄、隔套或波纹管 |
