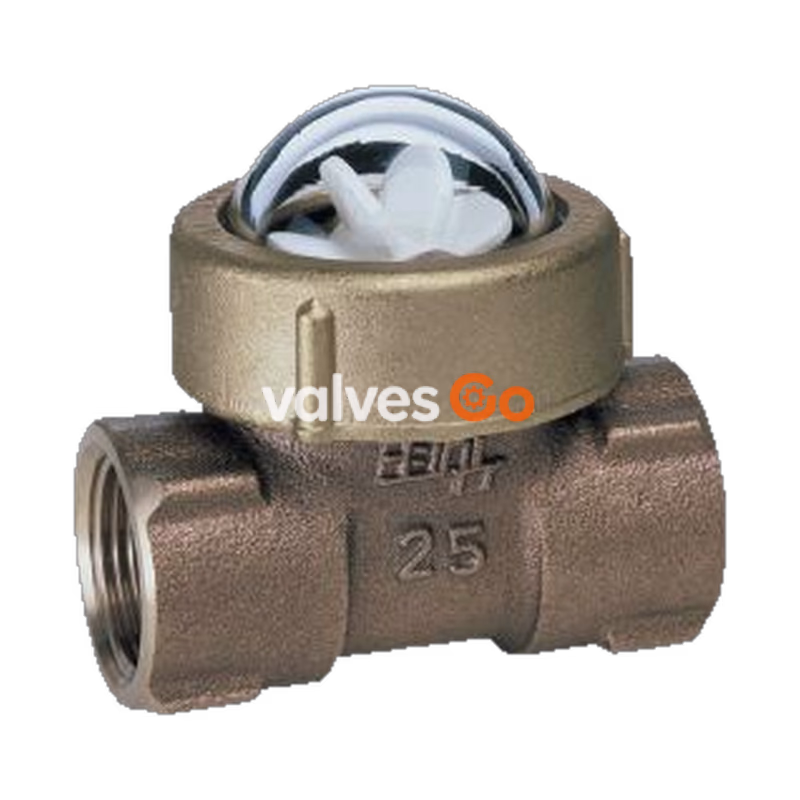

耀希达凯（Yoshitake）400 是一款适用于冷热水的转子式视镜。通过转子的旋转可以很容易地检测到流体的流动，并且可以通过其旋转速度识别流量的变化。其简单的设计使其易于组装和拆卸，并且可以连接到水平和垂直管道。

产品特点

• 通过转子的旋转可以检测流体流动，通过其旋转速度识别流量变化。
• 设计简单，易于组装和拆卸。可连接到水平或垂直管道。

技术规格

应用	冷热水
最高工作压力	0.7 MPa
最高温度	100°C
最大热冲击	40°C
阀体材质	铸青铜
玻璃材质	硼硅玻璃
转子材质	特殊耐热树脂
连接方式	JIS Rc 螺纹

WARNING

• 在 40°C 或更大温差下使用此视镜时请注意，如果温度急剧上升或玻璃从外部冷却，玻璃可能会损坏。
• 玻璃部件和转子属于消耗品。

尺寸和重量

公称通径	d	L (mm)	$H_1$ (mm)	H (mm)	D (mm)	重量 (kg)
10A	Rc 3/8	76	12	67	54	0.45
15A	Rc 1/2	76	14.5	69.5	54	0.50
20A	Rc 3/4	83	17	76	54	0.60
25A	Rc 1	89	21.5	93.5	66.5	0.95

最小和最大流量（水）

公称通径	最小流量 L/min	最大流量 L/min
10A	0.8	8.3
15A	1.0	13
20A	1.5	18
25A	2.3	30

INFO

• 最小流量是转子持续旋转所需的值。
• 最大流量是压力损失约为 0.02 MPa 时的值。有关更多信息，请参见压力损失图表。

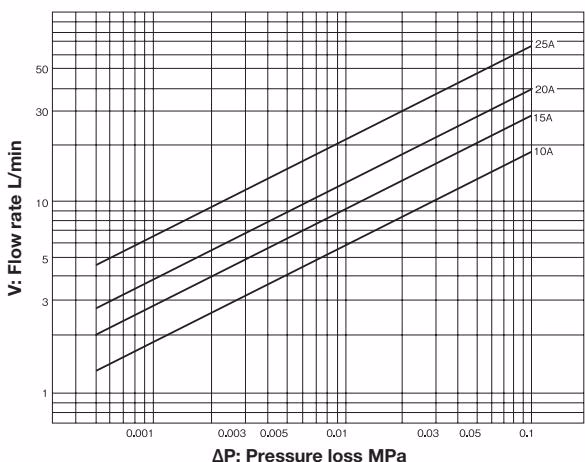

压力损失图（水）

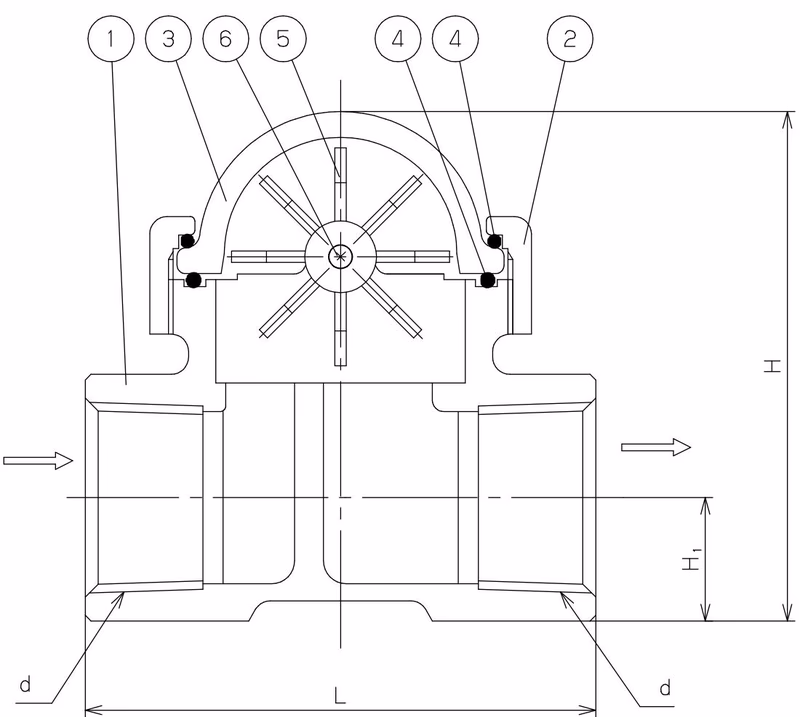

零件清单

序号	零件名称	材质
1	阀体 (Body)	青铜 (CAC406)
2	阀盖 (Cover)	黄铜 (C3771)
3	玻璃 (Glass)	硼硅玻璃 (Borosilicate Glass)
4	O 型圈 (O Ring)	丁腈橡胶 (NBR)
5	转子 (Spinner)	尼龙 (Nylon)
6	阀杆 (Spindle)	不锈钢 (SUS316)
