扬程式
耀希达凯（Yoshitake）AF-4M 是一款开放式全量式安全阀，适用于蒸汽、空气及其他非危险性流体。与微启式相比，该系列拥有更大的泄压量。同系列的 AF-4 型号配备提升杆结构，在达到开启压力的 75% 以上时可手动执行泄压检查，而 AF-4M 则是无杠杆的开放式结构设计。该产品线可提供符合中国 TS 认证的产品。
特点
- 泄压量超过微启式。
- 采用提升杆结构，达到开启压力的75%以上时，可手动执行泄压检查(AF-4)。
- 可供中国TS认证产品。
AF-4M
AF-4
规格
| 结构 | 开放式 |
|---|---|
| 适用流体 | 蒸汽、空气、其他非危险性流体 |
| 工作压力 | 0.1-1.0 MPa |
| 适用温度 | 220℃ |
| 材质 (阀体) | 球墨铸铁 |
| 材质 (阀瓣、阀座) | 不锈钢 |
| 连接方式 | JIS 10K FF 法兰盘型 JIS 10K RF 法兰盘型 *1 |
*1: 100A-150A 的入口为 JIS 10K RF 法兰。
尺寸和重量
| 公称直径 | 入口口径×管嘴部口径×出口口径 | 泄压面积 (mm²) | 扬程 R (mm) | 尺寸 L (mm) | H1 (mm) | HL (mm) | Hx (mm) | 入口法兰 | T (mm) | 出口法兰 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25A | 25×16×40 | 200.9 | 3.7 | 100 | 100 | 358 | 335 | 25A | 26 | 40A | 12 |
| 40A | 40×26×65 | 530.6 | 6.0 | 120 | 120 | 410 | 408 | 40A | 28 | 65A | 21 |
| 50A | 50×30×75 | 706.5 | 6.8 | 130 | 130 | 459 | 453 | 50A | 30 | 80A | 27 |
提示
连接法兰规格为入口：JIS B2239 10K FF 或者 JIS B2239 10K RF，但入口法兰盘厚度（T 尺寸）要大于 JIS 规格值。出口为 JIS B2239 10K FF。
关于下订单
下订单时，请通知除设定压力以外的使用流体介质。（用于蒸汽时，请告知是用于压力容器还是锅炉。）

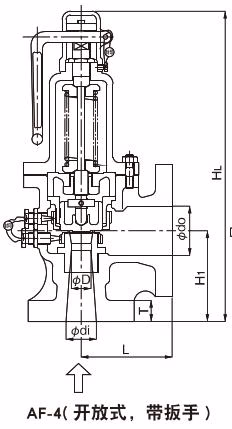

<入口 JIS 10K FF 法兰盘型>

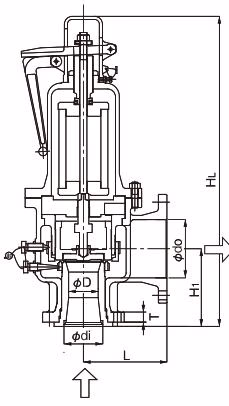

<入口 JIS 10K RF 法兰盘型>
额定泄压量表 (TS中国特种设备认证产品泄压量不同，请咨询厂家）
适用于蒸汽（饱和温度）〈压力容器结构标准〉(kg/h)
| 压力 MPa / 公称直径 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25A | 181 | 263 | 353 | 444 | 532 | 620 | 707 | 793 | 879 | 966 |
| 40A | 478 | 694 | 932 | 1174 | 1407 | 1638 | 1868 | 2095 | 2323 | 2552 |
| 50A | 636 | 925 | 1242 | 1563 | 1874 | 2182 | 2487 | 2790 | 3093 | 3398 |
| 65A | 1132 | 1644 | 2208 | 2780 | 3332 | 3879 | 4422 | 4960 | 5500 | 6042 |
〈锅炉结构标准〉(kg/h)
| 压力 MPa / 公称直径 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25A | 177 | 258 | 340 | 424 | 504 | 586 | 668 | 749 | 829 | 911 |
| 40A | 467 | 683 | 900 | 1120 | 1333 | 1550 | 1764 | 1980 | 2191 | 2406 |
| 50A | 622 | 910 | 1198 | 1491 | 1775 | 2063 | 2350 | 2636 | 2918 | 3204 |
| 65A | 1106 | 1619 | 2131 | 2651 | 3156 | 3669 | 4177 | 4687 | 5187 | 5696 |
适用于空气 (20°C) 〈压力容器结构标准〉(kg/h)
| 压力 MPa / 公称直径 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25A | 293 | 425 | 571 | 717 | 863 | 1009 | 1155 | 1301 | 1447 | 1593 |
| 40A | 774 | 1124 | 1510 | 1895 | 2280 | 2666 | 3051 | 3436 | 3822 | 4207 |
| 50A | 1030 | 1497 | 2010 | 2523 | 3036 | 3550 | 4063 | 4576 | 5089 | 5602 |
结构与零部件
开放形レバー无タイプ (Open type without a lever)
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 30 | 轴承盖 (Bearing Cover) | 轧制钢 (SS400) |
| 29 | 轴承 (Bearing) | 轴承钢 (SUJ) |
| 28 | 上部弹簧座 (Top Spring Plate) | 钢 (Steel) |
| 27 | 铭牌 (Name Plate) | 不锈钢 (SUS304) |
| 25 | 锁紧螺母 (Lock Nut) | 黄铜 (C3604) |
| 24 | 螺纹接头 (Nipple) | 碳钢管 (SGP) |
| 23 | 止付螺丝 (Set Screw) | 铬钼钢 (SCM435) |
| 22 | 双头螺栓 (Stud Bolt) | 轧制钢 (SS400) |
| 21 | 螺母 (Nut) | 轧制钢 (SS400) |
