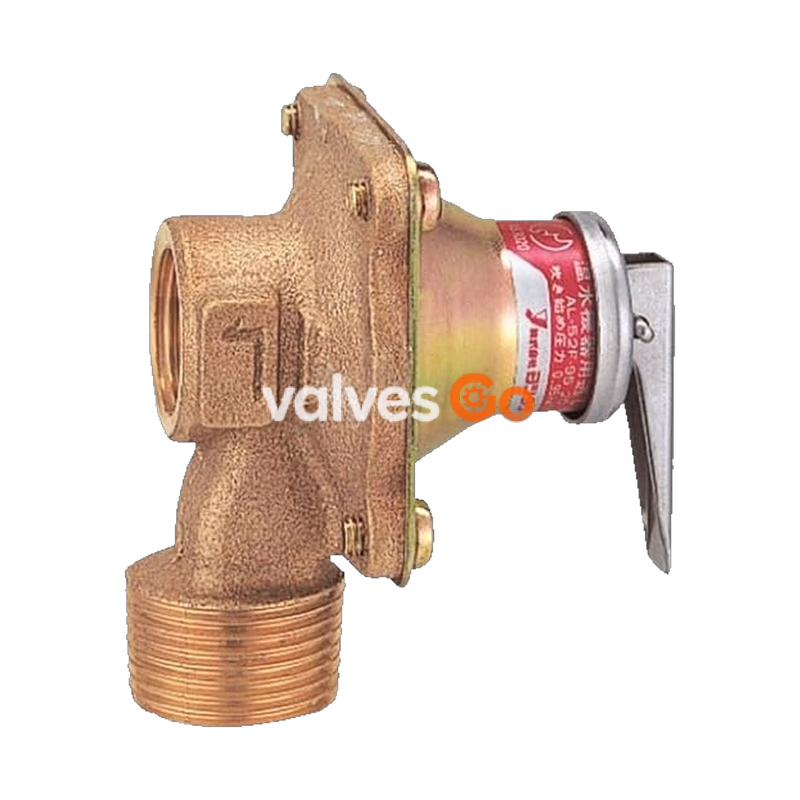

耀希达凯（Yoshitake）AL-52FS-95 是一款温水器用泄压阀，可安装于使用压力为 100 kPa（简易温水锅炉）以下，或使用压力在 200 kPa 以下（小规模温水锅炉）的温水用热交换器管道系统。当由于水的膨胀而引起系统内压力上升或由异常引起压力上升时，该阀门可自动排水，从而保护机器的安全。
特点
- 采用有效受压面积较大的膜片结构，初期作动时喷出量较多，开启压力和回座压力稳定。
- 接液部与机械部由膜片隔开，卫生性能高。
- 带有手动提升杆，可迅速进行作动以及水位确认、系统内的除水。
- 膜片材质为耐热耐水合成橡胶。
- 由于 AL-52FS 的阀座材质为不锈钢，故适用于电温水器。
规格参数
| 适用流体 | 冷水和热水 |
|---|---|
| 开启压力 | 95 +4/-6 kPa |
| 回座压力 | 87 kPa 以上 |
| 最高温度 | 100°C |
| 阀体 | 青铜 |
| 膜片 | 合成橡胶 |
| 连接方式 | JIS R 3/4 x JIS Rc 1/2 螺纹型 |
TIP
针对业务用大型温水热交换器，请使用大口径的 AL-24F 型泄压阀。
尺寸与重量
最大压力限制
| 减压阀 | 温水器用泄压阀 | 热交换器最高压力 |
|---|---|---|
| 80 kPa | 95, 97 kPa | 100 kPa |
| 85 kPa | 97 kPa | 100 kPa |
| 120 kPa | 190 kPa | 200 kPa |
| 150 kPa | 190 kPa | 200 kPa |
| 170 kPa | 190 kPa | 200 kPa |
WARNING
将高压设定阀门（如 190 kPa）用于简易锅炉（100 kPa）属于违法行为。

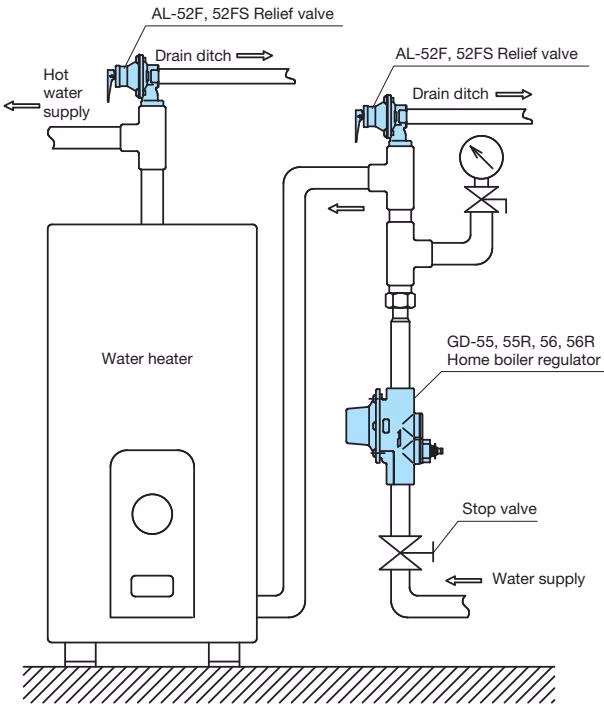

管道示例
材质表
| 序号 | 部件名称 | 材质 | 数量 |
|---|---|---|---|
| 1 | 阀体 | CAC406 | 1 |
| 2 | 阀座 | SUS304 | 1 |
| 3 | O型圈 | FKM | 1 |
| 4 | 膜片 | FKM | 1 |
| 5 | 膜片座 | SPC | 1 |
| 6 | 膜片压盖 | C3602 | 1 |
| 7 | 阀杆 | C3604 | 1 |
| 8 | 弹簧座 | SPC | 1 |
| 9 | 弹簧罩 | SPC | 1 |
| 10 | 十字槽盘头螺钉 | S12C | 4 |
| 11 | 调节弹簧 | SWP | 1 |
| 12 | 调节螺钉 | C3604 | 1 |
| 13 | 阀帽 | SUS430 | 1 |
| 14 | 手柄 | SUS430 | 1 |
| 15 | 开口销 | SUS | 1 |
| 16 | 标签 | 聚酯 | 1 |
