耀希达凯（Yoshitake）DP-14C 是一款属于 RED MAN 超高性能系列的膜片式电磁阀。该阀门配置为常开型、交流线圈，采用 JIS 10K FF 法兰连接，并配备坚固的青铜阀体和 NBR 膜片。DP-14C 设计用于空气、冷热水及油类（20 cSt 或以下），工作压力最高可达 1.0 MPa，最高温度可达 60°C。该电磁阀支持水平和垂直安装，并确保阀座零泄漏。

特点

• 水平和垂直安装均可。
• 最低差压 0 MPa（垂直安装要求 0.1 MPa 以上）。
• 可提供 FKM 材质（可选）。
• 可提供端子盒（树脂材质）。

膜片式电磁阀分类

电压及动作	交流电压	交流电压	直流电压	直流电压
类型	常闭	常开	常闭	常开
螺纹型	DP-16	DP-12C, DP-16C	DP-12D, DP-16D	DP-12CD, DP-16CD
法兰盘型	DP-18	DP-14C, DP-18C	DP-14D, DP-18D	DP-14CD, DP-18CD

规格

型号	交流线圈 / 直流线圈	适用流体	工作压力	最低差压	阀座泄漏量	最高温度	作动方式	阀体材质	阀瓣材质	连接方式
DP-12C / DP-14C	交流线圈	空气、冷水和热水、油(20cSt以下)	0-1.0 MPa (不可用于真空条件)	0 MPa (垂直安装要求0.1 MPa以上)	无	60°C	常开	铸造青铜	NBR (膜片)	JIS Rc 螺纹型 (12C) / JIS 10K FF 法兰盘型 (14C)
DP-12D / DP-14D	直流线圈	空气、冷水和热水、油(20cSt以下)	0-1.0 MPa (不可用于真空条件)	0 MPa (垂直安装要求0.1 MPa以上)	无	60°C	常闭	铸造青铜	NBR (膜片)	JIS Rc 螺纹型 (12D) / JIS 10K FF 法兰盘型 (14D)
DP-12CD / DP-14CD	直流线圈	空气、冷水和热水、油(20cSt以下)	0-1.0 MPa (不可用于真空条件)	0 MPa (垂直安装要求0.1 MPa以上)	无	60°C	常开	铸造青铜	NBR (膜片)	JIS Rc 螺纹型 (12CD) / JIS 10K FF 法兰盘型 (14CD)

不锈钢型号

对于不锈钢阀体型号，请参考 DP-16 和 DP-18 系列。

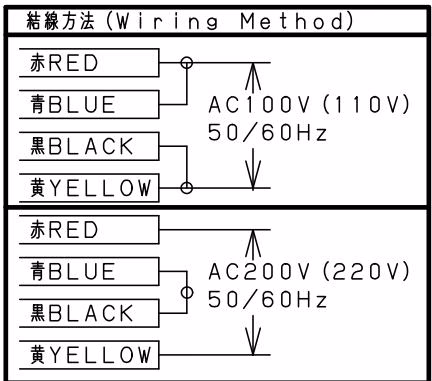

线圈规格

额定电压	AC100/200V, AC110/220V	DC24V
允许波动量	额定电压 ±10%	额定电压 ±10%
额定电流	0.42/0.21A (AC100/200V), 0.38/0.19A (AC110/220V)	1.13A
启动电流	1.64/0.82A (AC100/200V), 1.48/0.74A (AC110/220V)	-
绝缘等级	H级绝缘	H级绝缘
保护结构	防尘·防溅型	防尘·防溅型
侵入防护等级	IP64 (JIS C0920)	IP64 (JIS C0920)
绝缘电阻	50MΩ及以上 / 500V兆欧表	50MΩ及以上 / 500V兆欧表
耐电压测试	1500 V/min	1500 V/min

尺寸 (mm)和重量(kg)

DP-14C, DP-18C (法兰盘型，交流线圈，常开)

公称直径	d	L	H	H1	重量 (kg)
15A	15	120	205	47.5	2.9
20A	20	130	212	50.0	3.5
25A	25	145	228	62.5	5.0
32A	32	160	255	67.5	6.8
40A	40	170	261	70.0	7.5
50A	50	195	276	77.5	10.2

注意：DP-18 系列稍重一些，采用焊接法兰盘结构。

公称直径选择图表

适用于空气

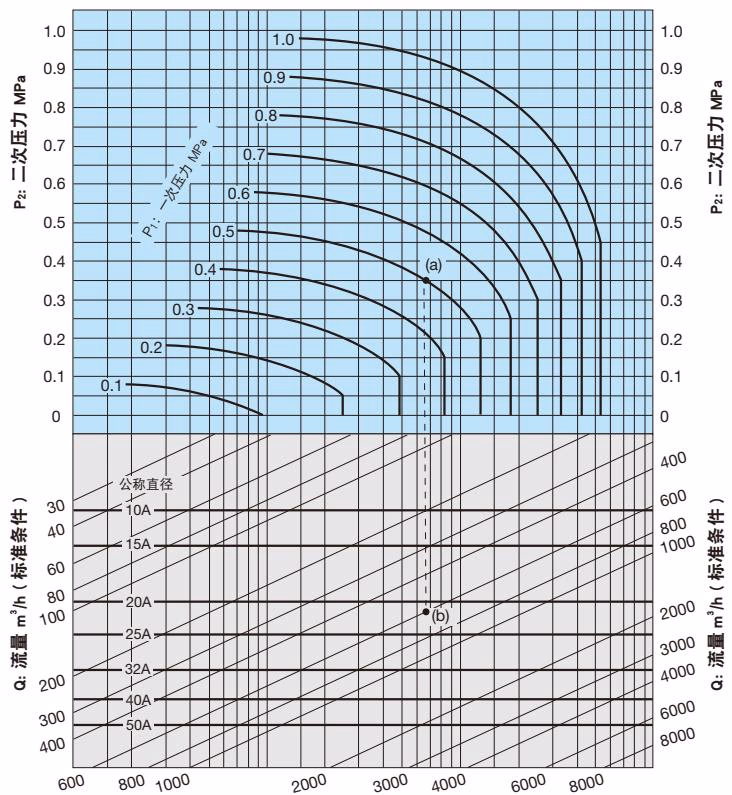

怎样使用图表： 选择一次压力(P1)、二次压力(P2)和空气(20°C)流量(Q)分别为 0.5 MPa、0.35 MPa 和 600 m³/h（标准条件)的电磁阀公称直径时，先找到 P1 = 0.5 MPa 与 P2 = 0.35 MPa 的交点(a)。从此交点(a) 垂直向下延伸，找到与 Q = 600 m³/h(标准条件)的交点(b)。由于此交点(b) 介于公称直径 20A 与 25A 之间，故选择较大的公称直径 25A。

适用于水

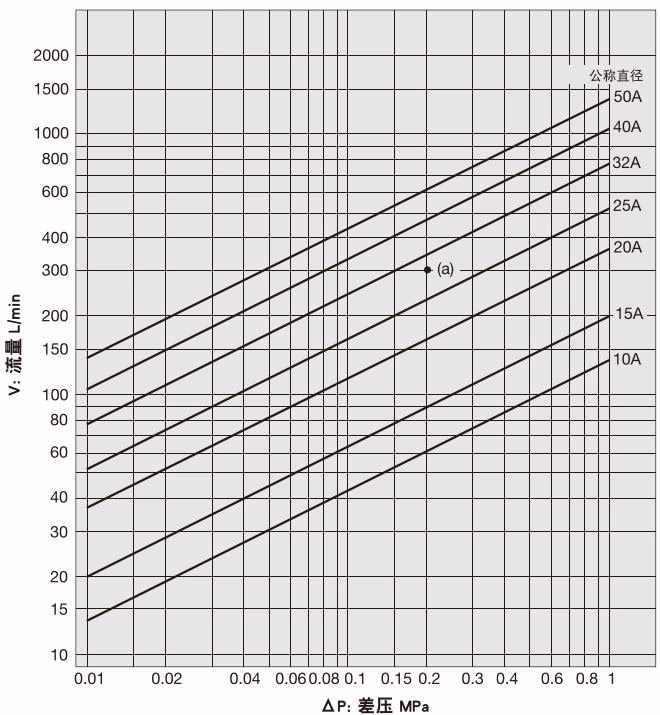

怎样使用图表： 选择一次压力(P1)、二次压力(P2)和流量(V) 分别为 0.7 MPa、0.5 MPa 和 300 L/min 的电磁阀公称直径时，先找到阀门前后的差压[ΔP = 0.7 - 0.5 = 0.2 MPa]与 V = 300 L/min 的交点(a)。由于此交点(a) 介于公称直径 25A 与 32A 之间，故选择较大的公称直径 32A。

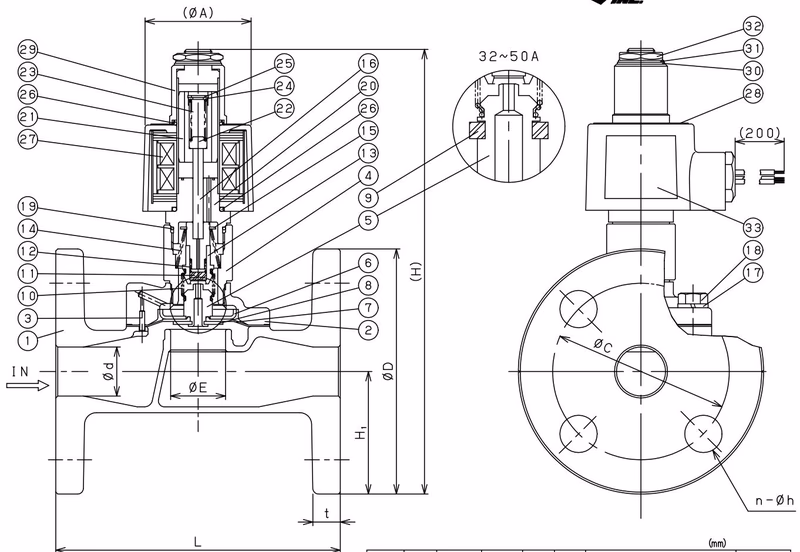

结构图及零件表
