球墨铸铁阀体
耀希达凯（Yoshitake）FS-I-Z 是一款适用于冷热水及油类流体的高性能视镜。该产品采用坚固的球墨铸铁阀体及双侧钢化玻璃材质，最高工作压力可达 0.7 MPa，最高耐温 60℃。其特有的内置黄铜喷嘴结构提供了卓越的可视性，特别适合在纵向配管时观测流体的流向与颜色。
特点
- 通过两侧透明玻璃板，可清晰观测流体的流向及流体颜色。
- 内部喷嘴型构造，便于纵向配管时的流体观测与确认。
规格
| 规格项 | 参数 |
|---|---|
| 适用流体 | 冷热水、油 |
| 最高工作压力 | 0.7 MPa |
| 最高温度 | 60℃ |
| 阀体材质 | 球墨铸铁 |
| 玻璃材质 | 钢化玻璃 |
| 喷嘴材质 | 黄铜 |
| 连接方式 | JIS Rc螺纹型、JIS 10K FF 法兰盘型 |
尺寸和重量
螺纹型
| 公称直径 | L (mm) | H (mm) | S (mm) | P (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 10A | 100 | 74 | 40 | 71 | 0.9 |
| 15A | 100 | 74 | 40 | 71 | 1.0 |
| 20A | 110 | 92 | 46 | 78 | 1.4 |
| 25A | 120 | 94 | 52 | 84 | 1.8 |
| 32A | 150 | 132 | 70 | 110 | 4.0 |
| 40A | 150 | 132 | 70 | 110 | 4.0 |
| 50A | 160 | 142 | 70 | 110 | 7.5 |

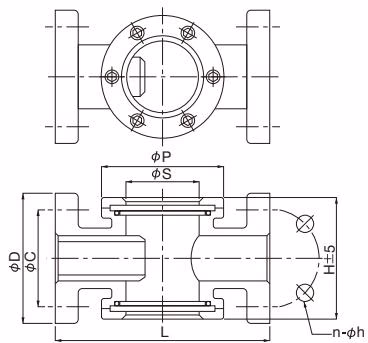

法兰盘型
| 公称直径 | C (mm) | D (mm) | H (mm) | S (mm) | P (mm) | L (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 10A | 65 | 90 | 80 | 40 | 80 | 160 | 3.0 |
| 15A | 70 | 95 | 80 | 40 | 80 | 160 | 3.0 |
| 20A | 75 | 100 | 100 | 46 | 88 | 180 | 3.9 |
| 25A | 90 | 125 | 102 | 52 | 96 | 180 | 5.4 |
| 32A | 100 | 135 | 140 | 75 | 120 | 180 | 8.0 |
| 40A | 105 | 140 | 140 | 75 | 120 | 180 | 8.0 |
| 50A | 120 | 155 | 150 | 80 | 128 | 220 | 11.0 |
INFO
关于特殊规格品或高精密度的流量计测产品，请前来咨询。
