耀希达凯（Yoshitake）GD-41 系列是一款直动式减压阀，采用节约空间的设计，具有优异的耐腐蚀性能。其接液部件由铸造不锈钢（SCS14A 和 SUS316）制成，膜片的接触表面完全覆有 PTFE，从而使其非常耐用，适用于冷水和热水、空气、二氧化碳气体、氮气以及灭菌用蒸汽等多种流体介质。

凭借其内置的压力平衡结构，该阀门能保持二次压力恒定，免受一次压力波动的影响。其密闭式结构有效防止了流体向外溢出，为各种工业应用提供了极高的安全性和可靠性。系列中的指定型号（如 GD-41N 和 GD-43N）已通过 JWWA（日本水道协会）认证。

特点

• 紧凑环保：实现了空间和资源的节约。所用材料在阀体和下部阀帽上标示，便于分类进行资源回收。
• 耐腐蚀：接液部件采用不锈钢（SCS14A 和 SUS316），专用的含氟橡胶件提高了防腐蚀能力。
• 耐用膜片：膜片的接触表面覆有 PTFE，有效防止膜片变质，大幅提高耐用性。
• 输出稳定：压力平衡结构可保持二次压力恒定，不受一次压力波动的影响。
• 卫生应用：可用于管道清洗、系统清洗、灭菌清洗和灭菌蒸汽应用。
• 灵活安装：管道安装方向支持水平或垂直任意布置。

规格参数

型号	GD-41	GD-43-10	GD-43-20	GD-41N	GD-43N-10	GD-43N-20
适用流体	冷水和热水 / 清洗或灭菌用蒸汽
一次压力	0.07-2.0 MPa (清洗或灭菌用蒸汽为 0.2 MPa 以下) *
二次压力	(A) 黄色弹簧: 0.02-0.1 MPa (B) 红色弹簧: 0.1-0.25 MPa (C) 黑色弹簧: 0.25-0.5 MPa
最小差压	0.05 MPa
最大减压比	冷水和热水: 10:1
流体温度	5-90°C (清洗或灭菌用蒸汽的最高温度为 130°C)
阀体材质	铸造不锈钢 (SCS14A)
阀瓣材质	专用合成橡胶 (专用 FKM)
膜片材质	耐热合成橡胶和 PTFE (PTFE 涂在接液部件表面)
连接方式	JIS Rc 螺纹型	JIS 10K FF 法兰盘型	JIS 20K RF 法兰盘型	JIS Rc 螺纹型	JIS 10K FF 法兰盘型	JIS 20K RF 法兰盘型

蒸汽应用注意事项

• GD-43-10 和 GD-43N-10 的一次压力范围为 0.07 至 1.0 MPa。
• 如果用于清洗蒸汽或灭菌蒸汽，最高温度不得超过 130°C，连续使用时间不得超过 30 分钟。两次蒸汽流之间允许有至少 4 小时的间隔。

尺寸和重量

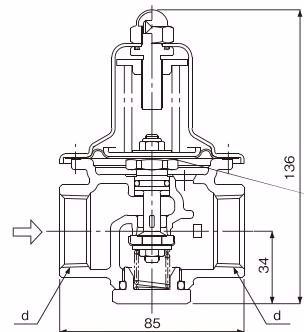

GD-41 / 41N (螺纹连接)

公称直径	d	重量 (kg)
15A	Rc 1/2	1.2
20A	Rc 3/4	1.1
25A	Rc 1	1.0

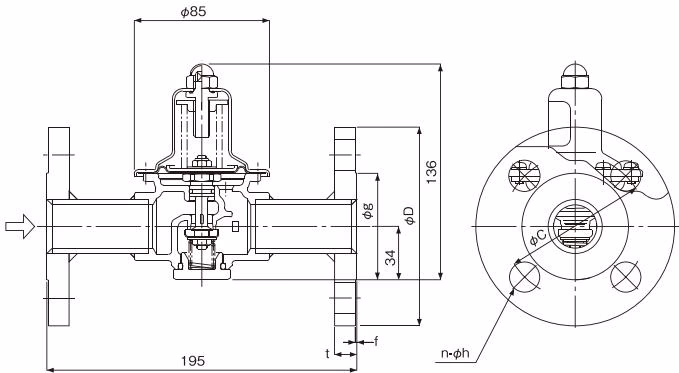

GD-43 / 43N (法兰连接)

公称直径	D	C	g	t	f	n-h	重量 (kg)
15A	95	70	51	14 (12)	1	4-15	2.8 (2.6)
20A	100	75	56	16 (14)	1	4-15	3.0 (2.9)
25A	125	90	67	16 (14)	1	4-19	4.0 (3.7)

注：括号内的数值为 GD-43-10 和 GD-43N-10 的重量。

流量与压力特性

流量特性图表

设定压力	压力落差
0.2 MPa 以下	0.05 MPa 以内
大于 0.2 MPa	0.08 MPa 以内

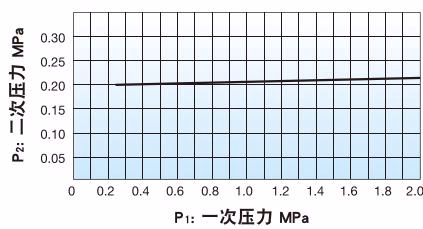

压力特性图表

本图表显示的是：当二次压力设定为 0.20 MPa 时，一次压力从 0.25 MPa 变为 2.0 MPa 时的二次压力变动情况。

安装与操作说明

安全警告

当在减压阀的出口侧安装安全阀时，请将排污管连接至安全阀的出口，以便将可能排出的流体引至安全位置。

安装注意事项

• 请务必在减压阀的入口侧安装过滤器（建议 60 目或以上），以防止异物或水垢进入。
• 在出口侧安装安全阀以保护后方设备。
• 务必在减压阀的入口和出口连接压力表，以便正确调节压力。
• 当减压阀用于蒸汽管道时，最高温度限制必须为 130°C，最高一次压力限制必须为 0.2 MPa。
• 安装快速开关设备（如电磁阀）时，其与减压阀的距离必须至少保持 3 米。

内部结构与维护

为了保持减压阀的功能和性能，建议由专业人员进行定期检查，并更换易耗件。

标准更换周期参考：

• 膜片组件：3 年
• 阀瓣 (Disc)：3 年
• O 型密封圈：3 年
