耀希达凯 Yoshitake GD-41G 直动式减压阀 (适用于空气和气体)

耀希达凯 Yoshitake GD-41G 直动式减压阀,适用于空气、二氧化碳、氮气及清洗/灭菌用蒸汽。接液部件采用不锈钢材质,膜片表面覆有PTFE。

耀希达凯 Yoshitake GD-41G 直动式减压阀 (适用于空气和气体)

耀希达凯(Yoshitake)GD-41G 和 GD-43G 是直动式减压阀,专为空气、二氧化碳气体、氮气以及清洗或灭菌用蒸汽而设计。产品采用节省空间的结构设计,接液部件使用不锈钢(SCS14A 和 SUS316)材质以提高耐腐蚀性。

特点

  • 实现空间和资源的节约(所用材料在阀体和下部阀帽上标示,便于分类可资源回收的零件)。
  • 接液部件采用不锈钢 (SCS14A 和 SUS316),提高了耐腐蚀性。
  • 膜片的接触表面覆有 PTFE,防止膜片变质,提高耐用性。
  • 专用的含氟橡胶 (FKM) 件可防止腐蚀。
  • 压力平衡结构可保持二次压力恒定,不受一次压力的影响。
  • 采用密闭式结构,即使膜片损坏或破裂,也能防止流体溢出阀外。
  • 可用于管道清洗、系统清洗、灭菌清洗和灭菌蒸汽。
  • 管道安装方向为水平 / 垂直任意。

耀希达凯 Yoshitake GD-41G 直动式减压阀

规格

型号GD-41GGD-43G-10GD-43G-20
适用流体空气、二氧化碳气体、氮气 / 清洗或灭菌用蒸汽
一次压力0.07-2.0 MPa(清洗或灭菌用蒸汽为 0.2 MPa 以下)
二次压力(A)黄色弹簧: 0.02-0.1 MPa
(B)红色弹簧: 0.1-0.25 MPa
(C)黑色弹簧: 0.25-0.5 MPa
最小差压0.05 MPa
最大减压比20:1
流体温度5-90°C(清洗或灭菌用蒸汽的最高温度为 130°C。两次蒸汽流之间允许有至少 4 小时的间隔。)
阀体材质铸造不锈钢 (SCS14A)
阀瓣材质专用合成橡胶 (专用 FKM)
膜片材质耐热合成橡胶和 PTFE (PTFE 涂在接液部件表面)
连接方式JIS Rc 螺纹型JIS 10K FF 法兰盘型JIS 20K RF 法兰盘型

注意事项

  • GD-43G-10 的一次压力为 0.07 至 1.0 MPa。
  • 如果用于清洗蒸汽或灭菌蒸汽,最高温度不得超过 130°C,连续使用时间不得超过 30 分钟。
  • 也生产带压力表产品(压力表的接口口径为 JIS Rc 1/8)。

尺寸与重量

GD-41G 尺寸

耀希达凯 Yoshitake GD-41G 尺寸图 1

耀希达凯 Yoshitake GD-41G 尺寸图 2

公称直径d重量 (kg)
15ARc 1/21.2
20ARc 3/41.1
25ARc 11.0

除接口口径不同外其他尺寸都相同。

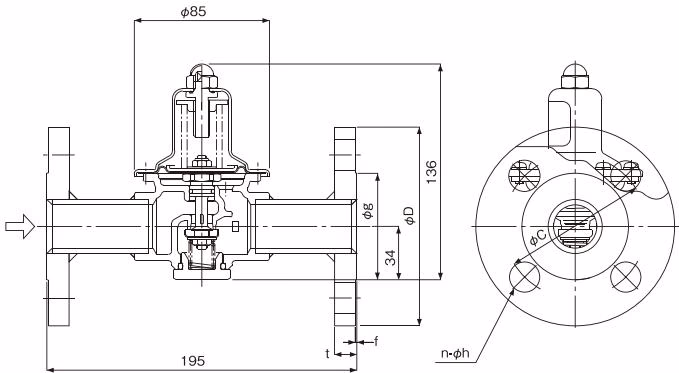

GD-43G 尺寸

耀希达凯 Yoshitake GD-41G 耀希达凯 Yoshitake GD-43G 尺寸图

公称直径重量 (kg)
15A2.8 (2.6)
20A3.0 (2.9)
25A4.0 (3.7)

括号内的数值为 GD-43G-10 的重量。除接口口径不同外其他尺寸都相同。

性能图表

规格选择图表

耀希达凯 Yoshitake GD-41G 适用于空气和气体的规格选择图表

流量特性图表

耀希达凯 Yoshitake GD-41G 流量特性图表

设定压力压力落差
0.2 MPa 以下0.05 MPa 以内
大于 0.2 MPa0.08 MPa 以内

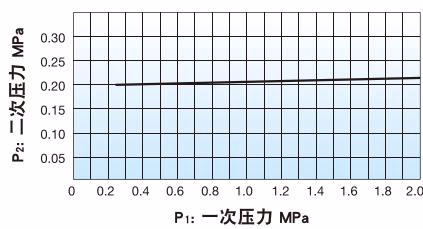

压力特性图表

耀希达凯 Yoshitake GD-41G 压力特性图表

本图表显示的是:当一次压力为 0.25 MPa,二次压力设定为 0.20 MPa 时,一次压力变为 2.0 MPa 时的二次压力变动情况。

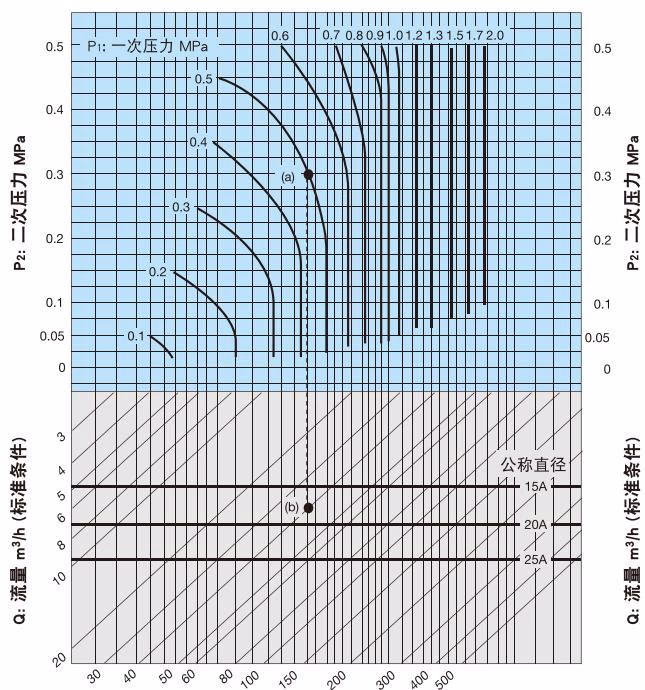

公称直径选择图表(适用于空气)

耀希达凯 Yoshitake GD-41G 空气公称直径选择图表

操作与安装

出口流体动作原理

耀希达凯 Yoshitake GD-41G 出口流体动作图

如果向右转动调节螺钉,膜片会被调节弹簧压下,与阀杆连接的阀瓣将打开。从一次侧流入的流体在流经阀瓣上部进入二次侧的同时,通过检测孔向上推动膜片。当二次侧的截止阀关闭时,向上推动膜片的载荷增加,克服了调节弹簧的载荷,阀瓣关闭。

入口流体动作原理

耀希达凯 Yoshitake GD-41G 入口流体动作图

如果逐渐打开二次侧的截止阀,向上推动膜片的载荷将减小,调节弹簧的载荷将其克服,阀瓣被打开,流体将流入二次侧。通过检测孔进入二次侧的流体产生向上推动膜片的动作,与调节弹簧的载荷保持平衡,调节阀瓣开度,从而保持二次侧压力恒定。

管道安装示例

耀希达凯 Yoshitake GD-41G 管道安装示例

安装注意事项

  • 在减压阀出口侧安装安全阀时,请将排气管连接至安全阀出口,将可能排出的流体引至安全位置。
  • 在将减压阀连接到管道之前,请清除管道内的异物。
  • 务必在减压阀的入口侧安装过滤器(建议使用 60 目或以上的过滤器)。
  • 安装电磁阀等快速启闭装置时,其与减压阀之间的距离必须至少为 3 m。
  • 采用两级减压时,两个减压阀之间的距离必须至少为 3 m 或以上。

耀希达凯 Yoshitake GD-41G 维护空间

维护步骤

故障排除

症状可能原因纠正措施
I. 二次压力高于设定压力1. 膜片损坏1. 更换膜片组件
2. 阀瓣和阀座之间夹有异物。在阀瓣 P 或阀座上看到凹痕或划痕。2. 清洁组件。如果阀瓣损坏,请更换。如果阀座部分损坏,请更换阀体。
3. 阀杆 O 型圈密封不良3. 更换新的阀杆 O 型圈。
II. 二次压力低于所需压力。流体不流动。4. 阀杆 O 型圈卡死。4. 更换新的阀杆 O 型圈。
5. 阀瓣 P 和阀座卡死。5. 清洁阀瓣和阀座部分。如果损坏,请更换各自部件。
III. 外部泄漏6. 十字槽盘头螺钉松动6. 拧紧十字槽盘头螺钉。
7. 阀帽松动7. 拧紧下部阀帽。
8. 阀帽 O 型圈破损。8. 更换新的阀帽 O 型圈。

爆炸图

耀希达凯 Yoshitake GD-41G 爆炸图

易耗品定期更换

组件零件编号更换周期
膜片组件5, 6, 7, 8, 9, 183 年
阀瓣43 年
O 型圈19, 203 年
