耀希达凯（Yoshitake）GD-43G-10 是一款专为空气、二氧化碳、氮气以及清洗/灭菌用蒸汽设计的高性能减压阀。GD-41G 和 GD-43G 系列采用压力平衡结构，即使一次压力发生变化也能保持二次压力恒定，其接液部件采用不锈钢材质，显著提高了耐腐蚀性。

特点

• 实现空间和资源的节约（所用材料在阀体和下部阀帽上标示，便于分类可资源回收的零件）。
• 接液部件采用不锈钢（SCS14A 和 SUS316），提高了耐腐蚀性。
• 膜片的接触表面覆有 PTFE，防止膜片变质，提高耐用性。
• 专用的含 FKM 件可防止腐蚀。
• 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
• 采用密闭式结构，即使膜片损坏或破裂，也能防止流体溢出阀外。
• 可用于管道清洗、系统清洗、灭菌清洗和灭菌蒸汽。
• 管道安装方向为水平或垂直任意。

规格

型号	GD-41G	GD-43G-10	GD-43G-20
适用流体	空气、二氧化碳气体、氮气；清洗或灭菌用蒸汽	空气、二氧化碳气体、氮气；清洗或灭菌用蒸汽	空气、二氧化碳气体、氮气；清洗或灭菌用蒸汽
一次压力	0.07-2.0 MPa*（清洗或灭菌用蒸汽为 0.2 MPa 以下）	0.07-1.0 MPa（清洗或灭菌用蒸汽为 0.2 MPa 以下）	0.07-2.0 MPa（清洗或灭菌用蒸汽为 0.2 MPa 以下）
二次压力	(A) 黄色弹簧：0.02-0.1 MPa (B) 红色弹簧：0.1-0.25 MPa (C) 黑色弹簧：0.25-0.5 MPa	(A) 黄色弹簧：0.02-0.1 MPa (B) 红色弹簧：0.1-0.25 MPa (C) 黑色弹簧：0.25-0.5 MPa	(A) 黄色弹簧：0.02-0.1 MPa (B) 红色弹簧：0.1-0.25 MPa (C) 黑色弹簧：0.25-0.5 MPa
最小差压	0.05 MPa	0.05 MPa	0.05 MPa
最大减压比	20:1	20:1	20:1
流体温度	5-90°C（清洗或灭菌用蒸汽的最高温度为 130°C。两次蒸汽流之间允许有至少 4 小时的间隔。）	5-90°C（清洗或灭菌用蒸汽的最高温度为 130°C。两次蒸汽流之间允许有至少 4 小时的间隔。）	5-90°C（清洗或灭菌用蒸汽的最高温度为 130°C。两次蒸汽流之间允许有至少 4 小时的间隔。）
阀体材质	铸造不锈钢 (SCS14A)	铸造不锈钢 (SCS14A)	铸造不锈钢 (SCS14A)
阀瓣材质	专用合成橡胶（专用 FKM）	专用合成橡胶（专用 FKM）	专用合成橡胶（专用 FKM）
膜片材质	耐热合成橡胶和 PTFE（PTFE 涂在接液部件表面）	耐热合成橡胶和 PTFE（PTFE 涂在接液部件表面）	耐热合成橡胶和 PTFE（PTFE 涂在接液部件表面）
连接方式	JIS Rc 螺纹型	JIS 10K FF 法兰盘型	JIS 20K RF 法兰盘型

• GD-43G-10 的一次压力为 0.07 至 1.0 MPa。
• 使用二氧化碳气体时请与本公司联系。

WARNING

如果用于清洗蒸汽或灭菌蒸汽，最高温度不得超过 130°C，连续使用时间不得超过 30 分钟。

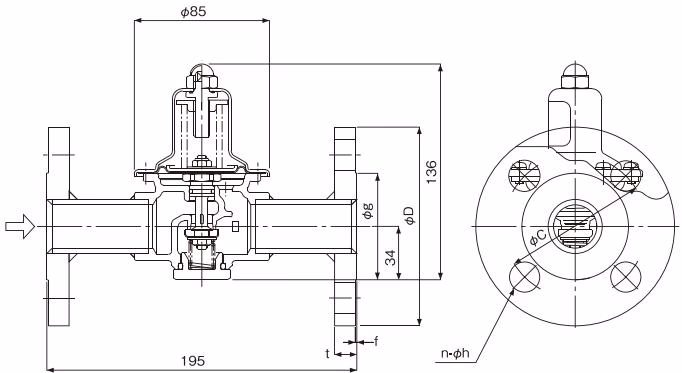

尺寸与重量

GD-43G 法兰型

公称直径	D	C	g	t	f	n-h	重量 (kg)
15A	95	70	51	14(12)	1	4-15	2.8 (2.6)
20A	100	75	56	16(14)	1	4-15	3.0 (2.9)
25A	125	90	67	16(14)	1	4-19	4.0 (3.7)

• 除接口口径不同外其他尺寸都相同。括号内的数值为 GD-43G-10 的重量和尺寸。

GD-41G 螺纹型

公称直径	d	重量 (kg)
15A	Rc 1/2	1.2
20A	Rc 3/4	1.1
25A	Rc 1	1.0

• 除接口口径不同外其他尺寸都相同。

选择图表

规格选择图表（空气、二氧化碳气体和氮气）

流量特性图表

设定压力	压力落差
0.2 MPa 以下	0.05 MPa 以内
大于 0.2 MPa	0.08 MPa 以内

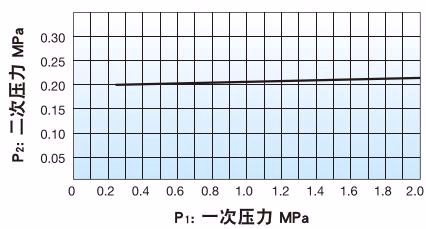

压力特性图表

本图表显示的是：当一次压力为 0.25 MPa，二次压力设定为 0.20 MPa 时，一次压力变为 2.0 MPa 时的二次压力变动情况。

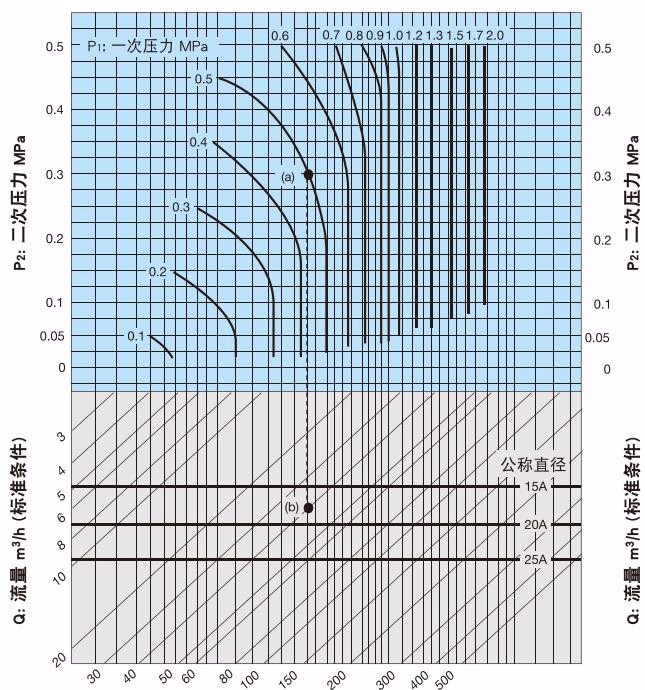

公称直径选择图表（适用于空气）

截面图
