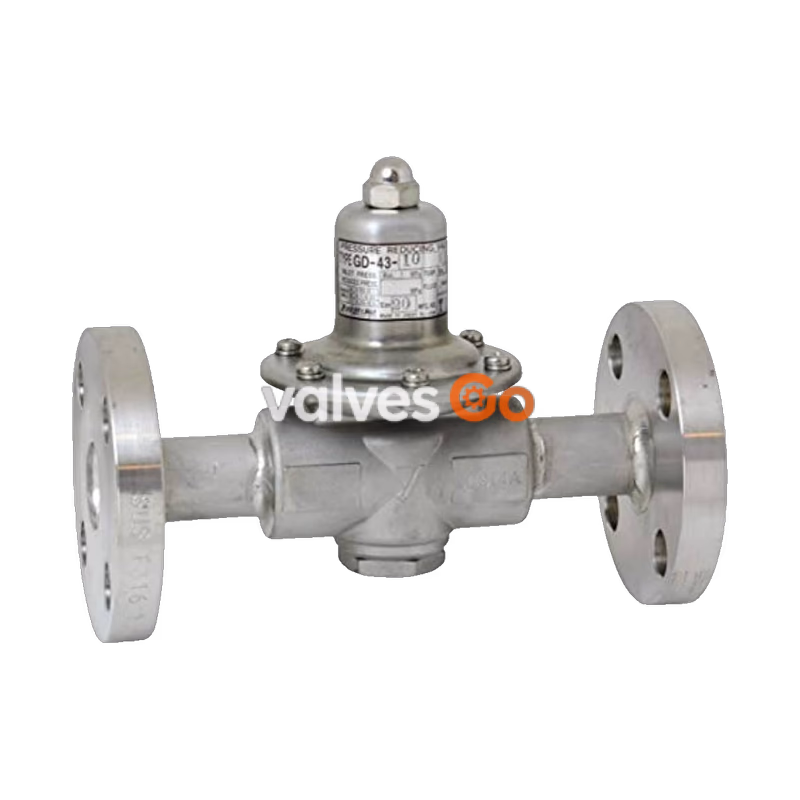

Yoshitake GD-43G-10 — это высокопроизводительный редукционный клапан, предназначенный для воздуха, углекислого газа, азота, а также пара для промывки или стерилизации. Серии GD-41G и GD-43G оснащены структурой баланса давления, которая поддерживает постоянное пониженное давление независимо от колебаний входного давления. Детали, контактирующие с рабочей средой, изготовлены из нержавеющей стали для повышенной коррозионной стойкости.

Особенности

• Достигается экономия пространства и ресурсов (используемые материалы указаны на корпусе и нижней крышке, что облегчает сортировку деталей для вторичной переработки).
• Для деталей, контактирующих с рабочей средой, используется нержавеющая сталь (SCS14A и SUS316), что повышает коррозионную стойкость.
• ПТФЭ покрывает поверхность контакта мембраны с жидкостью, делая мембрану менее подверженной износу и очень долговечной.
• Специальные детали из фторсодержащей резины устойчивы к коррозии.
• Структура баланса давления позволяет поддерживать пониженное давление на постоянном уровне без влияния входного давления.
• Может применяться для промывки трубопроводов, систем, стерилизационной промывки и стерилизационного пара.
• Возможна как горизонтальная, так и вертикальная установка.

Технические характеристики

Модель	GD-41G	GD-43G-10	GD-43G-20
Рабочая среда	Воздух, углекислый газ, азот; Пар для промывки или стерилизации	Воздух, углекислый газ, азот; Пар для промывки или стерилизации	Воздух, углекислый газ, азот; Пар для промывки или стерилизации
Входное давление	0.07-2.0 МПа* (не более 0.2 МПа для пара для промывки или стерилизации)	0.07-1.0 МПа (не более 0.2 МПа для пара для промывки или стерилизации)	0.07-2.0 МПа (не более 0.2 МПа для пара для промывки или стерилизации)
Пониженное давление	(A) Желтая пружина: 0.02-0.1 МПа (B) Красная пружина: 0.1-0.25 МПа (C) Черная пружина: 0.25-0.5 МПа	(A) Желтая пружина: 0.02-0.1 МПа (B) Красная пружина: 0.1-0.25 МПа (C) Черная пружина: 0.25-0.5 МПа	(A) Желтая пружина: 0.02-0.1 МПа (B) Красная пружина: 0.1-0.25 МПа (C) Черная пружина: 0.25-0.5 МПа
Минимальный перепад давления	0.05 МПа	0.05 МПа	0.05 МПа
Максимальный коэффициент редукции	20:1	20:1	20:1
Температура рабочей среды	5-90°C (Максимальная температура пара для промывки или стерилизации 130°C. Интервал между подачами пара не менее 4 часов.)	5-90°C (Максимальная температура пара для промывки или стерилизации 130°C. Интервал между подачами пара не менее 4 часов.)	5-90°C (Максимальная температура пара для промывки или стерилизации 130°C. Интервал между подачами пара не менее 4 часов.)
Материал корпуса	Литая нержавеющая сталь (SCS14A)	Литая нержавеющая сталь (SCS14A)	Литая нержавеющая сталь (SCS14A)
Материал диска клапана	Специальная синтетическая резина (специальный FKM)	Специальная синтетическая резина (специальный FKM)	Специальная синтетическая резина (специальный FKM)
Материал мембраны	Термостойкая синтетическая резина и ПТФЭ (покрытие ПТФЭ на рабочей поверхности)	Термостойкая синтетическая резина и ПТФЭ (покрытие ПТФЭ на рабочей поверхности)	Термостойкая синтетическая резина и ПТФЭ (покрытие ПТФЭ на рабочей поверхности)
Соединение	Резьбовое JIS Rc	Фланцевое JIS 10K FF	Фланцевое JIS 20K RF

• Входное давление для модели GD-43G-10 составляет от 0.07 до 1.0 МПа.

WARNING

При использовании пара для промывки или стерилизации максимальная температура не должна превышать 130°C, а время непрерывного использования не должно превышать 30 минут.

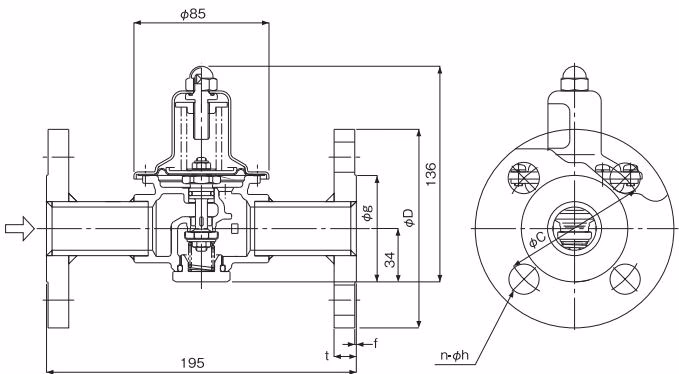

Размеры и вес

Фланцевый тип GD-43G

Номинальный размер	D	C	g	t	f	n-h	Вес (кг)
15A	95	70	51	14(12)	1	4-15	2.8 (2.6)
20A	100	75	56	16(14)	1	4-15	3.0 (2.9)
25A	125	90	67	16(14)	1	4-19	4.0 (3.7)

• Все размеры одинаковы, кроме размера фланца. Значения в скобках соответствуют весу и размерам модели GD-43G-10.

Резьбовой тип GD-41G

Номинальный размер	d	Вес (кг)
15A	Rc 1/2	1.2
20A	Rc 3/4	1.1
25A	Rc 1	1.0

• Все размеры одинаковы, кроме размера соединения.

Графики выбора

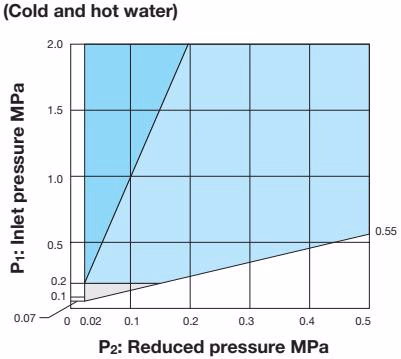

График выбора спецификаций (воздух, углекислый газ и азот)

График характеристик расхода

Заданное давление	Отклонение давления
Не более 0.2 МПа	В пределах 0.05 МПа
Более 0.2 МПа	В пределах 0.08 МПа

График характеристик давления

На этом графике показано изменение пониженного давления при изменении входного давления от 0.25 МПа до 2.0 МПа, если пониженное давление установлено на 0.20 МПа.

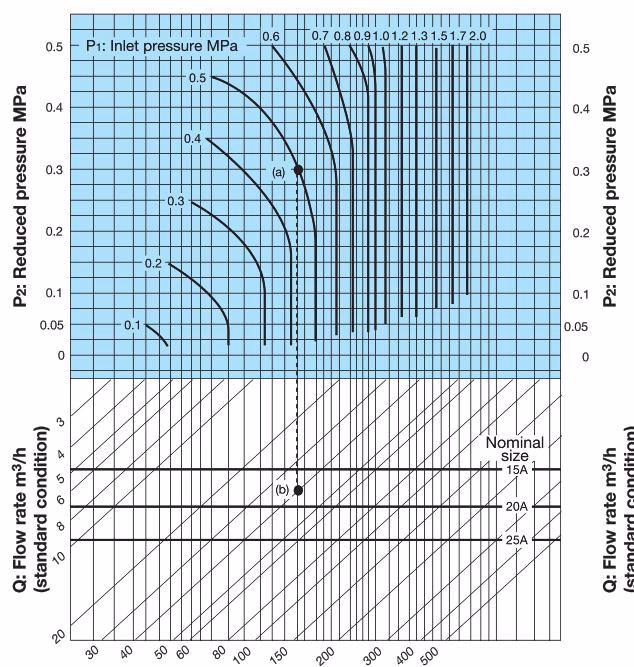

График выбора номинальных размеров (для воздуха)

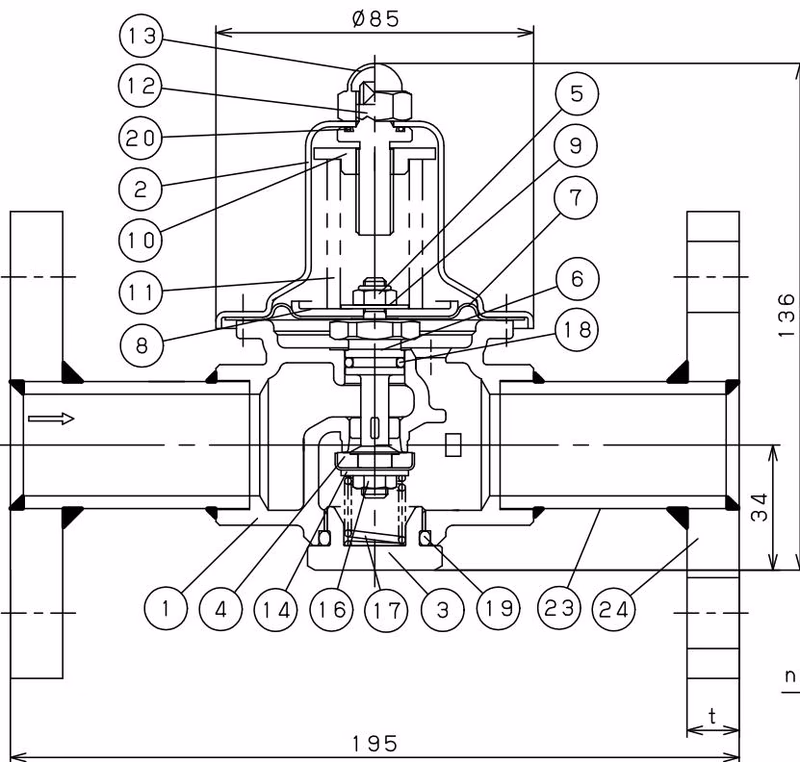

Чертеж в разрезе
